Viessmann 5560 - Volume Adjustment

5
Fig. 5
Abb. 5
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach VDE 0570 EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann
Soundmodul
Synchron-
eingang
14-16V
~ / =
5559
intern / extern
Synchron-
ausgang
viessmann
5550
Universal Ein-Aus-Umschalter
orange
isolieren
Lautsprecher
(min. 8 Ω)
/ orange
/ insulate
Loudspeaker
(min. 8 Ω)
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach VDE 0570 EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
z. B. / e. g. 5200
z. B. / e. g. 5559
Zeitrelais
Viessmann
5207
Start
↓
Verzögerung
AusEin
0 3
Minuten
0 3
Minuten
bnge 16 V~
gelb
braun
grün
5207
braun
braun
braun
gelb
Schaltzeit muss > 2 Sek. sein.
/ brown
/ yellow
/ green
brown
/ brown
/ brown
yellow
Switching time has to be > 2 sec.

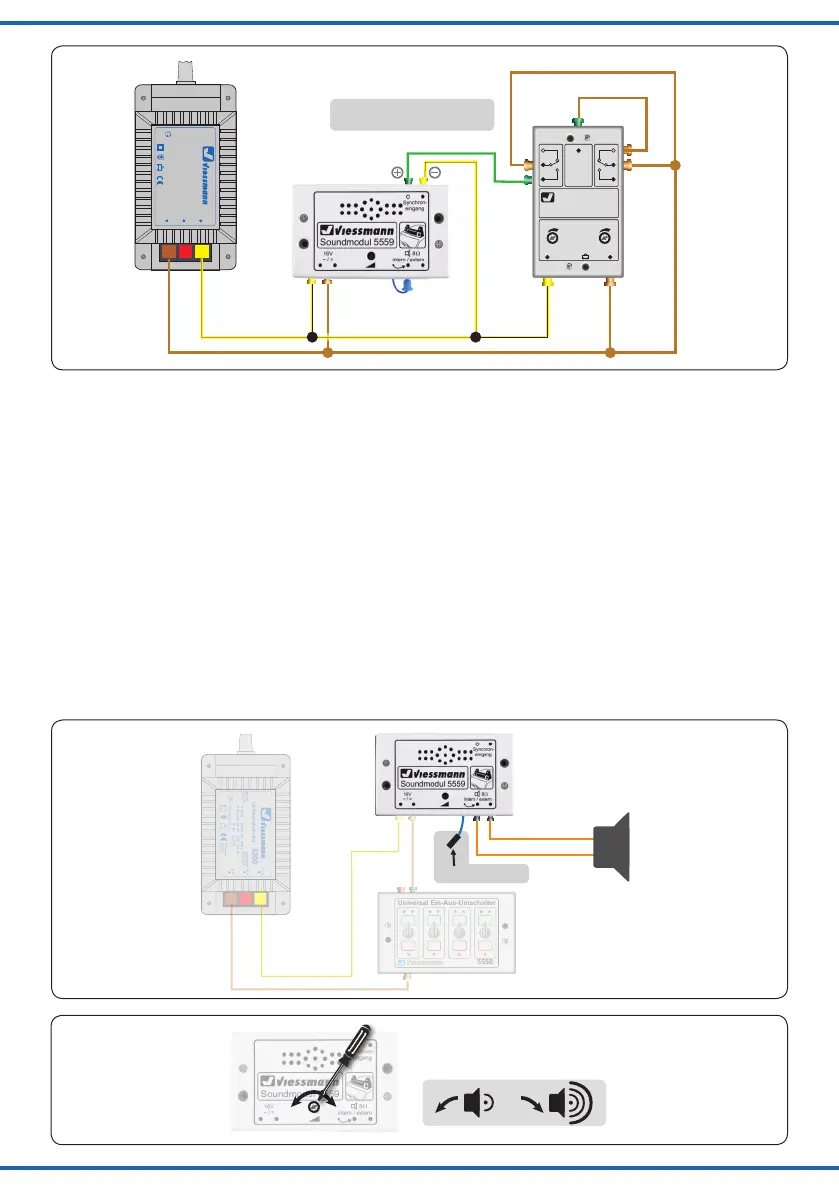

Fig. 4
Abb. 4
4. Verlegen Sie die beiden Anschlussleitungen des exter-
nen Lautsprechers zum Soundmodul.
5. Verbinden Sie die Anschlussleitungen mit den beiden
Buchsen gemäß Abb. 5.
Zum Anschluss eignen sich Stecker und Muffen wie bei-
spielsweise die Viessmann Art. 6875 (Stecker orange) und
Art. 6884 (Muffe orange).
4.5 Lautstärke einstellen
Sie können die Wiedergabelautstärke des Soundmoduls ein-
stellen. Diese Einstellung gilt sowohl für den eingebauten als
auch für einen alternativ vorhandenen externen Lautsprecher.
Zum Einstellen der Lautstärke verwenden Sie bitte einen
geeigneten Schraubendreher (Schlitz) wie in Abb. 6 gezeigt:
- Lauter:
Drehen Sie das Potentiometer nach rechts.
- Leiser:
Drehen Sie das Potentiometer nach links.
4. Lay the two wires of the external loudspeaker to the
sound module.
5. Connect the two wires to the two sockets according to
fig. 5.
You can use plugs and sockets for the connection, e. g.
Viessmann item 6875 (orange plug) and item 6884 (or-
ange socket).
4.5 Volume adjustment
The sound module is equipped with a volume control for
the sound. The adjustment is valid as well for the integrat-
ed loudspeaker as for an external loudspeaker.
To adjust the volume, use a slotted screwdriver and pro-
ceed as follows (see g. 6):
- Increase volume:
Turn the poti to the right.
- Reduce volume:
Turn the poti to the left.
Kleinen Schraubendreher benutzen!
Use a small screwdriver!
Fig. 6
Abb. 6
