Viessmann Digital 2 4554 - Page 8

8

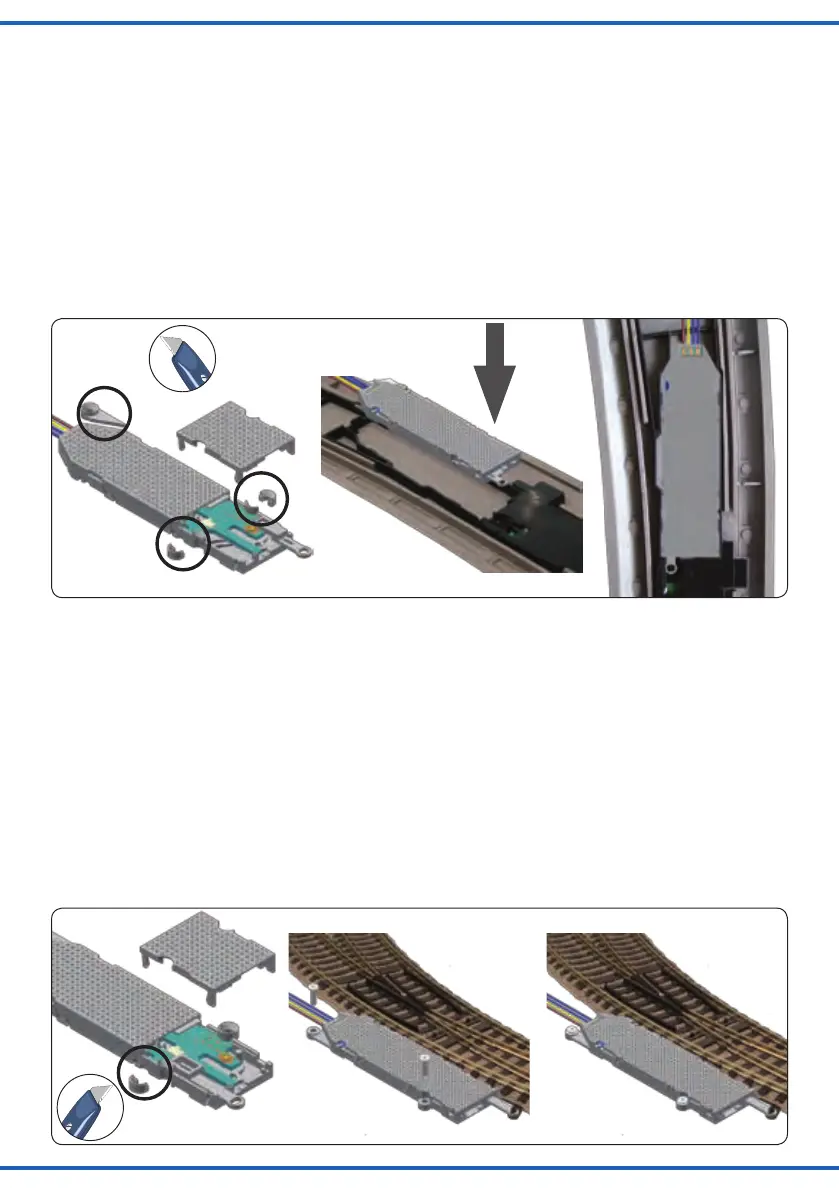

Fig. 7
Abb. 7
7.1 7.2 7.3
Fig. 8
Abb. 8
8.1 8.2 8.3
Roco-Line (mit Bettung)
Hebel: 6
Montage: in Bettung
1. Montieren Sie den Hebel gemäß Abbildung 7.1 im
Weichenantrieb und verschließen Sie anschließend
das Gehäuse wieder.
2. Entfernen Sie die markierten Befestigungsringe an
den Einkerbungen mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb mit dem Deckel nach unten
in der Weiche (Abb. 7.2).
Fleischmann H0 Progleis
Hebel: 7
Montage: oberur,nebenGleis
1. Montieren Sie den Hebel gemäß Abbildung 8.1 im
Weichenantrieb und verschließen Sie anschließend
das Gehäuse wieder.
2. Entfernen Sie den markierten Befestigungsring an der
Einkerbung mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb mit dem Deckel nach unten
nebenderWeiche(Abb.8.2)undxierenSieihnmit
den passenden Schrauben 2 x Nr. 13.
Roco-Line (with bed of ballast)
Lever: 6
Mounting: Into bed of ballast
1. Mount lever 6 as shown in gure 7.1 into the switch
motor. After mounting the lever, close the casing with
the cover.
2. Cut off the fastening rings at the notch with a sharp
knife as shown in gure 7.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor into the intended empty space
of the turnout as shown in gure 7.2.
Fleischmann H0 pro track
Lever: 7
Mounting: Overground, beside the track
1. Mount lever 7 as shown in gure 8.1 into the switch
motor. After mounting the lever, close the casing with
the cover.
2. Cut off the fastening ring at the notch with a sharp
knife as shown in gure 8.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor with the cover to the ground
beside the turnout as shown in gure 8.2. Fix the
switch motor with the screws 2 x nr. 13.
