Viessmann Digital 2 4554 - Page 9

9

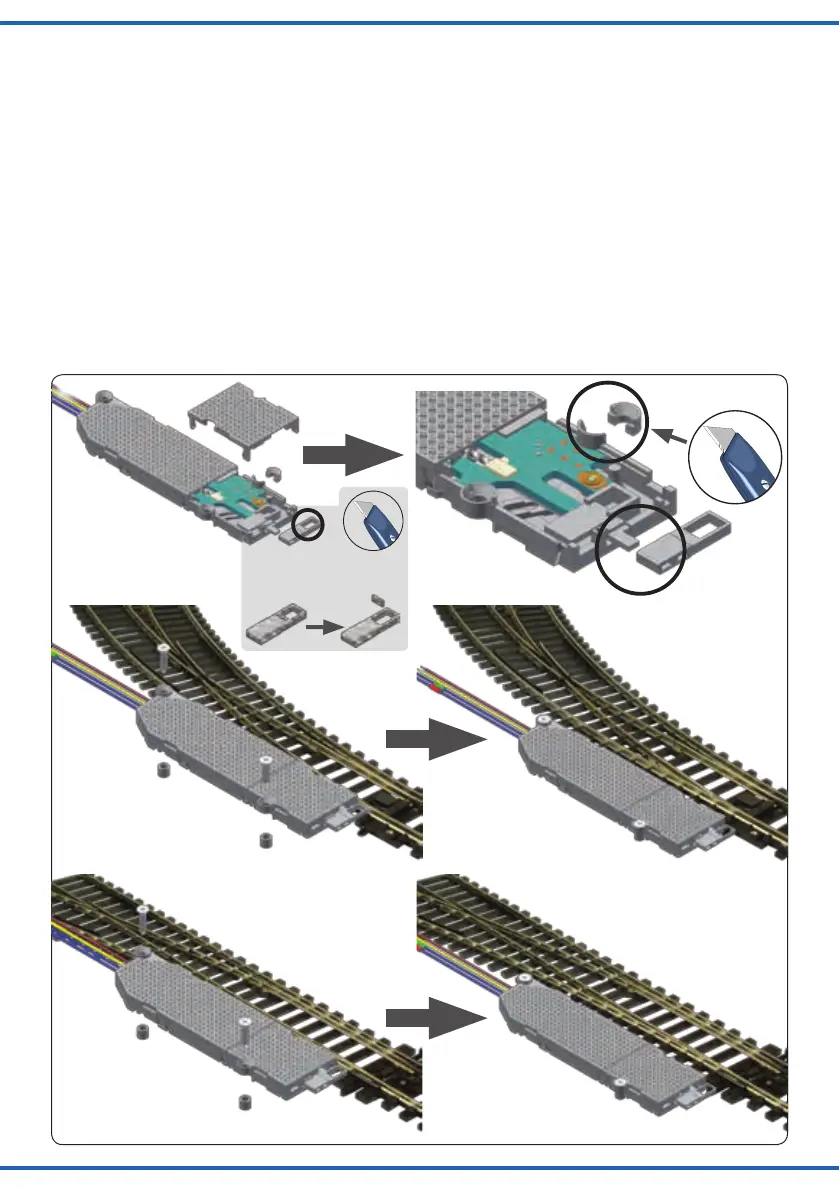

Fig. 9
Abb. 9
9.1
9.2 Piko
9.3 Peco
Piko A-Gleis und
Peco Streamline (Code 75)
Hebel: 8 und 9
Montage: oberur,nebenGleis
1. Montieren Sie die Hebel gemäß Abbildung 9.1 im Wei-
chenantrieb und verschließen Sie anschließend das
Gehäuse wieder.
2. Entfernen Sie den markierten Befestigungsring an der
Einkerbung mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb neben der Weiche (Abb.
9.2und9.3)undxierenSieihnmitdenpassenden
Distanzhülsen und Schrauben 2 x Nr. 13.
Piko A-track and
Peco Streamline (Code 75)
Lever: 8 and 9
Mounting: Overground, beside the track
1. Mount the levers 8 and 9 as shown in gure 9.1 into
the switch motor. After mounting the levers, close the
casing with the cover.
2. Cut off the fastening ring at the notch with a sharp
knife as shown in gure 9.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor beside the turnout as shown
in gures 9.2 and 9.3. Fix the switch motor with the
screws 2 x nr. 13. Use the distance rolls!
Steg mit Cutter entfernen.
Cut off bridge with cutter.
