Vigia NM 343 - Allgemeiner Aufbau

63
BEDIENUNGSANLEITUNG
DEUTSCH
ALLGEMEINER AUFBAU
Bedienfeld

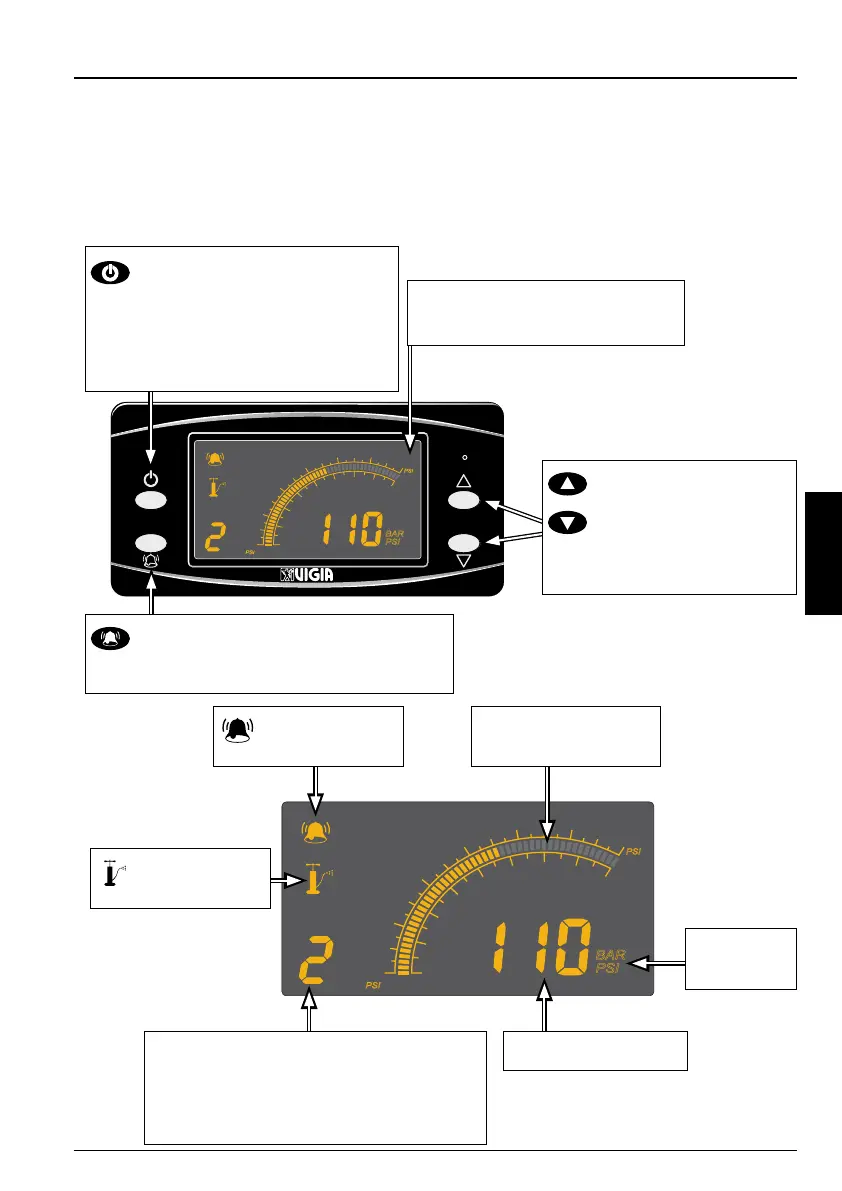

Über das Bedienfeld werden die Funktionen des Pumpmoduls
gesteuert. Es verfügt über eine Digitalanzeige mit Leuchtsignalen.
40
3
BAR
160
11
BAR
60
80
100
120
140
BAR
PSI
4
5
6
7
8
9
10
PSI
PSI
ERMÖGLICHT:
- AN-/ ABSCHALTEN DES
GERÄTES
- DEAKTIVIERUNG DES
PUMPVORGANGS AN EINEM
ODER MEHREREN
REIFENDRÜCKEN
ANZEIGE DER FUNKTIONEN UND
GERÄTE-EINSTELLUNGEN
ERMÖGLICHT:
- ZUNAHME/ ABNAHME
DES WERTES
- AUSWAHL DRUCK-
SYSTEM: MANUELLE/
SEQUENTIELLE ANZEIGE
ERMÖGLICHT:
- AN-/AUSSCHALTEN DES ALARMES
- ÄNDERUNG DER LEUCHTINTENSITÄT
40
3
BAR
160
11
BAR
60
80
100
120
140
BAR
PSI
4
5
6
7
8
9
10
PSI
PSI
DRUCKPEGEL
GERÄT
KALIBRIERUNG
MASS-
EINHEIT
DRUCKWERT ZIFFERANZEIGE:
1= DRUCK 1
2= DRUCK 2
3= DRUCK 3
P= PUMPDRUCK
TONSIGNAL EIN-
GESCHALTET
