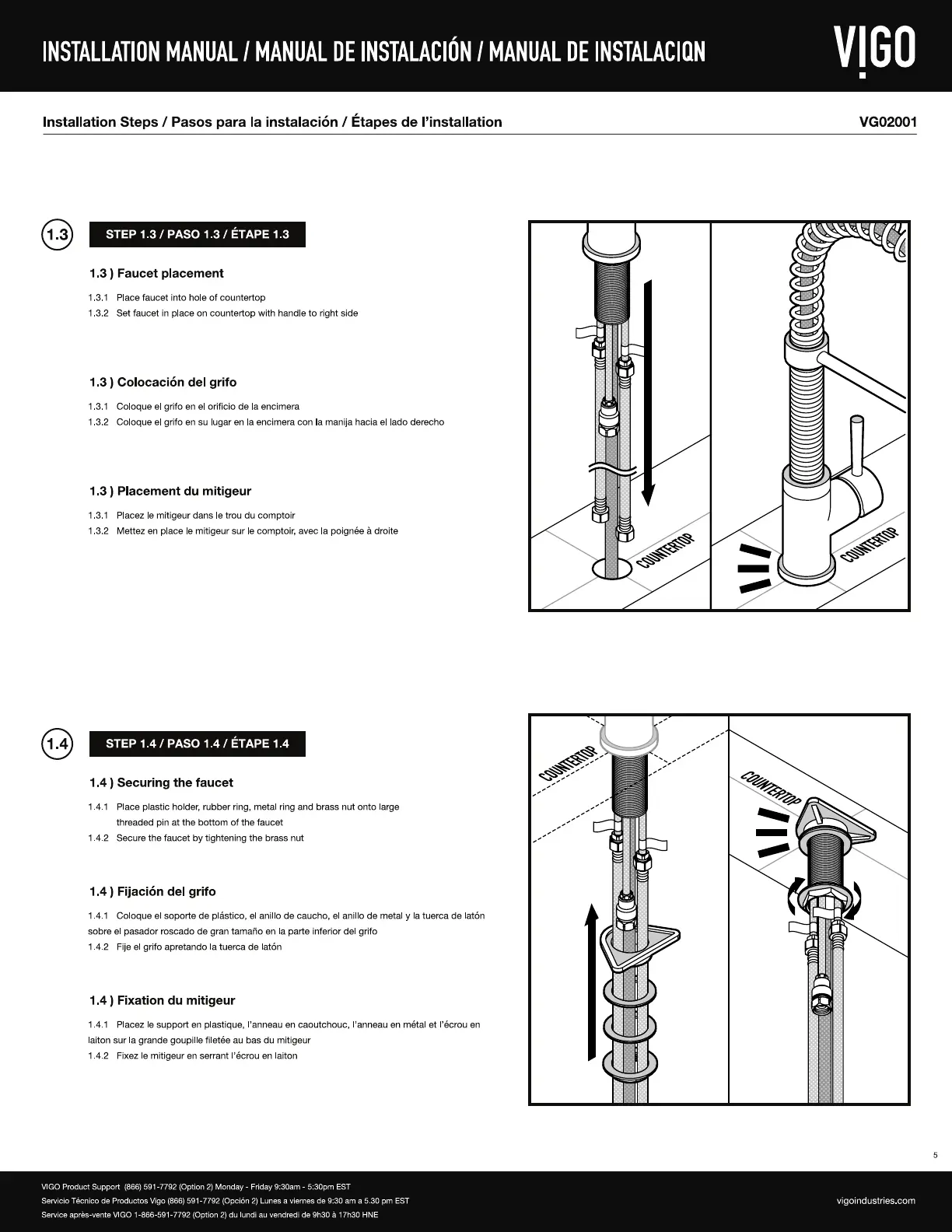

INSTALLATION MANUAL I MANUALDEINSTALACIÖNI MANUALDEINSTALACIQN
Installation Steps / Pasos para Ia instalaci6n / Étapes de I'installation
1.3
1.4
STEP 1.3/ PASO 1.3 / ÉTAPE 1.3
1.3 ) Faucet placement
1 3 1 Place faucet into hole of countertop
1.3.2 Set faucet in place on countertop with handle to right side
1.3 ) Colocaci6n del grifo
1.3.1 Coloque el grifo en el orificio de Ia encimera
1.3.2 Co oque el grifo en su lugar en Ia encimera con Ia manija hacia eI Iado derecho
1.3 ) Placement du mitigeur
1.3.1 Placez Ie mitigeur dans Ie trou du comptoir
1 3 2 Mettez en p ace le mitigeur sur Ie comptoir, avec la poignée droite
STEP 1.4 / PASO 1.4 / ÉTAPE 1.4
1.4 ) Securing the faucet
1 4 1 Place p astic holder, rubber ring, metal ring and brass nut onto arge
threaded pin at the bottom Of the faucet
1.4.2 Secure the faucet by tightening the brass nut
1.4 ) Fijaci6n del grifo
1.4.1 Coloque el soporte de p åstico, eI anillo de caucho, el anillo de metal y Iatuerca de latön
sobre el pasador roscado de gran tamafio en la parte inferior del grifo
1 4 2 Fije eI grifo apretando Iatuerca de Iatön
1.4 ) Fixation du mitigeur
1.4.1 Placez Ie support en p astique, l'anneau en caoutchouc, l'anneau en métal et l'écrou en
Iaiton sur Ia grande goupille filetée au bas du mitigeur
1.4.2 Fixez Ie mitigeur en serrant I'écrou en laiton
VIGO Product Support (866) 591-7792 (Option 2) Monday - Friday 9:30am - 5:30pm EST
Servicio Técnico de Productos Vigo (866) 591-7792 (Opciån 2) Lunes a viernes de 9:30 am a 5 30 pm EST
Service aprés-vente VIGO 1-866-591-7792 (Option 2) du lundi au vendredi de 9h30 17h30 HNE
