1 Descrizione
1.1 Descrizione del pannello anteriore
Avvertenza: La descrizione del pannello anteriore ha solo valore indicativo. Far riferimento all'apparecchiatura in dotazione.
Pannello anteriore
Nome Descrizione
REC Durante la registrazione la luce è blu
Net (Rete) Quando è attivo l'accesso alla rete la luce è blu
Power (Alimentazione) Spia di alimentazione, quando è collegata la luce è blu
1.2 Istruzioni pannello posteriore

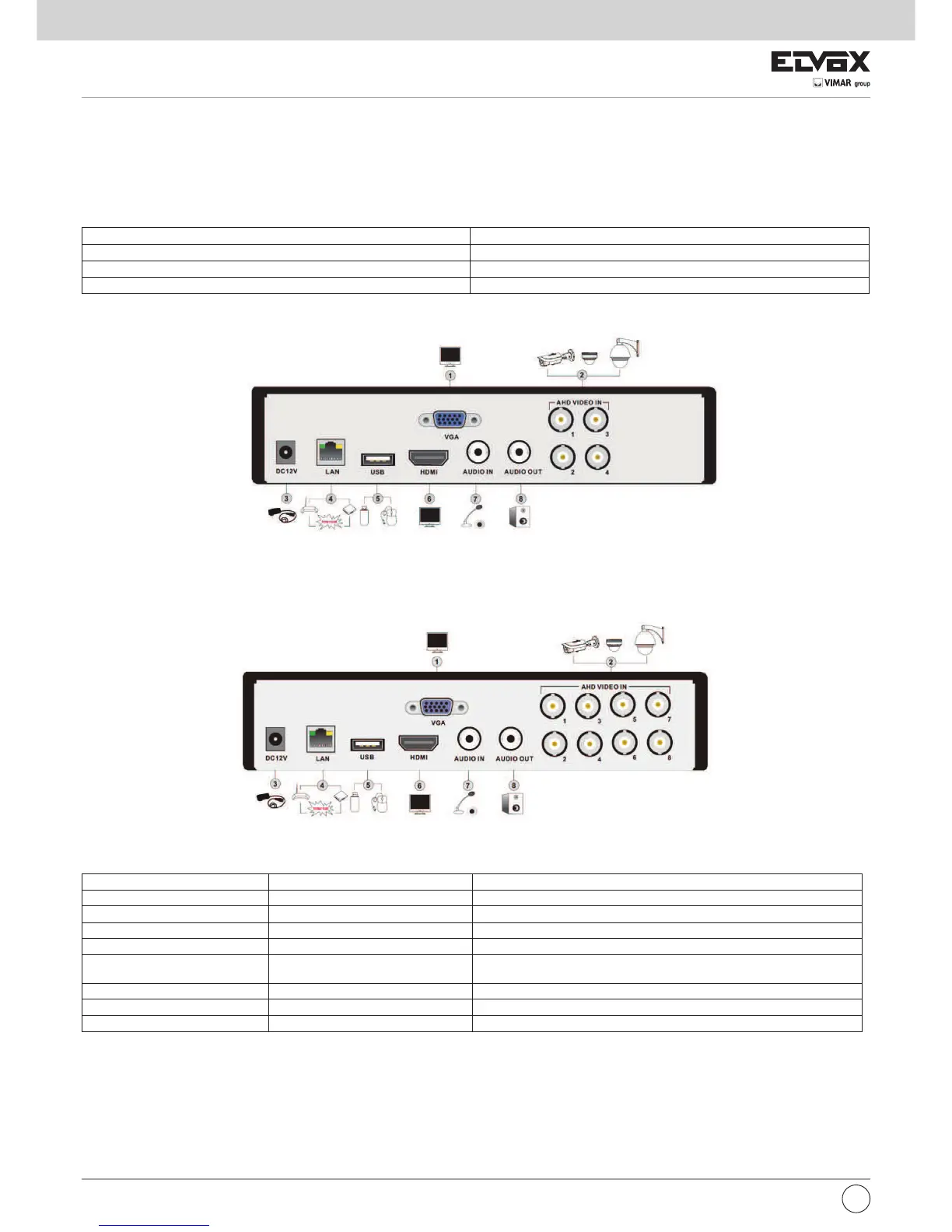

Fig. 1-1 Pannello posteriore DVR per 4 canali
Fig. 1-2 Pannello posteriore DVR per 8 canali
Elemento
Nome Descrizione
1 Porta VGA Uscita VGA, collegamento al monitor
2
VIDEO IN Ingressi video
3 DC 12V Ingresso alimentazione
4 LAN Porta di rete
5 Porta USB Consente di connettere dispositivi USB esterni come memorie USB flash, HDD
USB per il backup o l'aggiornamento del firmware, o un mouse USB.
6 Porta HDMI Collegamento al dispositivo di visualizzazione ad alta definizione
7
Audio In Ingresso audio 1 canale
8 Audio Out Uscita audio, collegare agli altoparlanti
