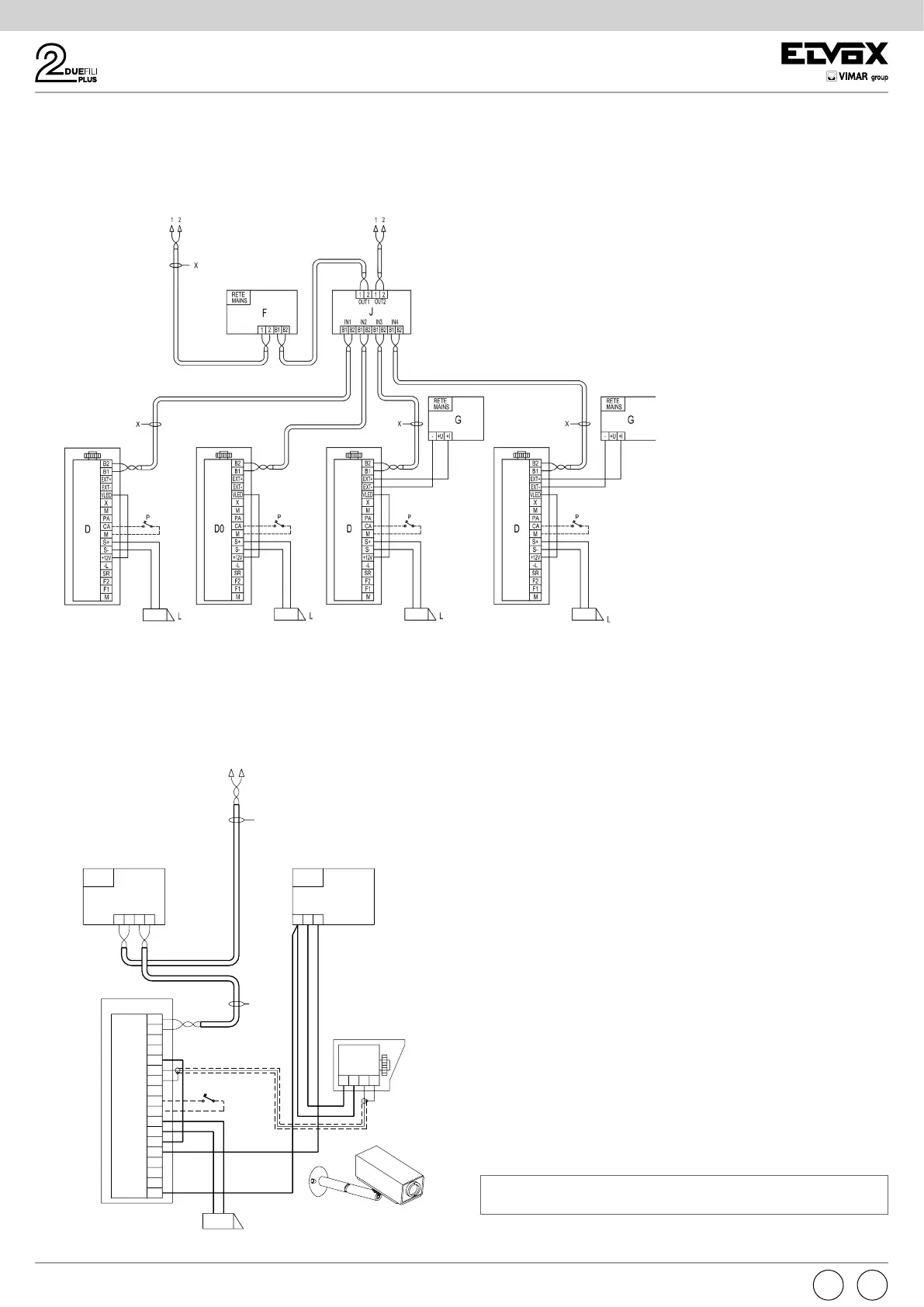

Schema di collegamento di più targhe video o più targhe video e targhe audio
Wiring diagram for multiple video entrance panels or multiple video and audio entrance panels
Schema di collegamento di unità elettronica audio singola con TLC tipo TVCC esterna
Wiring diagram for single audio electronic unit with CCTV type external camera
CA
M
M
+12V
-L
SR
F1
F2
S-
S+
B2
B1
VLED
X
PA
M
EXT-
EXT+
B22
1
B1
CA
M
M
+12V
-L
SR
F1
F2
S-
S+
B2
B1
VLED
X
PA
M
EXT-
EXT+
MV-+T
-L-+U
1
2
RETE
MAINS
RETE
MAINS
C
M1
SF
x
x
L
P
Montante
Cable riser
Montante
Cable riser
C - Unità elettroniche video
F - Alimentatore di sistema
L - Serratura elettrica 12 Vdc
P - Comando apriporta
X - Cavo twistato
G - Alimentatore supplementare alimentazione unità elettronica
C - Unità elettronica audio
F - Alimentatore di sistema
L - Serratura elettrica 12 Vdc
M1 - Telecamera esterna tipo TVCC (12 Vdc)
P - Comando apriporta
S - Alimentatore supplementare Art. 6982
X - Cavo twistato
* Congurata come unità elettronica video (ponticello SA non inserito).
Congured as video electronic unit (SA jumper not inserted).
Montante
Cable riser
*
C - Video electronic units
F - System power supply unit
L - Electric lock 12 V DC
P - Door release control
X - Twisted pair cable
G - Additional power supply for electronic unit
C - Audio electronic unit
F - System power supply unit
L - Electric lock 12 V DC
M1 - External CCTV type camera (12 V DC)
P - Door release control
S - Additional power supply unit art. 6982
X - Twisted pair cable
