8
40920.P1 - 40920.P2

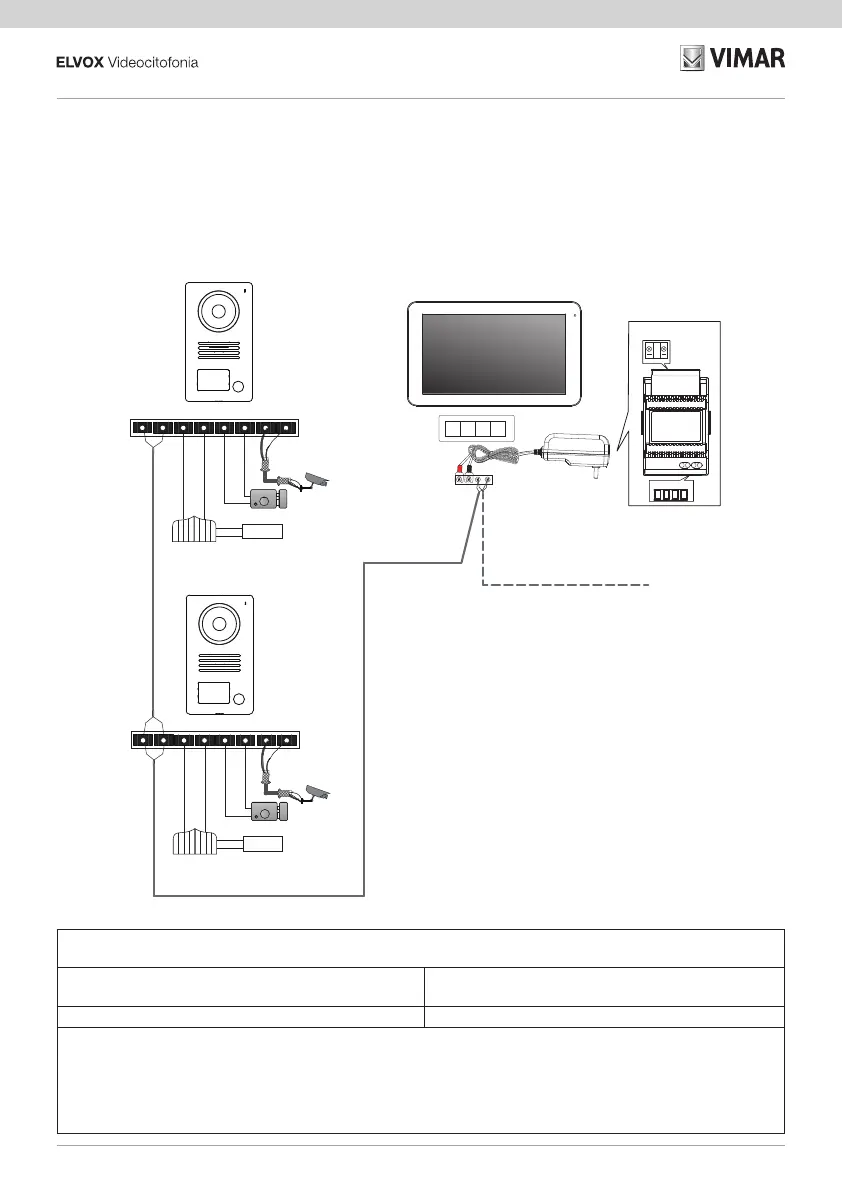

Schema di collegamento impian-
to monofamiliare
Sezione minima conduttori • Minimum conductor section • Section minimale conducteurs • Mindesleitungdurchmesser •
Sección mínima conductores • Secção mínima condutores • Ελάχιστη διατομή του καλωδίου
fino a 50m • up to 50m • jusqu’à 50m • bis 50m • hasta 50m •
até 50m • έως 50m (*)
fino a 100m • up to 100m • jusqu’à 100m • bis 100m • hasta
100m • até 100m • έως 100m (*)
0.75 mm
2
1 mm
2
* Distanza tra la targa esterna più lontana e l'ultimo videocitofono interno
* Distance between the outdoor entrance panel and the last indoor video entryphone
* Distance entre la plaque de rue la plus éloignée et le dernier portier-vidéo intérieur
* Abstand zwischen dem entferntesten Klingeltableau und dem letzten Videohaustelefon
* Distancia entre la placa externa más lejana y el último videoportero interno
* Distância entre a botoneira externa mais afastada e o último videoporteiro interno
* Απόσταση μεταξύ της πιο απομακρυσμένης εξωτερικής μπουτονιέρας και της τελευταίας εσωτερικής θυροτηλεόρασης
Schéma de connexion installa-
tion un usager
Esquema de conexión de una
instalación unifamiliar
Esquema de ligação do sistema
monofamiliar
Schaltbild der Einfamilienanlage
Διάγραμμα σύνδεσης εγκατά
-
στασης μίας οικογένειας
Single-family system connection
diagram
-
+
Lock
automatic door
BUS1+
BUS1-
COM
NO/NC
LOCK
GND
CCTV GND
24V OS2OS1GND
Red Black
+- - +
L N
POWER
-
+
Lock
automatic door
BUS1+
BUS1-
COM
NO/NC
LOCK
GND
CCTV GND
POWER
-
+
Lock
automatic door
BUS1+
BUS1-
COM
NO/NC
LOCK
GND
CCTV GND
24V OS2OS1GND
Red Black
+- - +
L N
POWER
-
+
Lock
automatic door
BUS1+
BUS1-
COM
NO/NC
LOCK
GND
CCTV GND
POWER
