VARIANTE-VARIATION-SONDERSCHALTUNG-VARIACIÓN 2b (Rif. SC5403)

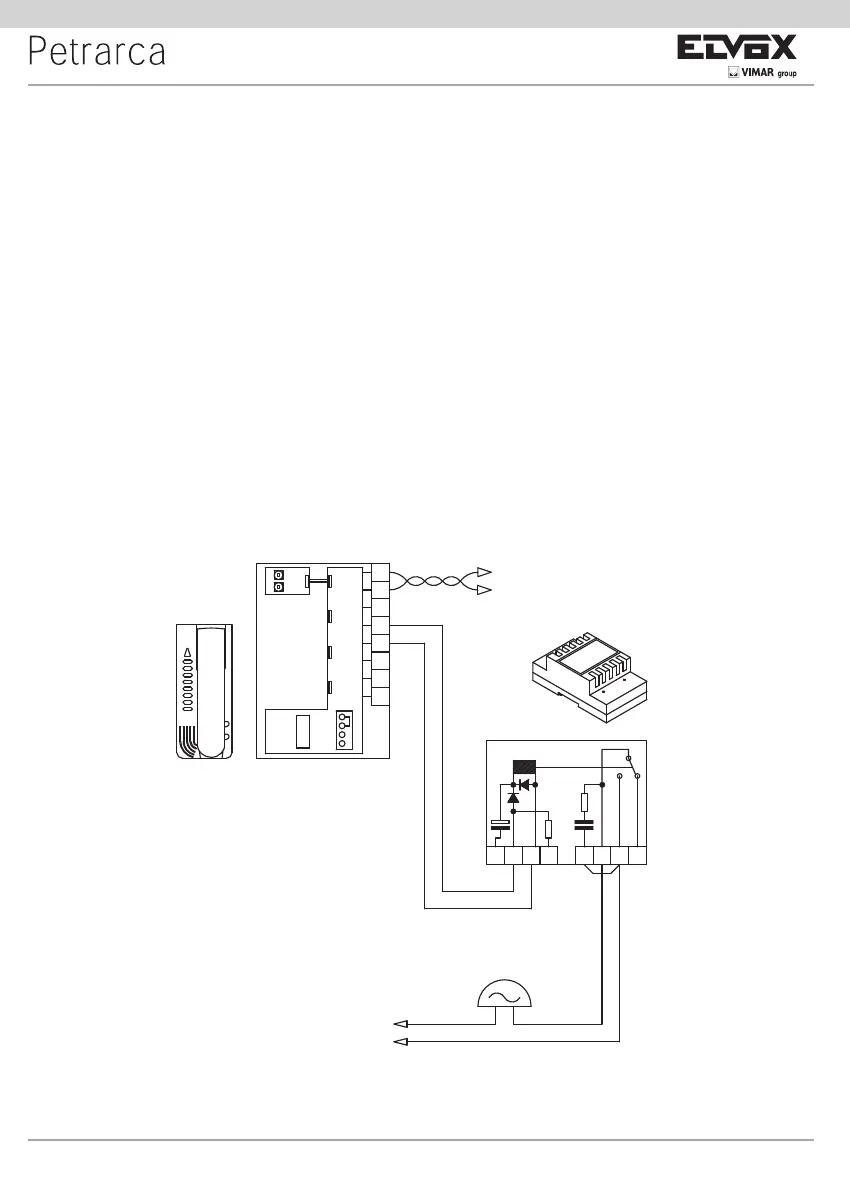

Schema di collegamento delle suonerie supplementari a timpano.
Si possono collegare suonerie supplementari funzionanti da 12 V alla tensione di rete, utilizzando il relè Art. 0170/101 collegandole
come illustrato nello schema.
Wiring diagram for additional mechanical doorbells.
Additional doorbells operating at 12V AC can be connected by using relay type 0170/101 connected as shown in the diagram.
Schéma de raccordement des sonneries supplémentaires à tympan
Il est possible de relier des sonneries supplémentaires fonctionnant de 12 V à la tension secteur en utilisant le relais art. 0170/101 et en
les connectant comme représenté dans le schéma.
Anschlussplan von zusätzlichen Läutwerken
Bei Benutzung des Relais Art. 0170/101 können zusätzliche Läutwerke angeschlossen werden, die von 12 V oder Netzspannung fun-
ktionieren und wie im Anschlussplan dargestellt angeschlossen werden.
Esquema de conexión de los timbres suplementarios de tímpano.
Es posible emplear timbres suplementarios que funcionen a 12 V a la tensión de red, utilizando el relé art. 0170/101, que se ha de co-
nectar según se ilustra en el esquema.
Esquema de ligação das campainhas suplementare.
Podem-se ligar campainhas suplementares funcionando a 12 V à tensão da rede, utilizando o relé Art. 0170/101 ligando-os conforme
o ilustrado no esquema.
