Vimar ELVOX Tab 5S UP - Installation Diagrams; Mounting Box Installation Guide; Wiring Electronic Unit to Button Board

25
K40515.E

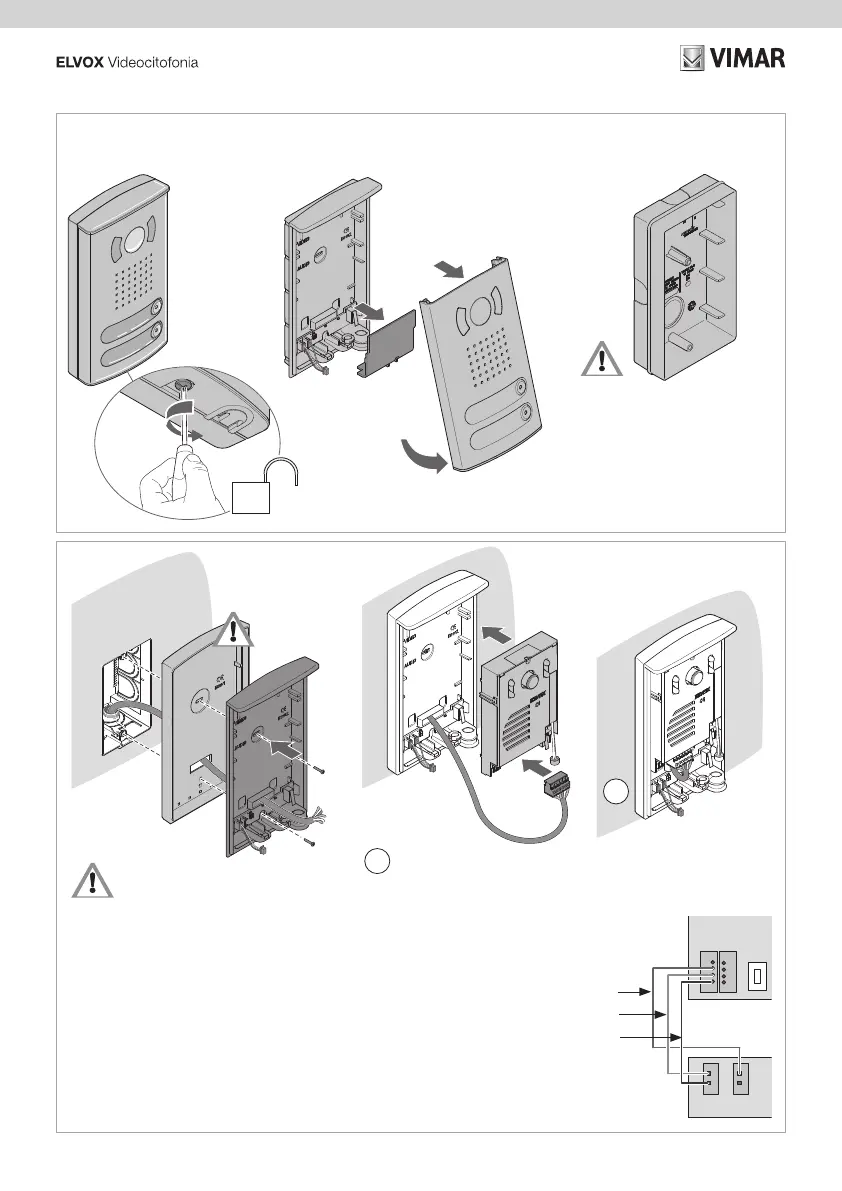

• Installazione
• Installation
• Installation
• Installation
• Instalación
• Instalação
• εγκατάσταση
 •
4
*
BLU • BLUE • BLEU • BLAU • AZUL • AZUL • ΜΠΛΕ • 
ROSSO • RED • ROUGE • ROT • ROJO • VERMELHO • ΚΟΚΚΙΝΟ • 
NERO • BLACK • NOIR • SCHWARZ • NEGRO • PRETO • ΜΑΥΡΟ • 
• Collegamento unità elettronica 40135 con scheda pulsante P2, per targa 40152
• Connection of electronic unit 40135 with button board P2, for panel 40152
• Connexion de l’unité électronique 40135 à la carte bouton P2 pour platine 40152
• Anschluss der Elektronikeinheit 40135 mit Tasten-Leiterplatte P2, für Klingeltableau 40152
• Conexión de la unidad electrónica 40135 con la tarjeta del pulsador P2, para placa 40152
• Ligação da unidade eletrónica 40135 com placa do botão P2, para botoneira 40152
• Σύνδεση ηλεκτρονικής μονάδας 40135 με πλακέτα μπουτόν P2, για μπουτονιέρα 40152
•40152  P2    40135   
*
• Scatola da utilizzare solo per installazione da esterno parete
• Box to be used only for external surface mounting
• Boîte à utiliser uniquement pour la pose en saillie
• Dose, nur zur Aufputzinstallation zu verwenden
• Caja que debe utilizarse solo para montaje de supercie
• Caixa a utilizar apenas para a instalação de montagem saliente
• Κουτί που πρέπει να χρησιμοποιείται μόνο για εγκατάσταση σε εξωτερικό τοίχο
•      

 
1
2
3
1
• Scatola da utilizzare solo per installazione ad incasso parete
• Box to be used only for ush mounting
• Boîte à utiliser uniquement pour la pose murale par encastrement
• Unterputzdose, nur zur Unterputzinstallation zu verwenden
• Caja que debe utilizarse solo para montaje de empotrar
• Caixa a utilizar apenas para a instalação de embeber na parede
• Κουτί που πρέπει να χρησιμοποιείται μόνο για χωνευτή επιτοίχια
εγκατάσταση
•        

 
3
4
2
