Vimar ELVOX Tab 5S UP

27
K40515.E

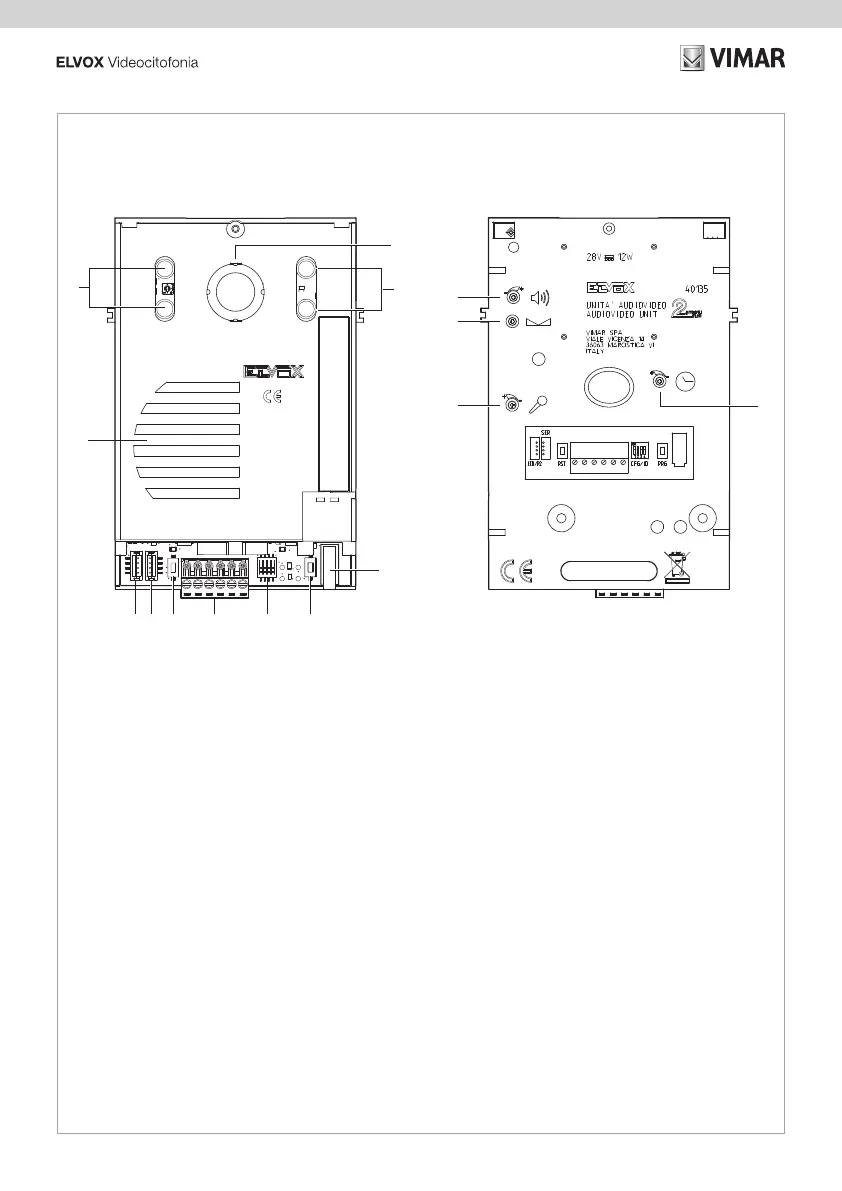

• Vista frontale
• Front view
• Vue frontale
• Ansicht von vorn
• Vista frontal
• Vista frontal
• Εμπρόσθια όψη
•  
1 - LED illuminazione campo di ripresa
2 - Telecamera
3 - Tasto chiamata P1
4 - Tasto programmazione (PRG)
5 - Dip Switch di configurazione
6 - Morsettiera di collegamento (CFG/ID)
• M = Massa (riferimento per
morsetto CA)
• CA = Comando apertura
serratura; sensore
segnalazione porta aperta
(vedere tabella Dip Switch -
posizione switch 3)
• B1-B2 = BUS
• S-/S+ = Uscita serratura 12Vcc
7 - Tasto reset (RST)
8 - Connettore per programmazione da
software (SER)
9 - Connettore per tasto chiamata P2
(LED/P2)
10 - Altoparlante
11 - Volume MIcrofono
12 - Bilanciamento
13 - Volume altoparlante
14 - Tempo attivazioni
Nota: la distanza massima dei collegamenti ai
morsetti M, CA e S-, S+ è di 10m.
1 - Recording range lighting LED
2 - Camera
3 - P1 call button
4 - Programming button (PRG)
5 - Configuration dip switch
6 - Connection terminal block (CFG/ID)
• M = Ground (reference for
terminal CA)
• CA = Door lock release
control; door
open signal sensor
(see Dip Switch table -
switch position 3)
• B1-B2 = BUS
• S-/S+ = 12VDC lock output
7 - Reset button (RST)
8 - Connector for programming via
software (SER)
9 - Connector for P2 call button (LED/P2)
10 - Speaker
11 - Microphone Volume
12 - Balancing
13 - Speaker Volume
14 - Activation time
Note: the maximum connection distance to
terminals M, CA and S-, S+ is 10m.
1 - Led d'éclairage du champ de vision
2 - Caméra
3 - Touche d’appel P1
4 - Touche de programmation (PRG)
5 - Dip-Switch de configuration
6 - Bornier de connexion (CFG/ID)
• M = Masse (référence pour
borne CA)
• CA = Commande ouverture
gâche ; capteur de
signalisation porte ouverte
(voir tableau Dip Switch -
position switch 3)
• B1-B2 = BUS
• S-/S+ = Sortie gâche 12 Vcc
7 - Touche de réinitialisation (RST)
8 - Connecteur pour la programmation à
partir du logiciel (SER)
9 - Connecteur pour touche d’appel P2
(LED/P2)
10 - Haut-parleur
11 - Volume micro
12 - Balance
13 - Volume haut-parleur
14 - Temps activations
Remarque: la distance maximale des
connexions aux bornes M, CA et S-, S+ est
de 10 m.
11
12
13
14
ON
1 2 3 4
1
1
456789
3
10
2
