11
TAB: 40507
1,20m1,60 / 1,65m
Εγκατάσταση
Σημαντικό: Συνιστάται η εγκατάσταση του μηχανισμού σε ύψος
περίπου 160 cm από το δάπεδο, με ιδιαίτερη προσοχή ώστε να
προστατεύεται από πηγές άμεσου φωτισμού και να αποφεύγονται τα
ενοχλητικά φαινόμενα αντανάκλασης στην επιφάνεια της οθόνης LCD.
Σημείωση: στην εικ. 1 παρουσιάζονται οι συνιστώμενες διαστάσεις για
την εγκατάσταση, εκτός εάν καθορίζεται διαφορετικά από την ισχύουσα
νομοθεσία.
1. Στερεώστε την πλάκα στον τοίχο, με μεταλλική βάση, σε κουτί:
στρογγυλό 2M (Vimar V71701), 3M (Vimar V71303, V71703)
οριζόντιο και κατακόρυφο, 4+4M (Vimar V71318, V71718) και
τετράγωνο σύμφωνα με τα βρετανικά πρότυπα.
2. Συνδέστε την καλωδίωση της κλέμας (εικ. 4).
3. Τερματίστε το σήμα εικόνας (εικ. 5)
4. Τοποθετήστε τη θυροτηλεόραση με τον παρακάτω τρόπο:
τοποθετήστε τη θυροτηλεόραση στην πλάκα κρατώντας την
ελαφρώς ανασηκωμένη. Στο σημείο αυτό, κρατώντας πατημένη την
πρόσοψη, πιέστε ελαφρώς προς τα κάτω μέχρι να συνδεθεί.
5. Στην περίπτωση στην οποία απαιτείται αφαίρεση της
θυροτηλεόρασης, πρέπει να πιέσετε ελαφρώς τον ειδικό μοχλό
(εικ. 3) και να ανασηκώσετε τη θυροτηλεόραση (από κάτω προς τα
πάνω) για να την αποσυνδέσετε από το πλαίσιο.

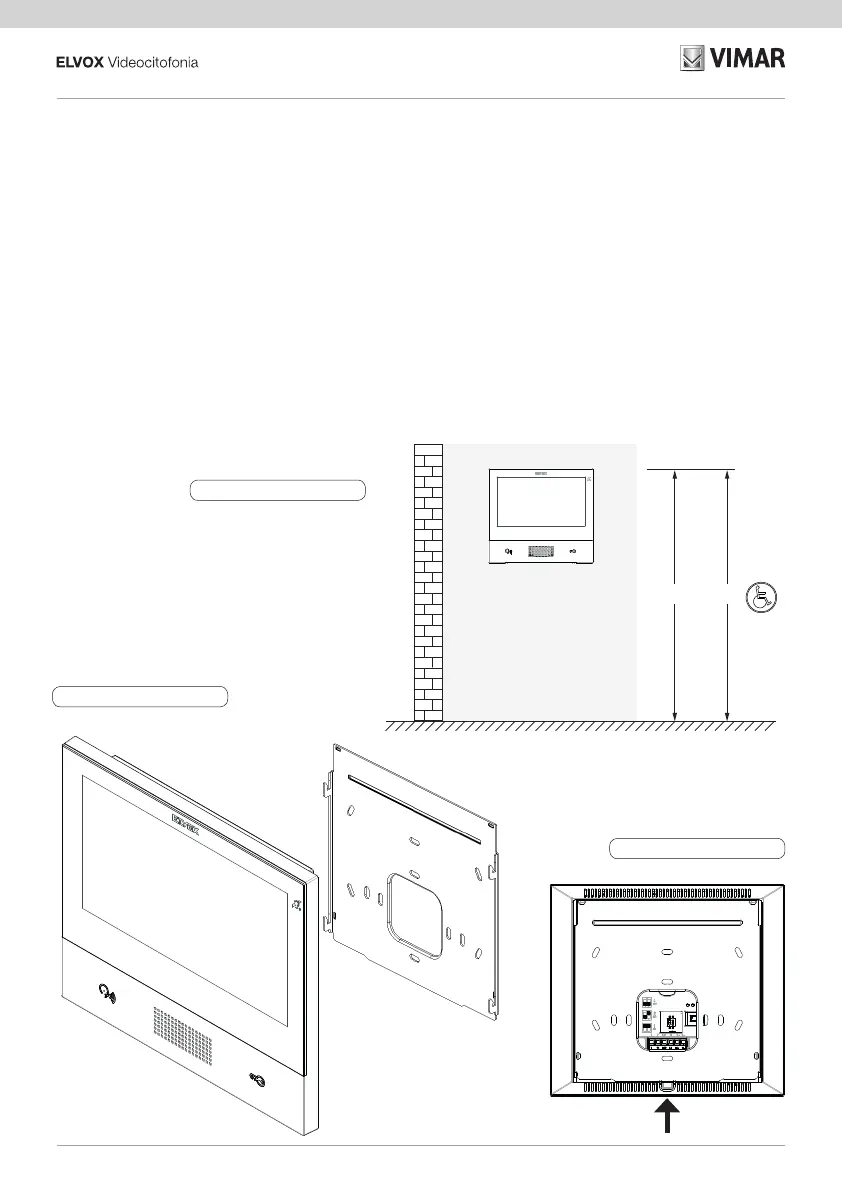

Fig. 1 • Abb. 1 • Εικ. 1 •
1
Fig. 3 • Abb. 3 • Εικ. 3•3
Fig. 2 • Abb. 2 • Εικ. 2•2
160
:
.LCD
1 :
.
:
.1
(Vimar V71303, V71703) 2M (Vimar V71701), 3M
. (Vimar V71318, V71718) 4M+4
.(4 ) .2
(5 ) .3
: .4
.
.5
( ) (3 )
.
