Connexion optical
Le capuchon de protection contre la poussière de
l’entrée opto-numérique ne devrait être retiré que
lorsqu’un câble est connecté. Après avoir supprimé
la liaison sur cette entrée, le capuchon de protecti-
on doit être remis en place.
Prises XLR
Veuillez noter que l’affectation européenne des
signaux XLR est différente de l’affectation américai-
ne US. La constitution des câbles est dans tous les
cas identique. Pour autant que les deux appareils
reliés correspondent à la même norme, la liaison
signal est correcte. Cela est toujours le cas, si les
deux appareils sont de fabrication Vincent. Si deux
appareils de norme différente sont raccordés, le
signal est alors inversé. Dans ce cas, l’affectation
du signal doit être modifiée à une extrémité de la
liaison. Adressez-vous à votre revendeur qui vous
conseillera utilement.

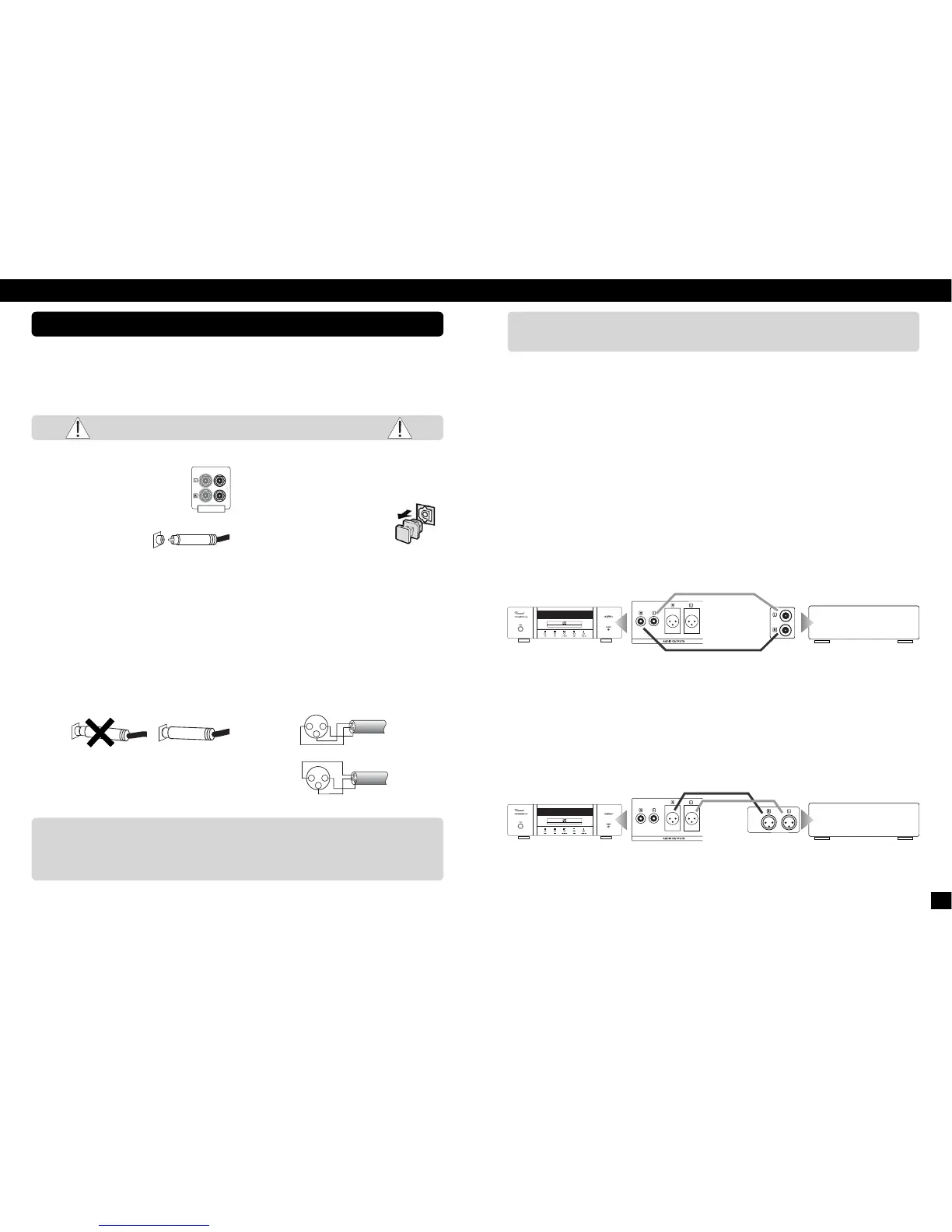

INSTALLATION
Câbles de liaison
Pour exploiter au mieux le potentiel de qualité sonore des composants, on ne devrait utiliser que des
câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez
de préférence des câbles audio blindés. Votre revendeur se fera un plaisir de vous conseiller à ce sujet.
Réalisez d’abord le raccordement des câbles pour la sortie du signal du lecteur. Raccordez
alors seulement le cordon secteur et reliez-le à la prise secteur.
Veuillez tenir compte des instructions suivantes lors de l’installation :
Dépose du capot de protection
Avant la première installation, retirez
les capuchons de protection des con-
necteurs à utiliser, situés sur la façade
arrière de l’appareil.
Prises RCA
Des branchements RCA
mécaniquement identiques existent en tant que conn-
exions numériques et analogiques. Veillez à ne pas
mélanger ces connexions lors de l'installation!
Veillez à ne pas intervertir les connexions analogiques
droite et gauche. Souvent, de telles connexions RCA
présentent les couleurs suivantes : rouge pour le canal
de droite, noir ou blanc pour le canal de gauche.
Fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les
connexions insuffisantes peuvent causer des para-
sites, des défaillances et des dysfonctionnements.
VVEEUUIILLLLEEZZ TTEENNIIRR CCOOMMPPTTEE DDEESS IINNSSTTRRUUCCTTIIOONNSS
SSUUIIVVAANNTTEESS LLOORRSS DDEE LL’’IINNSSTTAALLLLAATTIIOONN ::
1. USA System (Pin 2 = COLD, Pin 3 = HOT)
2. Europäisches System (Pin 2 = HOT, Pin 3 = COLD)
- Faux - - Correctement -
RACCORDEMENT AUX AMPLIFICATEURS,
RECEPTEURS OU PREAMPLIFICATEURS
L’appareil CD-S3 dispose à l’arrière de deux sor-
ties de signal analogique et de deux prises de sor-
tie numérique. Par les sorties analogiques (10) le
signal peut être transmis du convertisseur D/A inté-
gré vers un composant audio analogique courant
(amplificateur). Les sorties numériques (11) déliv-
rent un signal de sortie son numérique, qui peut
être traité par des convertisseurs D/A externes ou
des processeurs numériques. Seule, une des quatre
CD-S3
Amplificateur, Ampli-Tuner
LINE IN
CD
Utilisation de la sortie analogique avec prise XLR
Cette prise délivre un signal son stéréo symétrique converti en signal analogique par le convertisseur D/A
intégré de qualité supérieure et amplifié par l’étage de Classe A. Deux câbles XLR sont nécessaires pour
le raccordement à un amplificateur. Reliez les prises XLR « L » et « R » de la zone de raccordement «
AUDIO OUTPUTS » (10) à la prise gauche et droite de l’entrée XLR de l’amplificateur, généralement dési-
gnées par « CD », « XLR IN », BALANCED IN » ou « FRONT R/L ».
CD-S3
Amplificateur, Ampli-Tuner
BALANCED IN
CD
Utilisation de la sortie analogique avec prise RCA
Cette prise délivre un signal son stéréo converti en signal analogique par le convertisseur D/A intégré de
qualité supérieure et amplifié par l’étage de Classe A. Un câble RCA est nécessaire pour le raccordement
à l’amplificateur. Raccordez les prises RCA « L » et « R » de la zone de raccordement « AUDIO OUTPUTS
» (10) avec la prise audio gauche et la prise audio droite de l’entrée de l’amplificateur généralement dési-
gnée par « CD », « LINE IN » ou « FRONT R/L » (entrée de haut niveau standard).
sorties doit être raccordée pour la lecture de CD.
Choisissez la liaison appropriée entre le lecteur de
CD et votre amplificateur préamplificateur, récep-
teur ou convertisseur. Veuillez noter que les carac-
téristiques de son de l’étage d’amplification de la
Classe A du lecteur ne porteront leur effet, que si
une des sorties analogiques (10) est utilisée pour
la transmission du signal musical.
Connexion RCA
Connexion RCA
Connexion XLR
1. Système US
2. Système Européenne
