Virutex PEB250 - Page 19

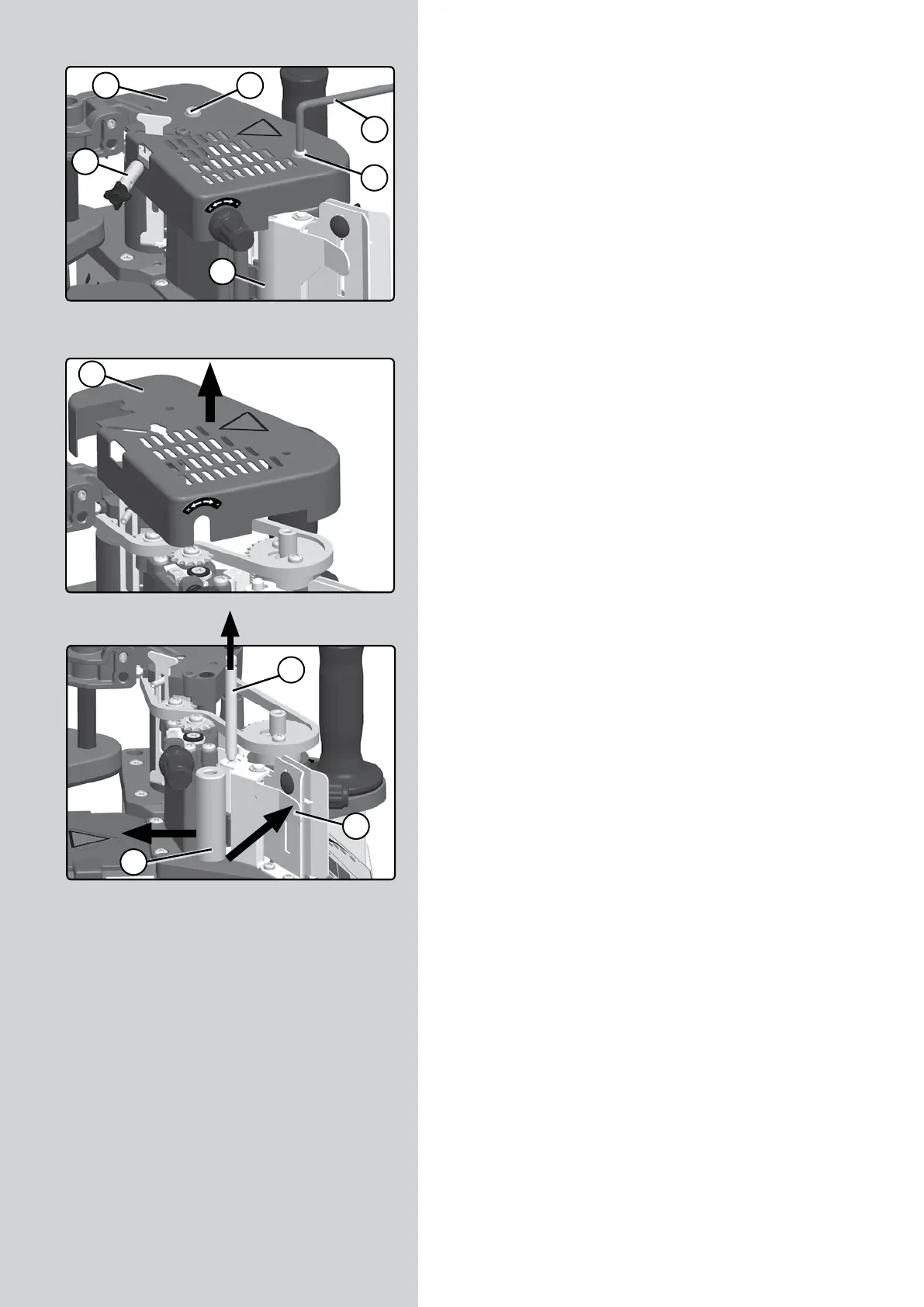

12.2 Limpieza rodillo presión A (Fig. 19)
Desmonte los tornillos D (Fig. 19) con ayuda de la llave de
servicio E, desenrosque el pomo C y desmonte la cubierta B
(Fig. 19) A (Fig. 20).
Presione el soporte A (Fig. 21) con la mano derecha a la vez
que con la mano izquierda extrae el eje B (Fig. 21) y el rodillo
C. Limpie el rodillo y proceda al montaje del mismo de modo
inverso.
(Figura 19)
(Figura 20)
(Figura 21)
E
D
DB
C
A
A
B
C
A
PEB200-PEB250 / Manual de instrucciones - 19
