2. TECHNISCHE SPEZIFIKATIONEN
2.1 ALLGEMEINE BESCHREIBUNG DER MASCHINE
Diese Maschine wurde zum Aufbringen und Verleimen von ge-
raden und gekrümmten Holzplatten mit senkrecht zueinander
stehenden Seiten entwickelt und hergestellt. Es können auch
schrägstehende Seiten mit 1º bis 10º Neigung verleimt werden.

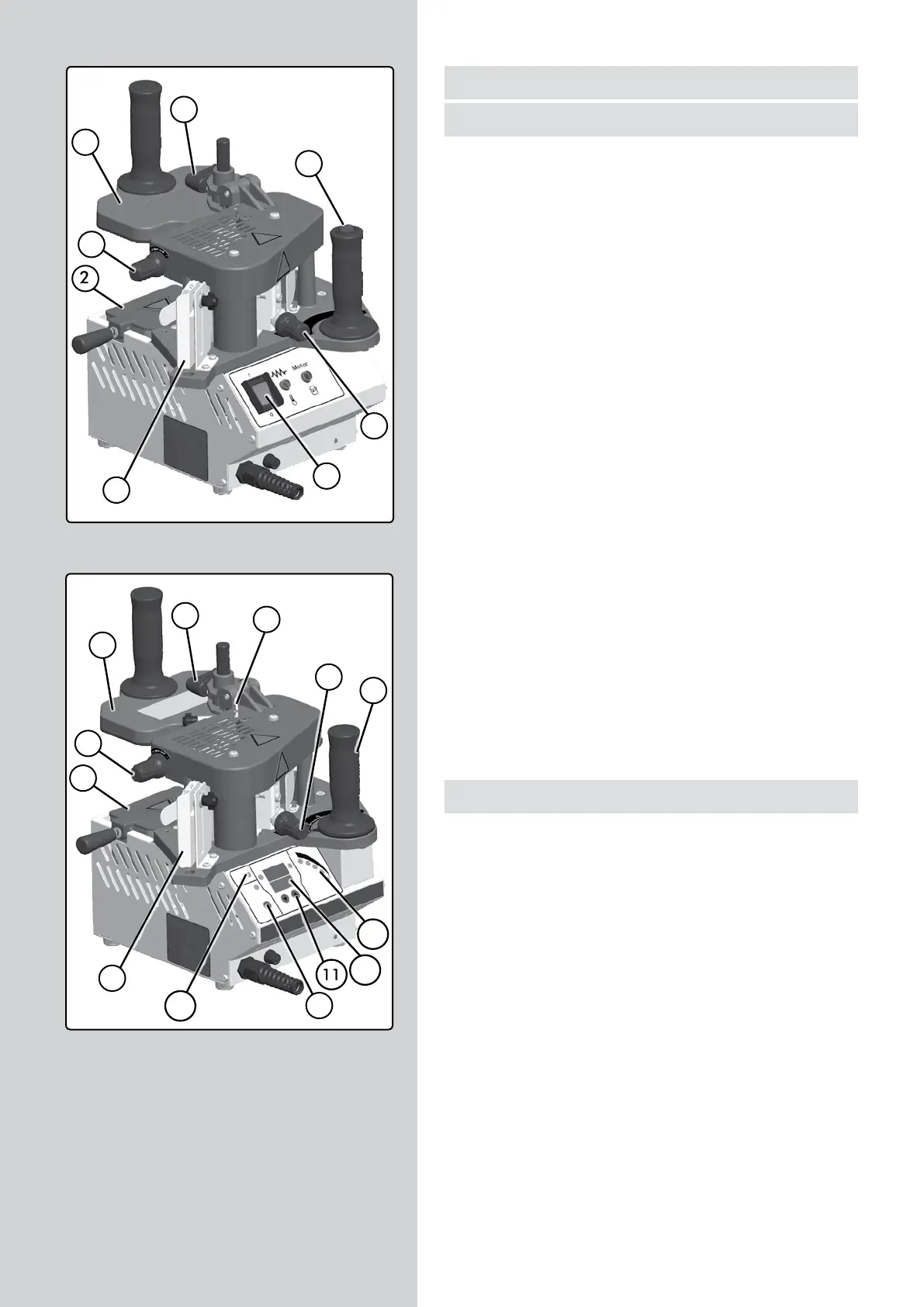

Die wichtigsten Bauteile sind:
PEB200
1 . Verstellbare Kanteneinlaufführung
2 . Leimbehälterdeckel
3 . Feineinstellung Leimschichtstärke
4 . Führungsplatte Plattenhöhe
5 . Hebel zur Einstellung der Führungsplatte
6 . Kantendruckeinstellung
7 . Hauptschalter
8 . Motorbetriebsschalter
PEB250
1 . Verstellbare Kanteneinlaufführung
2 . Leimbehälterdeckel
3 . Feineinstellung Leimschichtstärke
4 . Führungsplatte Plattenhöhe
5 . Hebel zur Einstellung der Führungsplatte
6 . Kantendruckeinstellung
7 . Hauptschalter
8 . Regulierungsgriff Motorbetrieb
9 . Höheneinstellung Kantenauslauf
10 . LED-Anzeige Anleimgeschwindigkeit
11 . Temperatureinstellungssensoren
12 . Anzeigen Temperaturablesung und Funktionen
13 . Funktion offene Sicherung
2.2 TECHNISCHE DATEN
Spannung...................................................................230V 50/60 Hz
120 V 60 Hz
Leistung..............................................................................................830 W
Motor....................................................................................................20 W
Verbrauch....................................................................230V 4A - 110V 8A
Heizleistung...................................................450 W +180Wx2=810W
Plattenhöhe....................................................................10 bis 62 mm
Mindestinnenradius….................................................................50 mm
Min. Innenradius (mit Hilfsrolle 5046764) ….....................15 mm
Einstellung Kantenstärke..............................................0,4 bis 3 mm
Schräge Platte...........................................................................max. 10 º
Beschickungsgeschwindigkeit (PEB200)........................3,6 m/min
Verstellbare Fördergeschwindigkeit (PEB250)...2-4-5 und 6 m/Min
Arbeitstemperatur (PEB200).........................................170°C (338ºF)
Einstellbare Betriebstemperatur (PEB250)..120°C-200ºC / (248-ºF)
Höchsttemperatur mit Sicherheitsunterbrecher........220ºC (428ºF)
Aufwärmzeit..............................................................................5-10 min
Elektronische Regelung von Temperatur und Motorgeschwin-
digkeit mit Mikroprozessor (nur PEB250)
Fassungsvermögen des Leimbehälters....................................230 cm
3
1
2
3
4
5
8
7
6
PEB200
PEB250
5
4
9
8
3
2
1
13
7
11
12
10
6
60 - PEB200-PEB250 / Gebrauchsanweisung
