Virutex PEB250 User Manual

1
2
3
4
5
8
7
6
PEB200
PEB250
5
4
9
8
3
2
1
13
7
11
12
10
6
2. ESPECIFICAÇÕES TÉCNICAS
2.1 DESCRIÇÃO GERAL DA MÁQUINA
Esta máquina foi concebida e fabricada para encolar e orlar
tabuleiros de madeira rectos e curvos e com lados perpendi-
culares entre si. Esta máquina também pode encolar e orlar os
lados com uma inclinação de 1º a 10º.

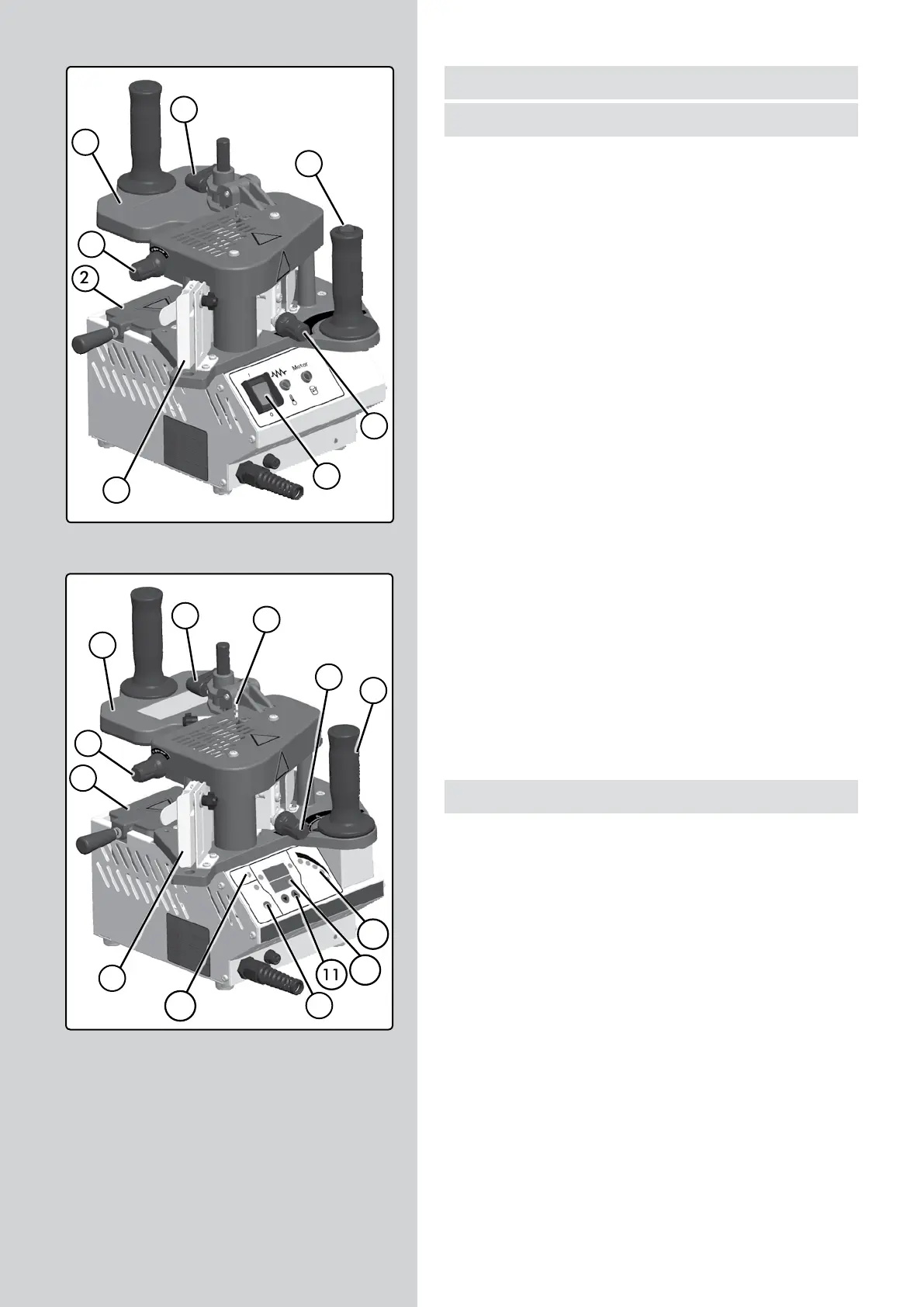

As partes da máquina mais importantes são:
PEB200
1 . Guia de entrada da orla ajustável
2 . Tampa do depósito de cola
3 . Ajuste fino da espessura da cola
4 . Prato guia da altura do painel
5 . Manípulo de ajuste do prato guia
6 . Ajuste da pressão de orla
7 . Interruptor geral
8 . Interruptor de funcionamento do motor
PEB250
1 . Guia de entrada da orla ajustável
2 . Tampa do depósito de cola
3 . Ajuste fino da espessura da cola
4 . Prato guia da altura do painel
5 . Manípulo de ajuste do prato guia
6 . Ajuste da pressão de orla
7 . Interruptor geral
8 . Manete de regulação de funcionamento do motor
9 . Ajuste de altura saída de orla
10 . Indicador Led de velocidades de aplicação da cola
11 . Sensores de ajuste da temperatura
12 . Ecrã de leitura de temperatura e funções
13 . Função fusível aberto
2.2 CARACTERÍSTICAS
Tensão de alimentação.............................................230V 50/60 Hz
120 V 60 Hz
Potência.............................................................................................830 W
Motor..................................................................................................20 W
Consumo...................................................................230V 4A - 110V 8A
Potência calorífica..........................................450 W +180Wx2=810W
Altura do painel.............................................................10 a 62 mm
Raio interior mínimo….................................................................50 mm
Raio interior min. (com o rolo auxiliar 5046764) …...........15 mm
Regulação da espessura da orla..........................................0,4 a 3 mm
Painel inclinado.......................................................................máx. 10 º
Velocidade de alimentação (PEB200)...........................3,6 mts/min
Velocidade de alimentação regulável (PEB250)....2-4-5 e 6 m/min
Temperatura de trabalho (PEB200)..............................170°C (338ºF)
Temperatura de trabalho regulável (PEB250)...120°C-200ºC/(248-ºF)
Temperatura limite com corte de segurança........220ºC (428ºF)
Tempo de aquecimento......................................................5-10 min
Controlo electrónico de temperatura e velocidade do motor
por microprocessador (apenas PEB250)
Capacidade do depósito de cola............................................230 cc
98 - PEB200-PEB250 / Manual de instruções
