20
Symbol Bedeutung
Tragen Sie eine Staubschutzmaske.
Gefahrenbereich! Halten Sie möglichst
Hände, Finger oder Arme von diesem
Bereich fern.
Symbol für den Gebrauch der Kombi-
nationssäge als Kapp-/Gehrungssäge
Symbol für den Gebrauch der Kombi-
nationssäge als Tischkreissäge
1. TECHNISCHE DATEN
Leistungsaufnahme....................................1500 W
Motor.........................................................50/60 Hz
Umdrehungen im Leerlauf.........................3700/Min
Lasertyp.....................................................................650 nm
<5 mW
Laserklasse................................................................................3 R
Abmessungen der Sägescheibe:
Außendurchmesser....................................300 mm
Innendurchmesser........................................30 mm
Drehteller:
Nach rechts und links bis 45° verstellbar; feste Einrastung
bei 0°, 15°, 22,5°, 30° und 45°.
Schwenkkopf:
Schwenkbar von 90 bis 45° zum Unterteil und in allen
Drehpositionen des Tellers von 0 bis 45° nach links
Gewicht...........................................................20 kg
Abmessungen der Verpackung.....590x580x450 mm
Gewichteter akustischer Dauerdruckpegel A.............96 dBA
Akustischer Druckpegel A..............................................107 dBA
Unsicherheit..................................................................K = 3 dBA
Gehörschutz tragen!
Schwingungsgesamtwerte....................................a
h
: 3 m/s
2
Unsicherheit.............................................................K = 1,5 m/s
2
2. MAXIMALE SÄGELEISTUNG
Sägen mit 0°x0° (Abb. 25).......................160 x 95 mm
(mit 36 mm-Zusatzteil)............................200 x 45 mm
Sägen mit 0°x45° (Abb. 26).....................160 x 64 mm
Sägen mit 45°x0° (Abb. 27).......................110 x 95 mm
Sägen mit 45°x45° (Abb. 28)......................75 x 64 mm
Sägen auf dem Obertisch (*)....................max. 55 mm
(*) Nur beim Modell TM33W
D E U T S C H
SCHWENKBARE GEHRUNGSSÄGE
TM33W - TS33W
Wichtiger Hinweis
Lesen Sie bitte vor der Arbeit mit der Mas-
chine aufmerksam die BROSCHÜRE MIT
ALLGEMEINEN SICHERHEITSHINWEISEN,
die den Unterlagen der Maschine beiliegt.
Bewahren Sie die erwähnte BROSCHÜRE
und diese BEDIENUNGSANLEITUNG an
einem geeigneten Ort auf, damit Sie
später darin nachlesen können.

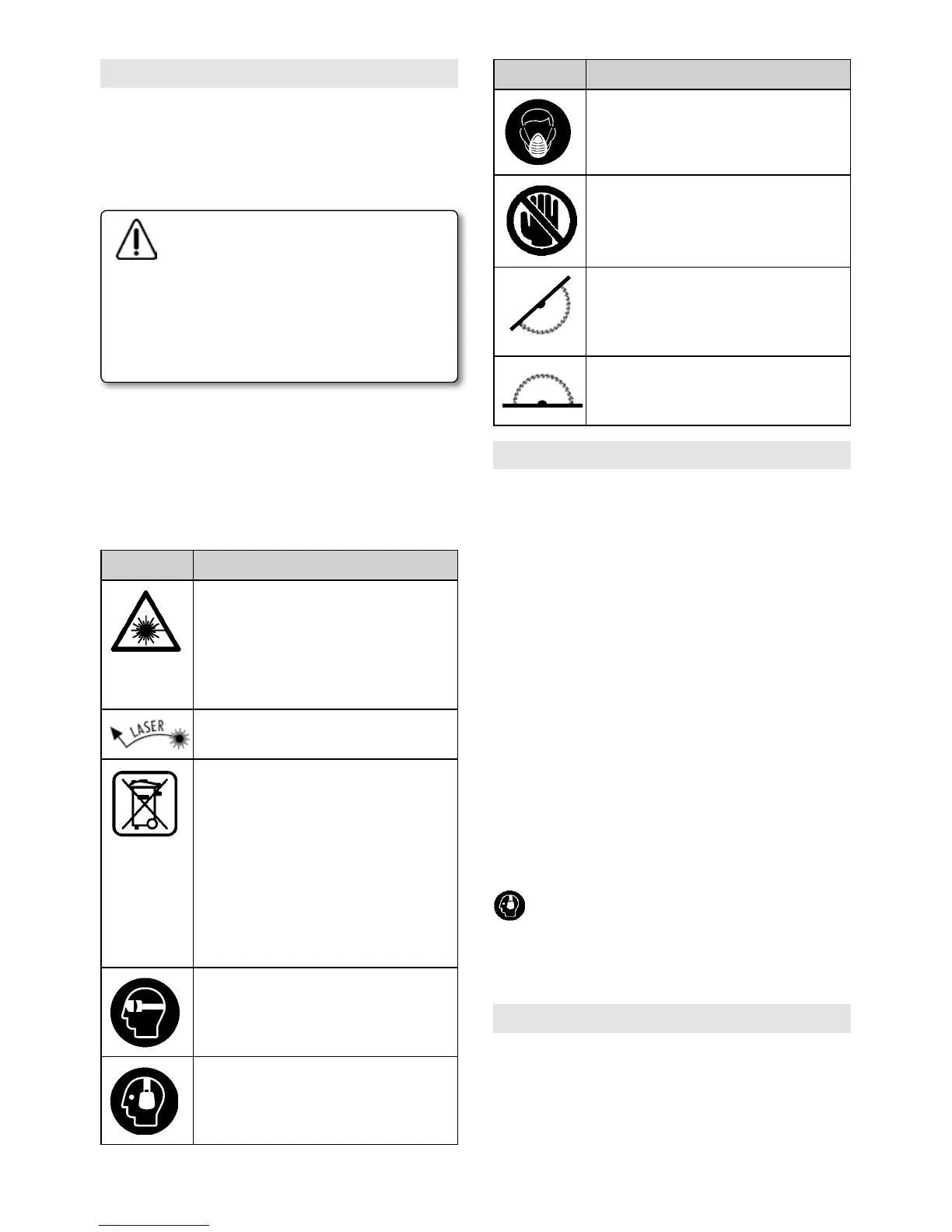

SYMBOLE
Die nachfolgenden Symbole können für den Gebrauch
Ihres Elektrowerkzeugs von Bedeutung sein. Prägen
Sie sich bitte die Symbole und ihre Bedeutung ein. Die
richtige Interpretation der Symbole hilft Ihnen, das
Elektrowerkzeug besser und sicherer zu gebrauchen.
Symbol Bedeutung
Richten Sie den Laserstrahl nicht auf
Personen oder Tiere und blicken Sie ni-
cht selbst in den Laserstrahl. Dieses Elek-
trowerkzeug erzeugt Laserstrahlung
der Laserklasse 3 gemäß EN60825-1.
Dadurch können Sie Personen blenden.
Laser-Ausgangsöffnung
Nur für EU-Länder: Werfen Sie Ele-
ktrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektro-
nik-Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr
gebrauchsfähige Elektrowerkzeu-
ge getrennt gesammelt und einer
umweltgerechten Wiederverwertung
zugeführt werden.
Tragen Sie eine Schutzbrille.
Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
