32
P O R T U G U É S
SERRA DE ESQUADRIA INCLINAVEL
TM33W - TS33W
Nota importante
Antes de utilizar a máquina, leia aten-
tamente o FOLHETO DE INSTRUÇÕES
GERAIS DE SEGURANÇA que se anexa à
documentação da mesma.
Conserve adequadamente o citado
FOLHETO e o presente MANUAL DE
INSTRUÇÕES, para possíveis consultas
posteriores.

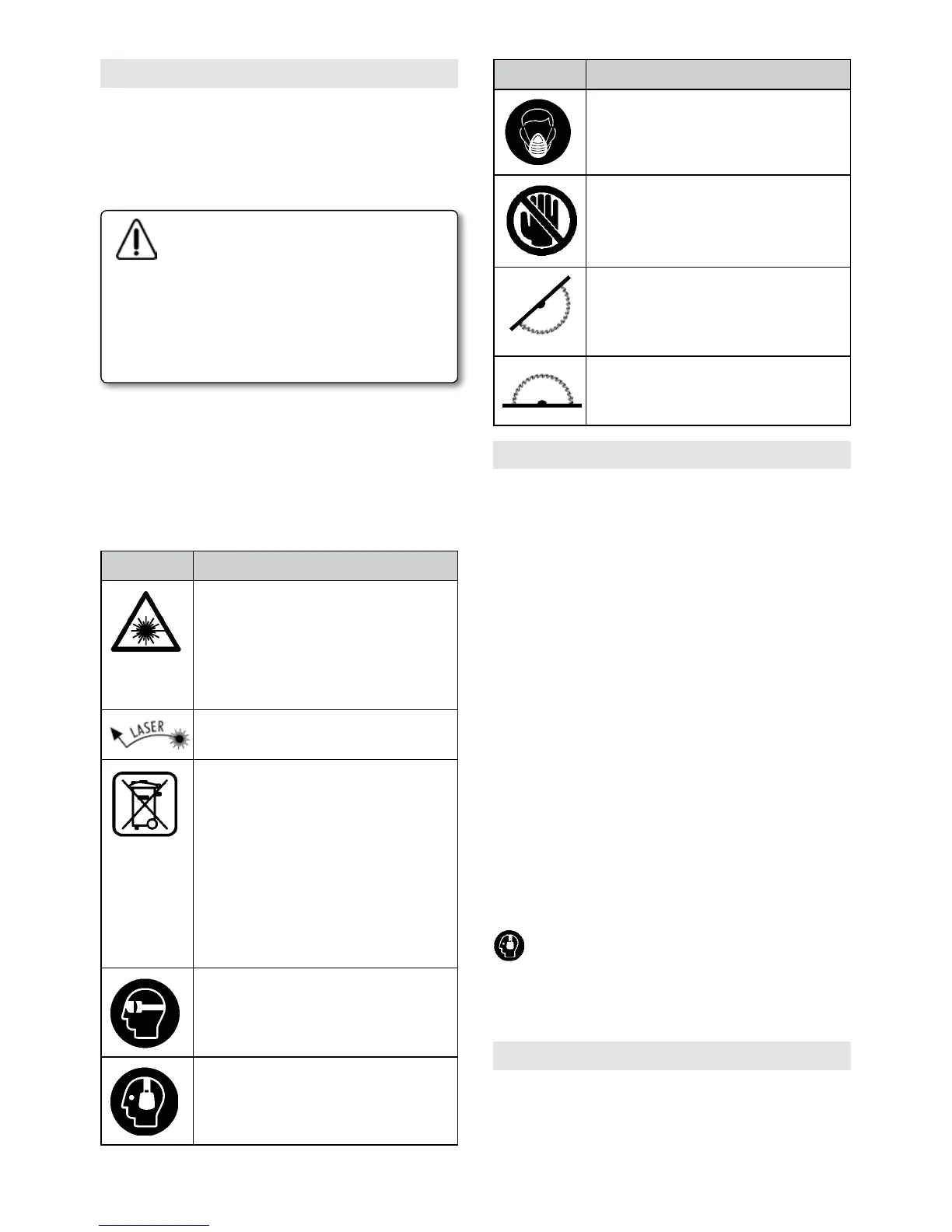

SÍMBOLOS
Os seguintes símbolos podem ser importantes para a
utilização da sua ferramenta eléctrica. Os sím-bolos e
os seus significados devem ser memorizados. A interpre-
tação correcta dos símbolos facilita a utilização segura
e aprimorada da ferramenta eléctrica.
Símbolo Significado
Não apontar o raio laser na direcção
de pessoas nem de animais e não olhar
directamente para o raio laser. Esta
ferramenta eléctrica produz raios laser
da classe 3, conforme EN60825-1. Desta
forma poderá cegar outras pessoas.
Orifício de saída do laser
Somente para países da União Europeia:
Não deitar ferramentas eléctricas no
lixo doméstico!De acordo com a directi-
va européia 2002/96/CE para aparelhos
eléctricos e electrónicos velhos, e com
as respectivas realiza-ções nas leis
nacionais, as ferramentas eléctricas
que não ser-vem mais para a utilização,
devem ser enviadas separadamente a
uma reciclagem ecológica.
Usar óculos de protecção.
Usar protecção auricular. Um ruído
excessivo pode provocar a surdez.
Símbolo Significado
Usar máscara de protecção contra pó.
Área perigosa! Manter as mãos, os
dedos e os braços afastados desta área.
Símbolo para a utilização da serra como
serra de corte/de meia esquadria.
Símbolo para a utilização da serra como
serra circular de bancada.
1. CARACTERISTICAS TECNICAS
Potência absorvida......................................1.500 W
Motor.........................................................50/60 Hz
Rotações em vazio..................................3.700 r.p.m
Tipo laser.......................................................................650 nm
<5 mW
Classe laser................................................................................3 R
Dimensões do disco de serra:
Diâmetro exterior.........................................300 mm
Diâmetro interior............................................30 mm
Prato giratório:
Orientável da direita para a esquerda até 45°, com
encravamento fixo a 0°, 15°, 22,5°, 30° e 45°.
Cabeçal basculante:
Inclinável de 90° a 45° em relação à base, e em qualquer
posição de rotação do prato de 0° até 45° no sentido
esquerdo do mesmo.
Peso..............................................................20 Kg
Dimensões da embalagem..........590x580x450 mm
Nível de pressão acústica contínuo
equivalente ponderado A...............................................96 dBA
Nível de potência acústica A........................................107 dBA
Incerteza.........................................................................K = 3 dBA
Usar protecção auricular!
Valores totais de vibração.....................................a
h
: 3 m/s
2
Incerteza.......................................................................K: 1,5 m/s
2
2. CAPACIDADES MAXIMAS DE CORTE
-Corte a 0° x 0° (Fig. 25)............................160 x 95 mm
(com suplemento de 36 mm)...................200 x 45 mm
-Corte a 0° x 45° (Fig. 26).........................160 x 64 mm
-Corte a 45° x 0° (Fig. 27)..........................110 x 95 mm
-Corte a 45° x 45° (Fig. 28)..........................75 x 64 mm
