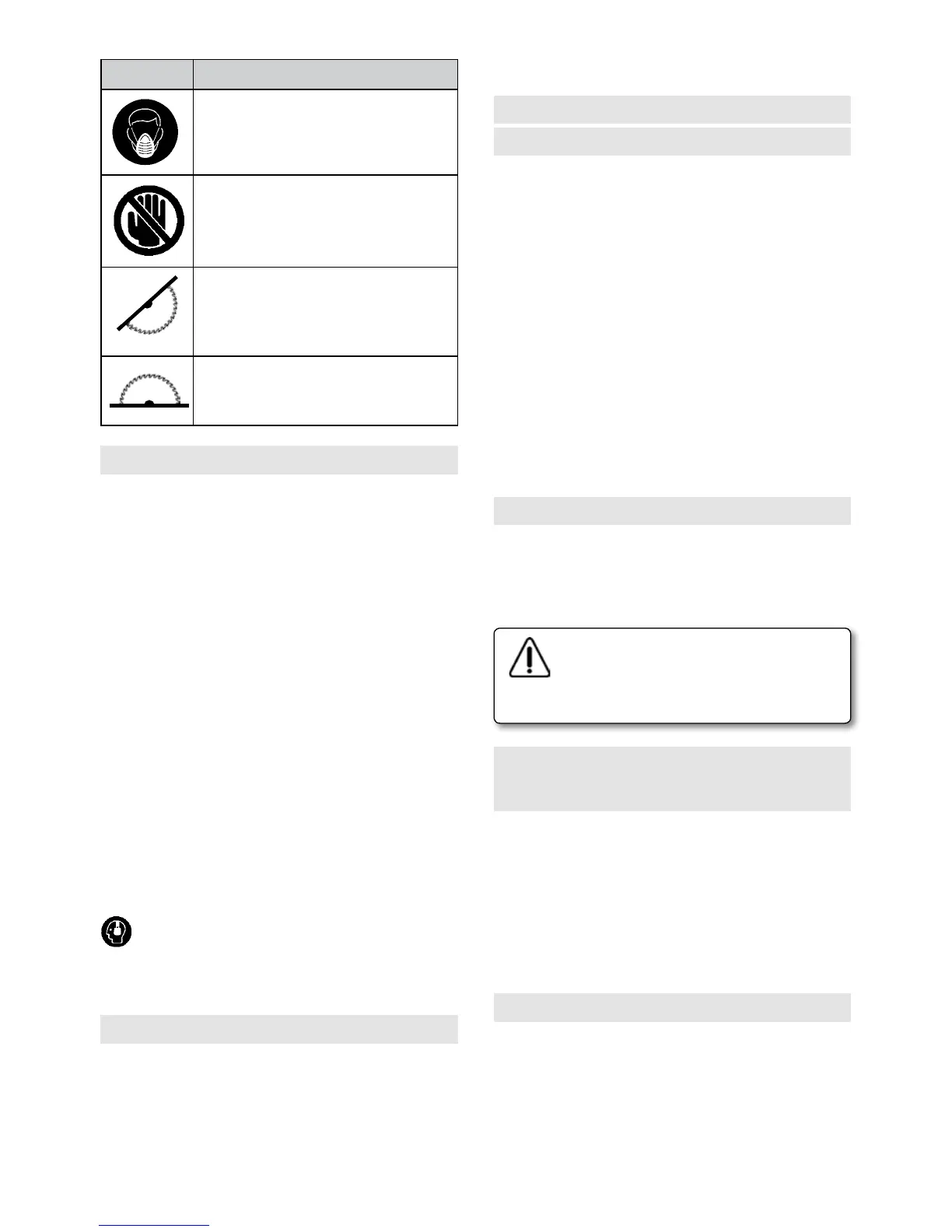

Page #3 background image
3
(*) Unicamente modelo TM33W
3. ELEMENTOS DE SEGURIDAD
3.1 INTERRUPTOR
La máquina dispone de un interruptor pulsador situado
en la empuñadura y un pulsador de enclavamiento para
el trabajo con mesa superior.
Para el trabajo de tronzado presionar sobre el botón de
puesta en marcha del interruptor a la vez que accionamos
la palanca B1 (Fig. 1) de modo que al cesar la presión
sobre esta la máquina se para automáticamente. Este
dispositivo de seguridad permite no tener que estar
presionando sobre el botón del interruptor mientras se
realiza la operación de tronzado y de este modo realizar
mas cómodamente dicha operación.
Para el trabajo de corte con mesa superior enclavar
el pulsador E1 (Fig. 8) y actuar sobre los botones de
paro marcha del interruptor. El pulsador se desclavará
automáticamente al llevar la máquina a su posición
de tronzado.
3.2 PROTECTORES MECÁNICOS
En la posición de reposo, la hoja de sierra queda to-
talmente recubierta por los protectores y la máquina
bloqueada en esta posición. La palanca B1 (Fig. 1) permite
el desbloqueo de la máquina previo al descenso.
Asegúrese de que la hoja de sierra queda
totalmente cubierta por los protectores
en la posición de reposo de la máquina.
Conserve siempre éstos en buen estado.
3.3 PROTECCIÓN CONTRA PUESTAS
EN MARCHA ACCIDENTALES POR
CORTES DEL SUMINISTRO ELÉCTRICO
La máquina está provista de un dispositivo que en caso
de caída de tensión o fallo del suministro eléctrico,
interrumpe el circuito e impide la puesta en marcha
accidental de la máquina cuando retorna la corriente,
aunque el botón de enclave del pulsador se mantenga
accionado.
Para la nueva puesta en marcha de la máquina presionar
sobre el botón de marcha del interruptor.
3.4 PROTECCIÓN CONTRA CORTOCIRCUITOS
El circuito de la máquina incorpora un fusible T1 (Fig.
8) que la protege contra cortocircuitos y sobrecargas.
El fusible se encuentra en la empuñadura de la máquina.
En caso de que fuese necesario sustituirlo por estar fuera
de servicio, proceda a desenroscar el tapón del portafu-
sible y extraiga el fusible deteriorado. Sustituyalo por
otro del mismo calibre (5x20 10A Clase T).
Simbología Significado
Utilice mascarilla antipolvo.
¡Área de peligro! Mantenga alejados
de este área las manos, dedos o brazos.
Símbolo para indicar el uso de la tron-
zadora como ingletadora.
Símbolo para indicar el uso de la tron-
zadora como sierra circular de mesa.
1. CARACTERÍSTICAS TÉCNICAS
Potencia absorbida.............................................1500 W
Motor...............................................................50/60 Hz
Revoluciones en vacío...............................3700/min
Tipo láser.......................................................................650 nm
<5 mW
Clase láser................................................................................3 R
Dimensiones disco de sierra:
diámetro exterior...................................................300 mm
diámetro interior........................................................30 mm
Plato giratorio:
Orientable a derecha e izquierda hasta 45° con enclave
fijo a: 0°- 15°- 22,5°- 30° y 45°.
Cabezal basculante:
Abatible desde 90° a 45° respecto a la base y en cualquier
posición de giro del plato desde hasta 45° en sentido
izquierdo del mismo.
Peso...................................................................................20 Kg
Dimensiones embalaje................590x580x450 mm
Nivel de Presión acústica Ponderado A...................96 dBA
Nivel de Potencia acústica Ponderada A...............107 dBA
Incertidumbre de la medición.......................................K = 3 dBA
¡Usar protectores auditivos!
Nivel total de emisión de vibraciones...................a
h
: 3 m/s
2
Incertidumbre de la medición.....................................K: 1,5 m/s
2
2. CAPACIDADES MÁXIMAS DE CORTE
-Corte a x (Fig. 25)............................160x95 mm
(con suplemento de 36 mm)....................200x45 mm
-Corte a x 45° (Fig. 26)...........................160x64 mm
-Corte a 45° x (Fig. 27)...........................110x95 mm
-Corte a 45° x 45° (Fig. 28)...........................75x64 mm
-Corte sobre la mesa superior (*)...............máx. 55 mm
