Vision AV-1900 User Manual

22 23

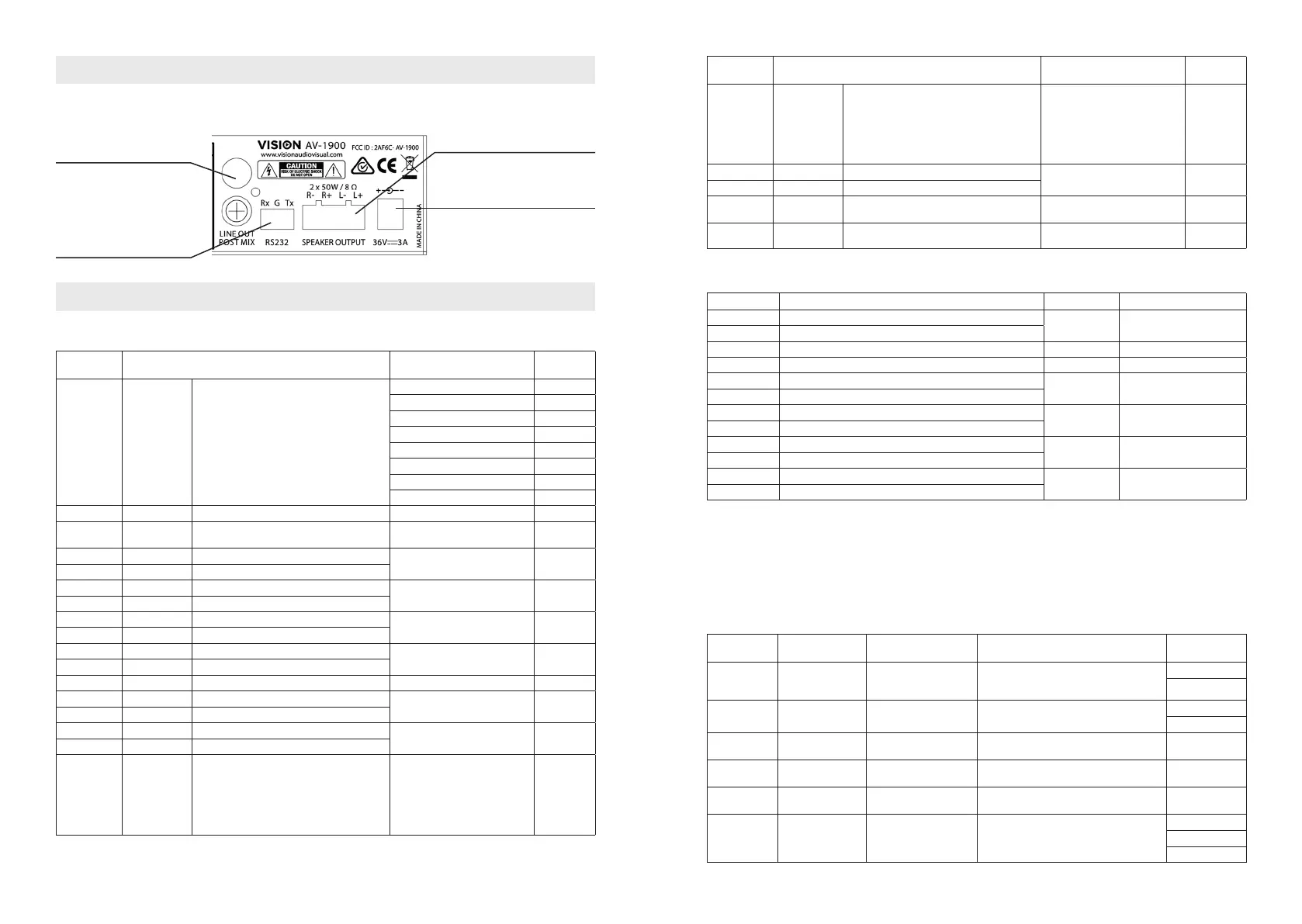

7 Salidas
Salida de nivel de línea / RCA de
audio doble
Post-mix (posmezcla): los ajustes
realizados en el panel delantero
afectan a esta salida
Phoenix de cable pelado
Control por RS-232
Nota: Si el amplificador no
respondiera a los comandos,
pruebe a intercambiar los cables
del transmisor y el receptor
Phoenix de cable pelado
Salida de altavoz
Alimentación
8 Códigos RS-232
Velocidad de transmisión en baudios: 9600 K, bit de parada: 1, intervalo de envío >80 ms, sin dígito de comprobación.
Formato de comando ASCII: 97 45 45<CR><LF>
Código
ASCII
Función Observaciones
Códigos de
retorno
97 45 45 ON Encender/desactivar el modo de espera
En funcionamiento 97 20 20 01
Volumen ENTRADA 1 XX=00-14 97 31 31 XX
Volumen ENTRADA 2 XX=00-14 97 32 32 XX
Volumen ENTRADA 3 XX=00-14 97 33 33 XX
Volumen ENTRADA 4 XX=00-14 97 34 34 XX
Volumen general XX=00-14 97 23 23 XX
Graves generales XX=00-0E 97 24 24 XX
Agudos generales XX=00-0E 97 25 25 XX
97 46 46 OFF Apagar Modo de espera 97 20 20 00
97 47 47 MUTE Activar/desactivar silencio
Desactivar silencio = 0 / Activar
silencio = 1
97 21 21 0X
97 43 43 INPUT1+ Subir volumen de ENTRADA 1
Volumen ENTRADA 1 XX=00-14 97 31 31 XX
97 1B 1B INPUT1- Bajar volumen de ENTRADA 1
97 1D 1D INPUT2+ Subir volumen de ENTRADA 2
Volumen ENTRADA 2 XX=00-14 97 32 32 XX
97 4E 4E INPUT2- Bajar volumen de ENTRADA 2
97 18 18 INPUT3+ Subir volumen de ENTRADA 3
Volumen ENTRADA 3 XX=00-14 97 33 33 XX
97 1C 1C INPUT3- Bajar volumen de ENTRADA 3
97 11 11 INPUT4+ Subir volumen de ENTRADA 4
Volumen ENTRADA 4 XX=00-14 97 34 34 XX
97 10 10 INPUT4- Bajar volumen de ENTRADA 4
97 1A 1A BT_RESET Desconectar Bluetooth / 97 26 26 00
97 15 15 TREBLE+ Aumentar la ganancia de agudos +1dB
Ganancia de agudos XX=00-0E 97 25 25 XX
97 17 17 TREBLE- Reducir la ganancia de agudos -1dB
97 19 19 BASS+ Aumentar la ganancia de graves +1dB
Graves generales XX=00-0E 97 24 24 XX
97 16 16 BASS- Reducir la ganancia de graves -1dB
97 4A 4A RESET Restablecer todo
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
Código
ASCII
Función Observaciones
Códigos de
retorno
97 4B 4B MAXVOL Volumen máximo
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
97 40 40 VOL+ Subir volumen/ desactivar silencio
Volumen general XX=00-14 97 23 23 XX
97 44 44 VOL- Bajar volumen/ desactivar silencio
97 12 12
AUTOSTANDBY
ON
MODO DE ESPERA AUTOMÁTICO ACTIVADO 97 28 28 01
97 13 13
AUTOSTANDBY
OFF
MODO DE ESPERA AUTOMÁTICO
DESACTIVADO
97 28 28 00
Códigos de direccionamiento directo del volumen
Código ASCII Función Observaciones Códigos de retorno
97 AX AX X = 0-F Establecer volumen general entre 0 y 15
xx =01-14 97 23 23 xx
97 BX BX X = 0-4 Establecer volumen general entre 16 y 20
97 CX CX X = 0-E Establecer volumen de graves entre 0 y 14 xx =01 -0E 97 24 24 xx
97 DX DX X = 0-E Establecer volumen de agudos entre 0 y 14 xx =01 -0E 97 25 25 xx
97 EX EX X =0-F Establecer volumen de ENTRADA 1 entre 0 y 15
xx =01-14 97 31 31 xx
97 FX FX X =0-4 Establecer volumen de ENTRADA 1 entre 16 y 20
97 5X 5X X =0-F Establecer volumen de ENTRADA 2 entre 0 y 15
xx =01-14 97 32 32 xx
97 0X 0X X =0-4 Establecer volumen de ENTRADA 2 entre 16 y 20
97 6X 6X X =0-F Establecer volumen de ENTRADA 3 entre 0 y 15
xx =01-14 97 33 33 xx
97 7X 7X X =0-4 Establecer volumen de ENTRADA 3 entre 16 y 20
97 8X 8X X =0-F Establecer volumen de ENTRADA 4 entre 0 y 15
xx =01-14 97 34 34 xx
97 9X 9X X =0-4 Establecer volumen de ENTRADA 4 entre 16 y 20
Códigos de retorno
• Respuesta de la unidad = 97 ** ** 0X/XX 0A
• Todas las respuestas acaban con \x0A o LineFeed
• Muestras de comandos y respuestas
» Power Query – Comando - \x97\x20\x20
» Power Query – Respuesta – STANDBY 97 20 20 01\x0A = Encendido/ Sin fallos
» Power Query – Respuesta – STANDBY 97 20 20 00\x0A = Apagado/ En modo de espera
Código ASCII Nombre Función Observaciones
Códigos de
retorno
97 20 20 STANDBY
Estado de
funcionamiento del
altavoz
Altavoz APAGADO/ En modo de espera
Altavoz ENCENDIDO/ En funcionamiento
97 20 20 00
97 20 20 01
97 21 21 MUTE
Activar/desactivar
silencio
Silencio desactivado = 0
Silencio activado = 1
97 21 21 00
97 21 21 01
97 23 23 Master_GAIN_GET Ganancia de volumen
20 niveles en total, código hexadecimal
XX=00-14
97 23 23 XX
97 24 24
Master_B_GAIN_
GET
Ganancia de graves
14 niveles en total, código hexadecimal
XX=00-0E
97 24 24 XX
97 25 25
Master_T_GAIN_
GET
Ganancia de agudos
14 niveles en total, código hexadecimal
XX=00-0E
97 25 25 XX
97 26 26 BT_BIT Estado de Bluetooth
BT no emparejado = 0
BT emparejado, en pausa = 1
BT emparejado, funcionando = 2
97 26 26 00
97 26 26 01
97 26 26 02
