Vision AV-1900 User Manual

28 29

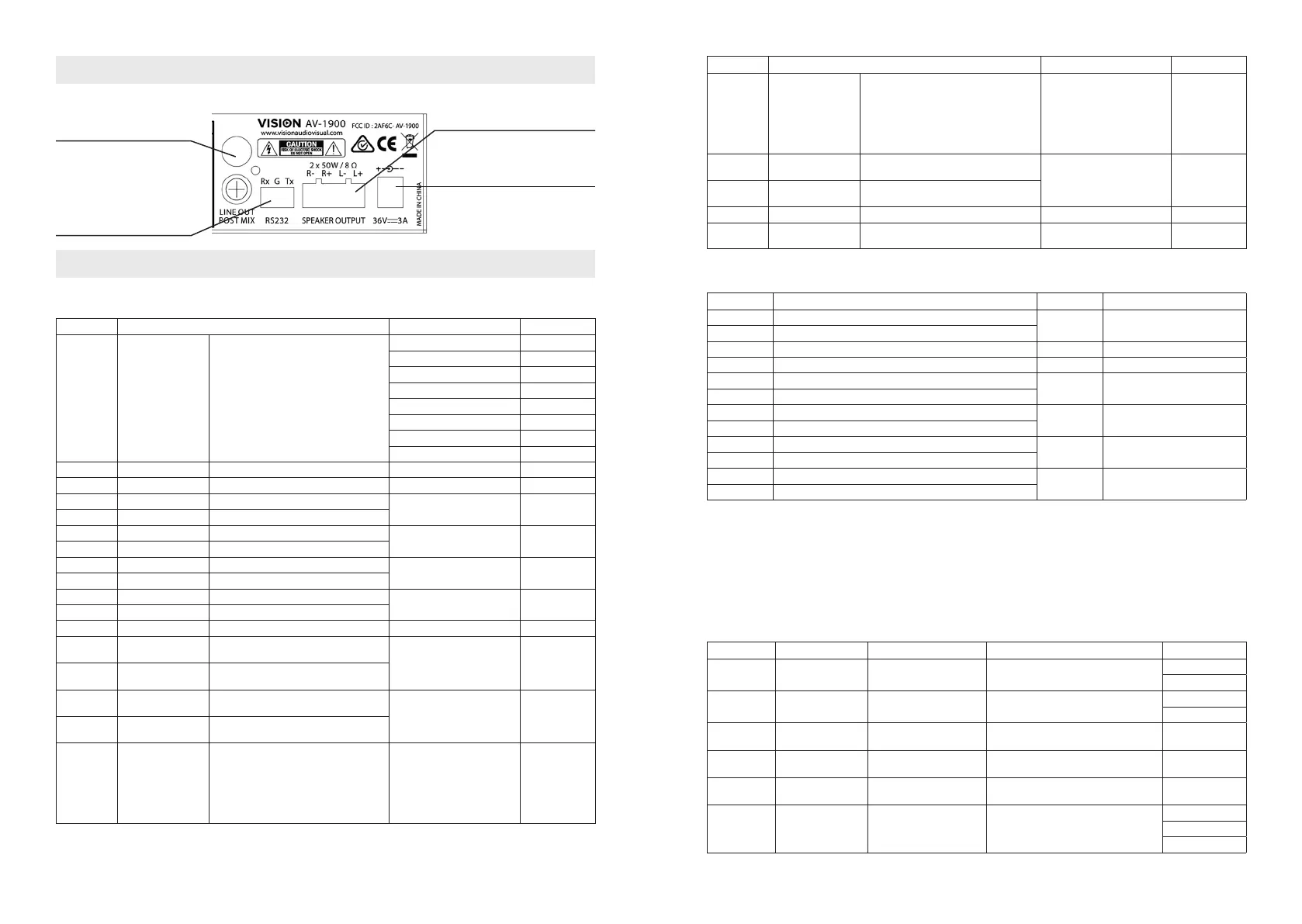

7 Sorties
Sortie niveau ligne par RCA double
Les réglages post-mixage en
façade se répercutent sur cette
sortie
Euroblock à fil nu
Contrôle RS-232
Remarque : si l’amplificateur ne
répond pas à vos commandes,
essayez d’intervertir les câbles
Tx et Rx
Euroblock à fil nu
Sortie haut-parleurs
Alimentation
8 Codes RS-232
Débit: 9600ko, Bit d’arrêt: 1, Intervalle d’acheminement> 80ms, Aucun chiffre de contrôle.
Format de commande ASCII : 97 45 45<CR><LF>
Code ASCII Fonction Remarques Codes de retour
97 45 45 ON Mise en marche/Sortie de l’état de veille
En fonctionnement 97 20 20 01
ENTRÉE 1 Volume XX=00-14 97 31 31 XX
ENTRÉE 2 Volume XX=00-14 97 32 32 XX
ENTRÉE 3 Volume XX=00-14 97 33 33 XX
ENTRÉE 4 Volume XX=00-14 97 34 34 XX
Volume maître XX=00-14 97 23 23 XX
Graves maître XX=00-0E 97 24 24 XX
Aigus maître XX=00-0E 97 25 25 XX
97 46 46 OFF Arrêt Veille 97 20 20 00
97 47 47 MUTE Coupure/Activation du son Activation= 0/ Coupure= 1 97 21 21 0X
97 43 43 INPUT1+ ENTRÉE 1 volume +
ENTRÉE 1 Volume XX=00-14 97 31 31 XX
97 1B 1B INPUT1- ENTRÉE 1 volume -
97 1D 1D INPUT2+ ENTRÉE 2 volume +
ENTRÉE 2 Volume XX=00-14 97 32 32 XX
97 4E 4E INPUT2- ENTRÉE 2 volume -
97 18 18 INPUT3+ ENTRÉE 3 volume +
ENTRÉE 3 Volume XX=00-14 97 33 33 XX
97 1C 1C INPUT3- ENTRÉE 3 volume -
97 11 11 INPUT4+ ENTRÉE 4 volume +
ENTRÉE 4 Volume XX=00-14 97 34 34 XX
97 10 10 INPUT4- ENTRÉE 4 volume -
97 1A 1A BT_RESET Déconnexion BT / 97 26 26 00
97 15 15 TREBLE+
Augmentation de l’amplification des
aigus (+1dB)
Gain aigus XX=00-0E 97 25 25 XX
97 17 17 TREBLE-
Diminution de l’amplification des aigus
(-1dB)
97 19 19 BASS+
Augmentation de l’amplification des
graves (+1dB)
Graves maître XX=00-0E 97 24 24 XX
97 16 16 BASS-
Diminution de l’amplification des graves
(-1dB)
97 4A 4A RESET Réinitialisation totale
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
Code ASCII Fonction Remarques Codes de retour
97 4B 4B MAXVOL Volume max
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
97 40 40 VOL+
Augmentation du volume/Réactivation
du son
Volume maître XX=00-14 97 23 23 XX
97 44 44 VOL-
Diminution du volume/Réactivation
du son
97 12 12 AUTOSTANDBY ON MISE EN VEILLE AUTOMATIQUE ACTIVÉE 97 28 28 01
97 13 13 AUTOSTANDBY OFF
MISE EN VEILLE AUTOMATIQUE
DÉSACTIVÉE
97 28 28 00
Codes de volume en adressage direct
Code ASCII Fonction Remarques Codes de retour
97 AX AX X= 0-F Réglage du volume maître sur 0-15
xx =01-14 97 23 23 xx
97 BX BX X= 0-4 Réglage du volume maître sur 16-20
97 CX CX X =0-E Réglage du volume des graves sur 0-14 xx =01 -0E 97 24 24 xx
97 DX DX X =0-E Réglage du volume des aigus sur 0-14 xx =01 -0E 97 25 25 xx
97 EX EX X =0-F Réglage du volume ENTRÉE 1 sur 0-15
xx =01-14 97 31 31 xx
97 FX FX X =0-4 Réglage du volume ENTRÉE 1 sur 16-20
97 5X 5X X =0-F Réglage du volume ENTRÉE 2 sur 0-15
xx =01-14 97 32 32 xx
97 0X 0X X =0-4 Réglage du volume ENTRÉE 2 sur 16-20
97 6X 6X X =0-F Réglage du volume ENTRÉE 3 sur 0-15
xx =01-14 97 33 33 xx
97 7X 7X X =0-4 Réglage du volume ENTRÉE 3 sur 16-20
97 8X 8X X =0-F Réglage du volume ENTRÉE 4 sur 0-15
xx =01-14 97 34 34 xx
97 9X 9X X =0-4 Réglage du volume ENTRÉE 4 sur 16-20
Codes de retour
• Réponse de l’unité= 97 ** ** 0X/XX 0A
• Toutes les réponses se terminent par \x0A soit LineFeed
• Exemples de commandes et de réponses
» Power Query – Commande - \x97\x20\x20
» Power Query – Réponse – STANDBY 97 20 20 01\x0A = Marche/Aucune erreur
» Power Query – Réponse – STANDBY 97 20 20 00\x0A= Arrêt/Veille
Code ASCII Nom Fonction Remarques Codes de retour
97 20 20 STANDBY
État de fonctionnement
du haut-parleur
Haut-parleur Désactivé/En veille
Haut-parleur Activé/En marche
97 20 20 00
97 20 20 01
97 21 21 MUTE
Coupure du son activée/
désactivée
Coupure du son désactivée=0
Coupure du son activée=1
97 21 21 00
97 21 21 01
97 23 23 Master_GAIN_GET Amplification du volume
20 niveaux au total, XX=00-14 en code
hexadécimal
97 23 23 XX
97 24 24
Master_B_GAIN_
GET
Amplification des graves
14 niveaux au total, XX=00-0E en code
hexadécimal
97 24 24 XX
97 25 25
Master_T_GAIN_
GET
Amplification des aigus
14 niveaux au total, XX=00-0E en code
hexadécimal
97 25 25 XX
97 26 26 BT_BIT État du Bluetooth
BT désappairé= 0
BT appairé, Pause= 1
BT appairé, Lecture= 2
97 26 26 00
97 26 26 01
97 26 26 02
