54 55

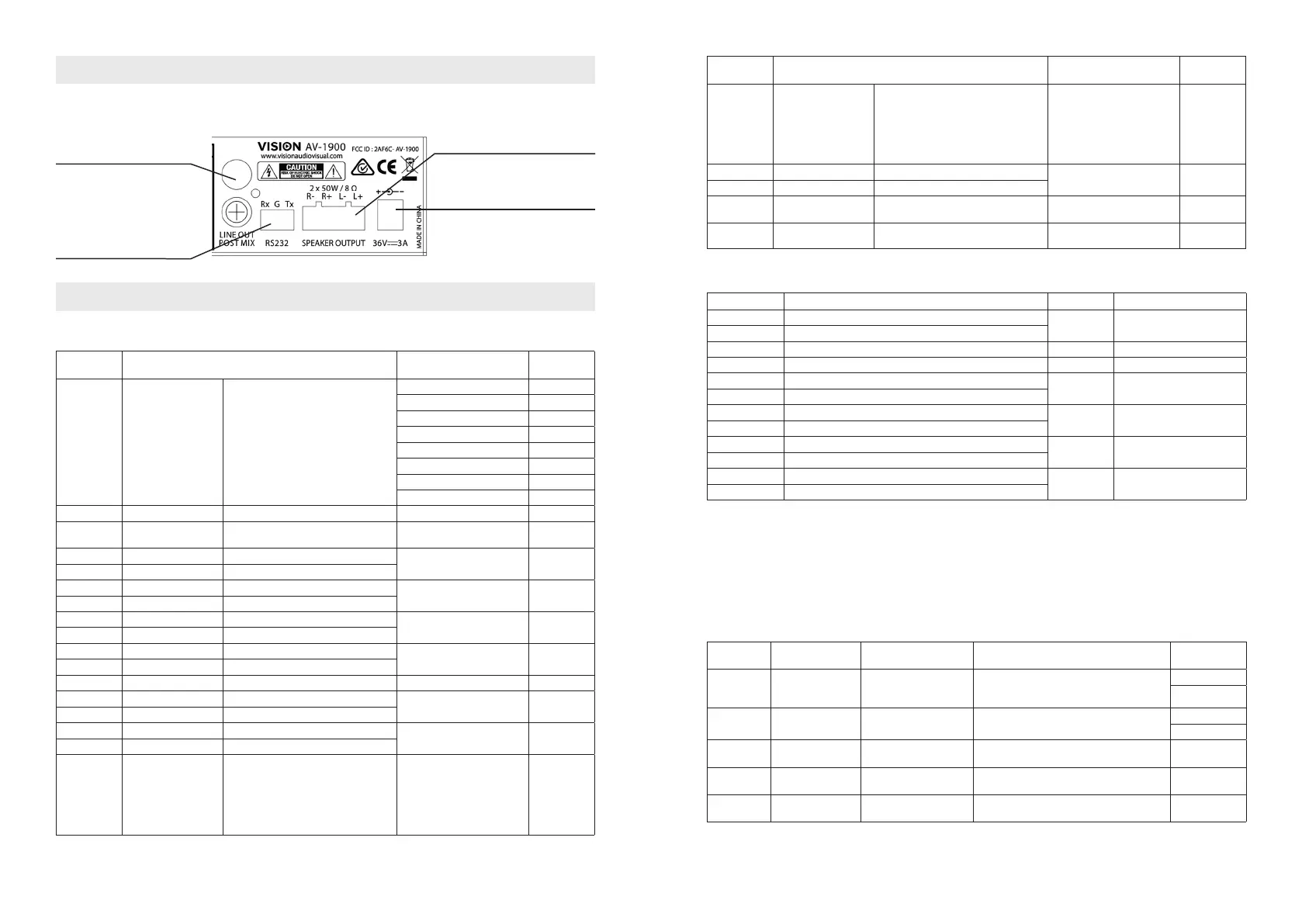

7 Saídas
Saída de nível de linha através
de RCA 2 canais
Pós-mistura – as regulações no
painel dianteiro afetam esta
saída.
Conector Phoenix de fio nu
Controlo por RS-232
Nota: se o amplificador não
responder aos comandos, tente
trocar os fios do transmissor e
do recetor.
Conector Phoenix de fio nu
Saída para o altifalante
Alimentação
8 Códigos RS-232
Velocidade de transmissão: 9600 K; Bit de paragem: 1; Intervalo de entrega: > 80 ms; Sem dígito de verificação.
Formato de comando ASCII: 97 45 45<CR><LF>
Código ASCII Função Comentários
Códigos de
retorno
97 45 45 ON Ligar / Terminar o modo de espera
A funcionar 97 20 20 01
ENTRADA 1 Volume XX=00-14 97 31 31 XX
ENTRADA 2 Volume XX=00-14 97 32 32 XX
ENTRADA 3 Volume XX=00-14 97 33 33 XX
ENTRADA 4 Volume XX=00-14 97 34 34 XX
Volume principal XX=00-14 97 23 23 XX
Graves principais XX=00-0E 97 24 24 XX
Agudos principais XX=00-0E 97 25 25 XX
97 46 46 OFF Desligar Em espera 97 20 20 00
97 47 47 MUTE Mute (sem som) ligado/desligado
Mute (sem som) desligado = 0
/ Mute (sem som) = 1
97 21 21 0X
97 43 43 INPUT1+ ENTRADA 1 volume +
ENTRADA 1 Volume XX=00-14 97 31 31 XX
97 1B 1B INPUT1- ENTRADA 1 volume -
97 1D 1D INPUT2+ ENTRADA 2 volume +
ENTRADA 2 Volume XX=00-14 97 32 32 XX
97 4E 4E INPUT2- ENTRADA 2 volume -
97 18 18 INPUT3+ ENTRADA 3 volume +
ENTRADA 3 Volume XX=00-14 97 33 33 XX
97 1C 1C INPUT3- ENTRADA 3 volume -
97 11 11 INPUT4+ ENTRADA 4 volume +
ENTRADA 4 Volume XX=00-14 97 34 34 XX
97 10 10 INPUT4- ENTRADA 4 volume -
97 1A 1A BT_RESET Desligar Bluetooth / 97 26 26 00
97 15 15 TREBLE+ Aumentar ganho de agudos em +1 dB
Ganho de agudos XX=00-0E 97 25 25 XX
97 17 17 TREBLE- Diminuir ganho de agudos em -1 dB
97 19 19 BASS+ Aumentar ganho de graves em +1 dB
Graves principais XX=00-0E 97 24 24 XX
97 16 16 BASS- Diminuir ganho de graves em -1 dB
97 4A 4A RESET Reinicializar tudo
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
Código ASCII Função Comentários
Códigos de
retorno
97 4B 4B MAXVOL Volume máximo
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
97 40 40 VOL+ Volume + / com som
Volume principal XX=00-14 97 23 23 XX
97 44 44 VOL- Volume - / com som
97 12 12 AUTOSTANDBY ON
MODO DE ESPERA AUTOMÁTICO
LIGADO
97 28 28 01
97 13 13 AUTOSTANDBY OFF
MODO DE ESPERA AUTOMÁTICO
DESLIGADO
97 28 28 00
Códigos de volume com endereçamento direto
Código ASCII Função Comentários Códigos de retorno
97 AX AX X =0-F Definir o volume principal para 0-15
xx =01-14 97 23 23 xx
97 BX BX X =0-4 Definir o volume principal para 16-20
97 CX CX X =0-E Definir o volume de graves para 0-14 xx =01 -0E 97 24 24 xx
97 DX DX X =0-E Definir o volume de agudos para 0-14 xx =01 -0E 97 25 25 xx
97 EX EX X =0-F Definir o volume de ENTRADA 1 para 0-15
xx =01-14 97 31 31 xx
97 FX FX X =0-4 Definir o volume de ENTRADA 1 para 16-20
97 5X 5X X =0-F Definir o volume de ENTRADA 2 para 0-15
xx =01-14 97 32 32 xx
97 0X 0X X =0-4 Definir o volume de ENTRADA 2 para 16-20
97 6X 6X X =0-F Definir o volume de ENTRADA 3 para 0-15
xx =01-14 97 33 33 xx
97 7X 7X X =0-4 Definir o volume de ENTRADA 3 para 16-20
97 8X 8X X =0-F Definir o volume de ENTRADA 4 para 0-15
xx =01-14 97 34 34 xx
97 9X 9X X =0-4 Definir o volume de IENTRADA 4 para 16-20
Códigos de retorno
• Resposta da unidade = 97 ** ** 0X/XX 0A
• Todas as respostas terminam em \x0A ou LineFeed
• Exemplos de comandos e respostas
» Power Query – Comando – \x97\x20\x20
» Power Query – Resposta – STANDBY 97 20 20 01\x0A = Ligado/Sem falhas
» Power Query – Resposta – STANDBY 97 20 20 00\x0A = Desligado/Em espera
Código
ASCII
Nome Função Comentários
Códigos de
retorno
97 20 20 STANDBY
Estado de
funcionamento do
altifalante
Altifalante desligado/em espera
Altifalante ligado/a funcionar
97 20 20 00
97 20 20 01
97 21 21 MUTE
Mute (sem som) ligado/
desligado
Mute (sem som) desligado = 0
Mute (sem som) = 1
97 21 21 00
97 21 21 01
97 23 23 Master_GAIN_GET Ganho de volume
Total de 20 níveis; código hexadecimal
XX=00-14
97 23 23 XX
97 24 24
Master_B_GAIN_
GET
Ganho de graves
Total de 14 níveis; código hexadecimal
XX=00-0E
97 24 24 XX
97 25 25
Master_T_GAIN_
GET
Ganho de agudos
Total de 14 níveis; código hexadecimal
XX=00-0E
97 25 25 XX
