10 11

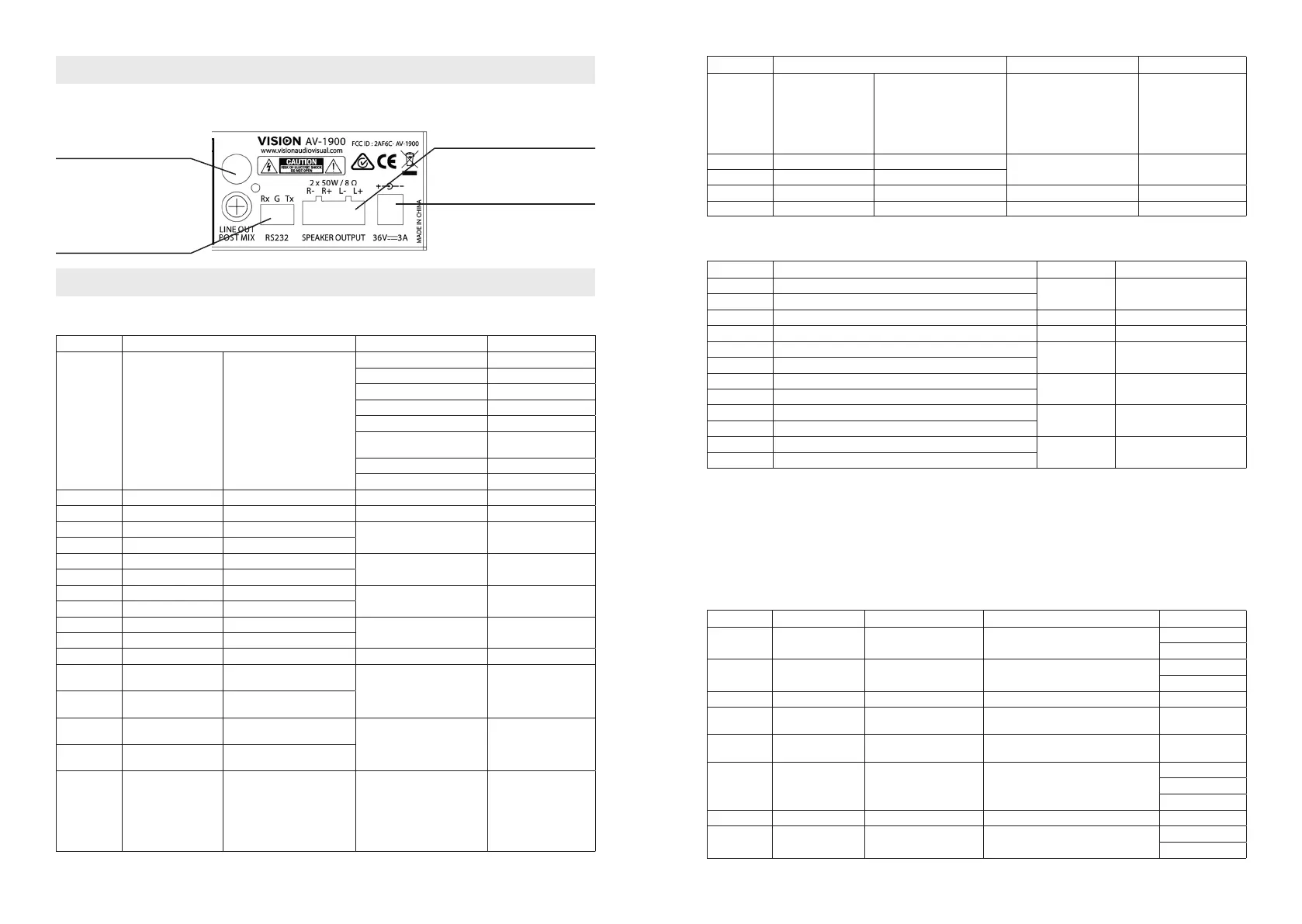

7 Udgange
2-Phono / RCA
referenceniveauudgang
Post-mix – justeringer på
frontpanelet påvirker denne
udgang
Phoenix uisoleret ledning
RS-232-kontrol
Bemærk: Hvis forstærkeren
ikke reagerer på kommandoer,
skal du prøve at bytte om på
kablerne til Tx og Rx
Phoenix uisoleret ledning
Højttalerudgang
Strøm
8 RS-232 koder
Baudhastighed: 9600K, Stopbit: 1, Leveringsinterval >80ms, Intet kontrolciffer. ASCII-kommandoformat: 97 45 45<CR><LF>
ASCII-kode Funktion Bemærkninger Returkoder
97 45 45 ON Tænd/start fra standby
Arbejder 97 20 20 01
INDGANG 1 Volume XX=00-14 97 31 31 XX
INDGANG 2 Volume XX=00-14 97 32 32 XX
INDGANG 3 Volume XX=00-14 97 33 33 XX
INDGANG 4 Volume XX=00-14 97 34 34 XX
Overordnet lydstyrke
XX=00-14
97 23 23 XX
Overordnet bas XX=00-0E 97 24 24 XX
Overordnet diskant XX=00-0E 97 25 25 XX
97 46 46 OFF Sluk Standby 97 20 20 00
97 47 47 MUTE Slå lyd til/fra Slå lyd til = 0 / Slå lyd fra = 1 97 21 21 0X
97 43 43 INPUT1+ INDGANG 1 lydstyrke +
INDGANG 1 Volume XX=00-14 97 31 31 XX
97 1B 1B INPUT1- INDGANG 1 lydstyrke -
97 1D 1D INPUT2+ INDGANG 2 lydstyrke +
INDGANG 2 Volume XX=00-14 97 32 32 XX
97 4E 4E INPUT2- INDGANG 2 lydstyrke -
97 18 18 INPUT3+ INDGANG 3 lydstyrke +
INDGANG 3 Volume XX=00-14 97 33 33 XX
97 1C 1C INPUT3- INDGANG 3 lydstyrke -
97 11 11 INPUT4+ INDGANG 4 lydstyrke +
INDGANG 4 Volume XX=00-14 97 34 34 XX
97 10 10 INPUT4- INDGANG 4 lydstyrke -
97 1A 1A BT_RESET Frakobl BT / 97 26 26 00
97 15 15 TREBLE+
Øg diskantforstærkningen
med +1 dB
Diskantforstærkning
XX=00-0E
97 25 25 XX
97 17 17 TREBLE-
Sænk diskantforstærkningen
med -1 dB
97 19 19 BASS+
Øg basforstærkningen med
+1 dB
Overordnet bas XX=00-0E 97 24 24 XX
97 16 16 BASS-
Sænk basforstærkningen
med -1 dB
97 4A 4A RESET Nulstil alle
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
ASCII-kode Funktion Bemærkninger Returkoder
97 4B 4B MAXVOL Maks. lydstyrke
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
97 40 40 VOL+ Lydstyrke +/deaktivér lydløs
Overordnet lydstyrke
XX=00-14
97 23 23 XX
97 44 44 VOL- Lydstyrke -/deaktivér lydløs
97 12 12 AUTOSTANDBY ON AUTO STANDBY TÆNDT 97 28 28 01
97 13 13 AUTOSTANDBY OFF AUTO STANDBY SLUKKET 97 28 28 00
Lydstyrkekoder ved direkte indgang
ASCII-kode Funktion Bemærkninger Returkoder
97 AX AX X =0-F Sæt overordnet lydstyrke til 0-15
xx =01-14 97 23 23 xx
97 BX BX X =0-4 Sæt overordnet lydstyrke til 16-20
97 CX CX X =0-E Sæt baslydstyrke til 0-14 xx =01 -0E 97 24 24 xx
97 DX DX X =0-E Sæt diskantlydstyrke til 0-14 xx =01 -0E 97 25 25 xx
97 EX EX X =0-F Sæt INDGANG 1 lydstyrke til 0-15
xx =01-14 97 31 31 xx
97 FX FX X =0-4 Sæt INDGANG 1 lydstyrke til 16-20
97 5X 5X X =0-F Sæt INDGANG 2 lydstyrke til 0-15
xx =01-14 97 32 32 xx
97 0X 0X X =0-4 Sæt INDGANG 2 lydstyrke til 16-20
97 6X 6X X =0-F Sæt INDGANG 3 lydstyrke til 0-15
xx =01-14 97 33 33 xx
97 7X 7X X =0-4 Sæt INDGANG 3 lydstyrke til 16-20
97 8X 8X X =0-F Sæt INDGANG 4 lydstyrke til 0-15
xx =01-14 97 34 34 xx
97 9X 9X X =0-4 Sæt INDGANG 4 lydstyrke til 16-20
Returkoder
• Svar fra enhed = 97 ** ** 0X/XX 0A
• Alle svar ender på \x0A eller LineFeed
• Eksempler på kommandoer og svar
» Power Query – Kommando - \x97\x20\x20
» Power Query – Svar – STANDBY 97 20 20 01\x0A = Tændt/ingen fejl
» Power Query – Svar – STANDBY 97 20 20 00\x0A = Slukket/Standby
ASCII-kode Navn Funktion Bemærkninger Returkoder
97 20 20 STANDBY
Arbejdsstatus for
højttaler
Højttaler SLUKKET/Standby
Højttaler TÆNDT/I funktion
97 20 20 00
97 20 20 01
97 21 21 MUTE Lydløs slået til/fra
Lydløs slået fra = 0
Lydløs = 1
97 21 21 00
97 21 21 01
97 23 23 Master_GAIN_GET Øget lydstyrke I alt 20 trin XX=00-14 HEX-kode 97 23 23 XX
97 24 24
Master_B_GAIN_
GET
Øget bas I alt 14 trin, XX=00-0E HEX-kode 97 24 24 XX
97 25 25
Master_T_GAIN_
GET
Øget diskant I alt 14 trin XX=00-0E HEX-kode 97 25 25 XX
97 26 26 BT_BIT Bluetooth-status
BT ikke parret = 0
BT parret, Pause= 1
BT parret, Afspilning = 2
97 26 26 00
97 26 26 01
97 26 26 02
97 27 27 BT Device Bluetooth-navn Længde=0# Navn= xxx HEX-kode 97 27 27 0# xxx
97 28 28 AUTO_STANDBY Status for auto standby
Automatisk standby slukket = 0
Automatisk standby tændt = 1
97 28 28 00
97 28 28 01
