16 17

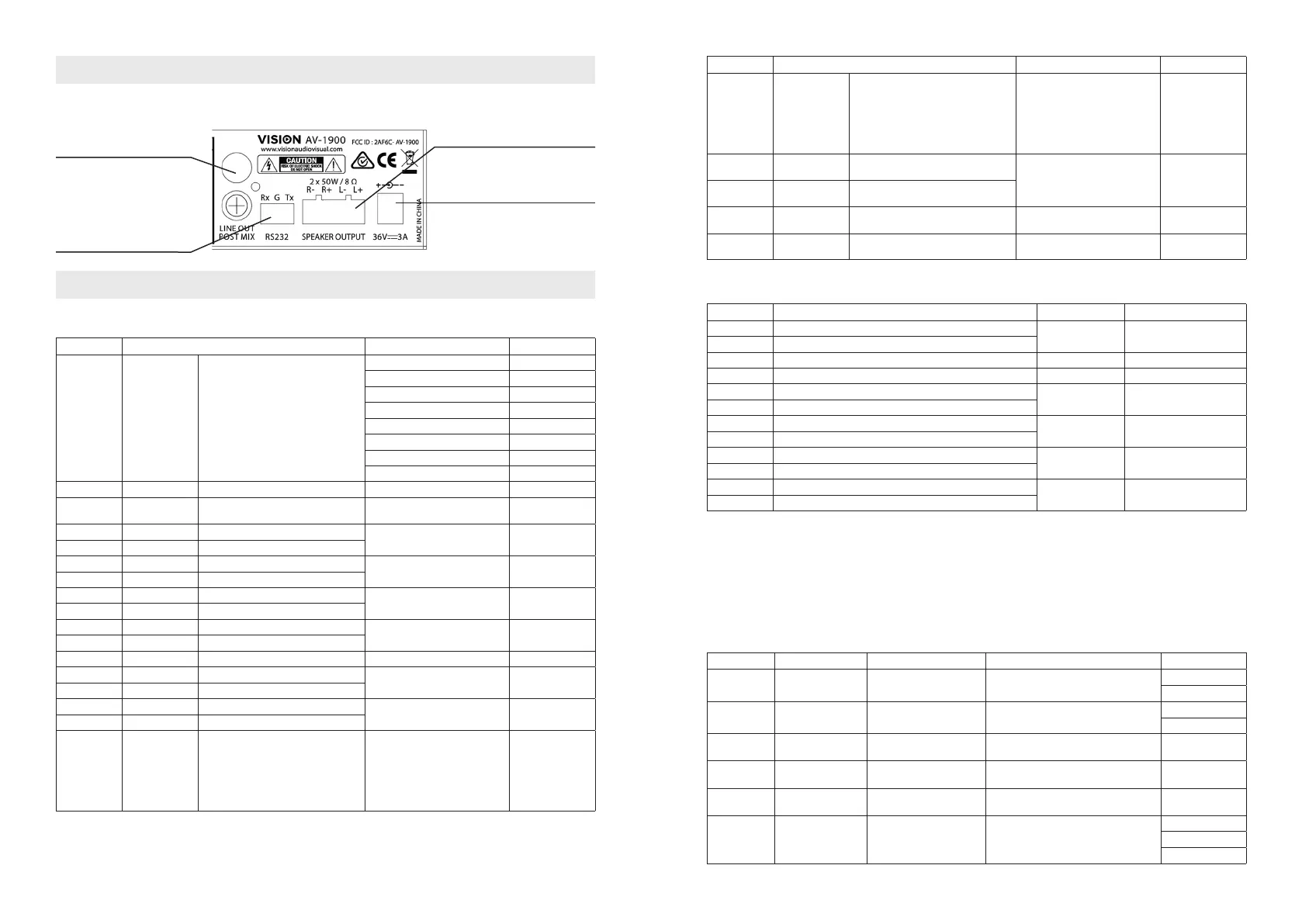

7 Ausgänge
2-Cinch / RCA-Line-Pegel-
Ausgang
Post-Mix: Einstellungen an der
Vorderseite wirken sich auf
diesen Ausgang aus.
Phoenix-Klemme für Blankdraht
RS-232-Steuerung
Hinweis: Wenn der Verstärker
nicht auf Befehle reagiert,
versuchen Sie Sendekabel (Tx)
und Empfangskabel (Rx) zu
vertauschen
Phoenix-Klemme für Blankdraht
Lautsprecherausgang
Stromversorgung
8 RS-232-Codes
Baudrate: 9600K, Stopp-Bit: 1, Sendeintervall >80ms, keine Prüfziffer. ASCII-Befehlsformat: 97 45 45<CR><LF>
ASCII-Code Funktion Anmerkungen Rückgabecodes
97 45 45 ON Einschalten/Ruhemodus beenden
In Betrieb 97 20 20 01
EINGANG 1 Lautstärke XX=00-14 97 31 31 XX
EINGANG 2 Lautstärke XX=00-14 97 32 32 XX
EINGANG 3 Lautstärke XX=00-14 97 33 33 XX
EINGANG 4 Lautstärke XX=00-14 97 34 34 XX
Gesamtlautstärke XX=00-14 97 23 23 XX
Hauptregler Bass XX=00-0E 97 24 24 XX
Hauptregler Höhen XX=00-0E 97 25 25 XX
97 46 46 OFF Ausschalten Ruhemodus 97 20 20 00
97 47 47 MUTE Stummschaltung ein/aus
Stummschaltung aus = 0 /
Stummschaltung = 1
97 21 21 0X
97 43 43 INPUT1+ EINGANG 1 Lautstärke +
EINGANG 1 Lautstärke XX=00-14 97 31 31 XX
97 1B 1B INPUT1- EINGANG 1 Lautstärke -
97 1D 1D INPUT2+ EINGANG 2 Lautstärke +
EINGANG 2 Lautstärke XX=00-14 97 32 32 XX
97 4E 4E INPUT2- EINGANG 2 Lautstärke -
97 18 18 INPUT3+ EINGANG 3 Lautstärke +
EINGANG 3 Lautstärke XX=00-14 97 33 33 XX
97 1C 1C INPUT3- EINGANG 3 Lautstärke -
97 11 11 INPUT4+ EINGANG 4 Lautstärke +
EINGANG 4 Lautstärke XX=00-14 97 34 34 XX
97 10 10 INPUT4- EINGANG 4 Lautstärke -
97 1A 1A BT_RESET BT trennen / 97 26 26 00
97 15 15 TREBLE+ Höhenverstärkung um +1dB erhöhen
Höhenverstärkung XX=00-0E 97 25 25 XX
97 17 17 TREBLE- Höhenverstärkung um -1dB senken
97 19 19 BASS+ Bassverstärkung um +1dB erhöhen
Hauptregler Bass XX=00-0E 97 24 24 XX
97 16 16 BASS- Bassverstärkung um -1DB senken
97 4A 4A RESET Alle zurücksetzen
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
ASCII-Code Funktion Anmerkungen Rückgabecodes
97 4B 4B MAXVOL Max. Lautstärke
97 23 23 0A
97 25 25 07
97 24 24 07
97 31 31 0A
97 32 32 0A
97 33 33 0A
97 34 34 0A
97 40 40 VOL+
Lautstärke + /Stummschaltung
beenden
Gesamtlautstärke XX=00-14 97 23 23 XX
97 44 44 VOL-
Lautstärke - /Stummschaltung
beenden
97 12 12
AUTOSTANDBY
ON
AUTOMATISCHER RUHEMODUS EIN 97 28 28 01
97 13 13
AUTOSTANDBY
OFF
AUTOMATISCHER RUHEMODUS AUS 97 28 28 00
Direkte Adresse Lautstärkecodes
ASCII-Code Funktion Anmerkungen Rückgabecodes
97 AX AX X =0-F Gesamtlautstärke auf 0-15 einstellen
xx =01-14 97 23 23 xx
97 BX BX X =0-4 Gesamtlautstärke auf 16-20 einstellen
97 CX CX X =0-E Basspegel auf 0-14 einstellen xx =01 -0E 97 24 24 xx
97 DX DX X =0-E Höhenpegel auf 0-14 einstellen xx =01 -0E 97 25 25 xx
97 EX EX X =0-F Lautstärke von EINGANG 1 auf 0-15 einstellen
xx =01-14 97 31 31 xx
97 FX FX X =0-4 Lautstärke von EINGANG 1 auf 16-20 einstellen
97 5X 5X X =0-F Lautstärke von EINGANG 2 auf 0-15 einstellen
xx =01-14 97 32 32 xx
97 0X 0X X =0-4 Lautstärke von EINGANG 2 auf 16-20 einstellen
97 6X 6X X =0-F Lautstärke von EINGANG 3 auf 0-15 einstellen
xx =01-14 97 33 33 xx
97 7X 7X X =0-4 Lautstärke von EINGANG 3 auf 16-20 einstellen
97 8X 8X X =0-4 Lautstärke von EINGANG 4 auf 0-15 einstellen
xx =01-14 97 34 34 xx
97 9X 9X X =0-4 Lautstärke von EINGANG 4 auf 16-20 einstellen
Rückgabecodes
• Antwort des Geräts = 97 ** ** 0X/XX 0A
• Alle Antworten enden auf \x0A oder LineFeed
• Beispielbefehle und -antworten
» Power Query – Befehl - \x97\x20\x20
» Power Query – Antwort – STANDBY 97 20 20 01\x0A = Ein/Keine Fehler
» Power Query – Antwort – STANDBY 97 20 20 00\x0A = Aus/Ruhemodus
ASCII-Code Name Funktion Anmerkungen Rückgabecodes
97 20 20 STANDBY
Lautsprecher-
Betriebszustand
Lautsprecher AUS/Ruhemodus
Lautsprecher EIN/in Betrieb
97 20 20 00
97 20 20 01
97 21 21 MUTE Stummschaltung ein/aus
Stummschaltung aus = 0
Stummschaltung = 1
97 21 21 00
97 21 21 01
97 23 23 Master_GAIN_GET Lautstärkeverstärkung
insgesamt 20 Stufen, XX=00-14
HEX-Code
97 23 23 XX
97 24 24
Master_B_GAIN_
GET
Bassverstärkung
insgesamt 14 Stufen, XX=00-0E
HEX-Code
97 24 24 XX
97 25 25
Master_T_GAIN_
GET
Höhenverstärkung
insgesamt 14 Stufen, XX=00-0E
HEX-Code
97 25 25 XX
97 26 26 BT_BIT Bluetooth-Status
BT nicht gekoppelt = 0
BT gekoppelt, Pause = 1
BT gekoppelt, Wiedergabe = 2
97 26 26 00
97 26 26 01
97 26 26 02
