vitapur advance - Installation

Ballast
Cordon
d’alimentation
Vis
d’installation
Dispositif d’ancrage
au mur
Connecteur pour lampe
Manchon en Quartz
Ressort à l’intérieur
du manchon en quartz
Orice de sortie
Orice d’entrée
Colliers de xation
VuCap
Joint torique
Lampe UV
Écrou libre
Masse et
ls
Chambre de UV
Fiche Verre
Insert
Joint
torique
!
Power (green)
Lamp Failure (red)
18

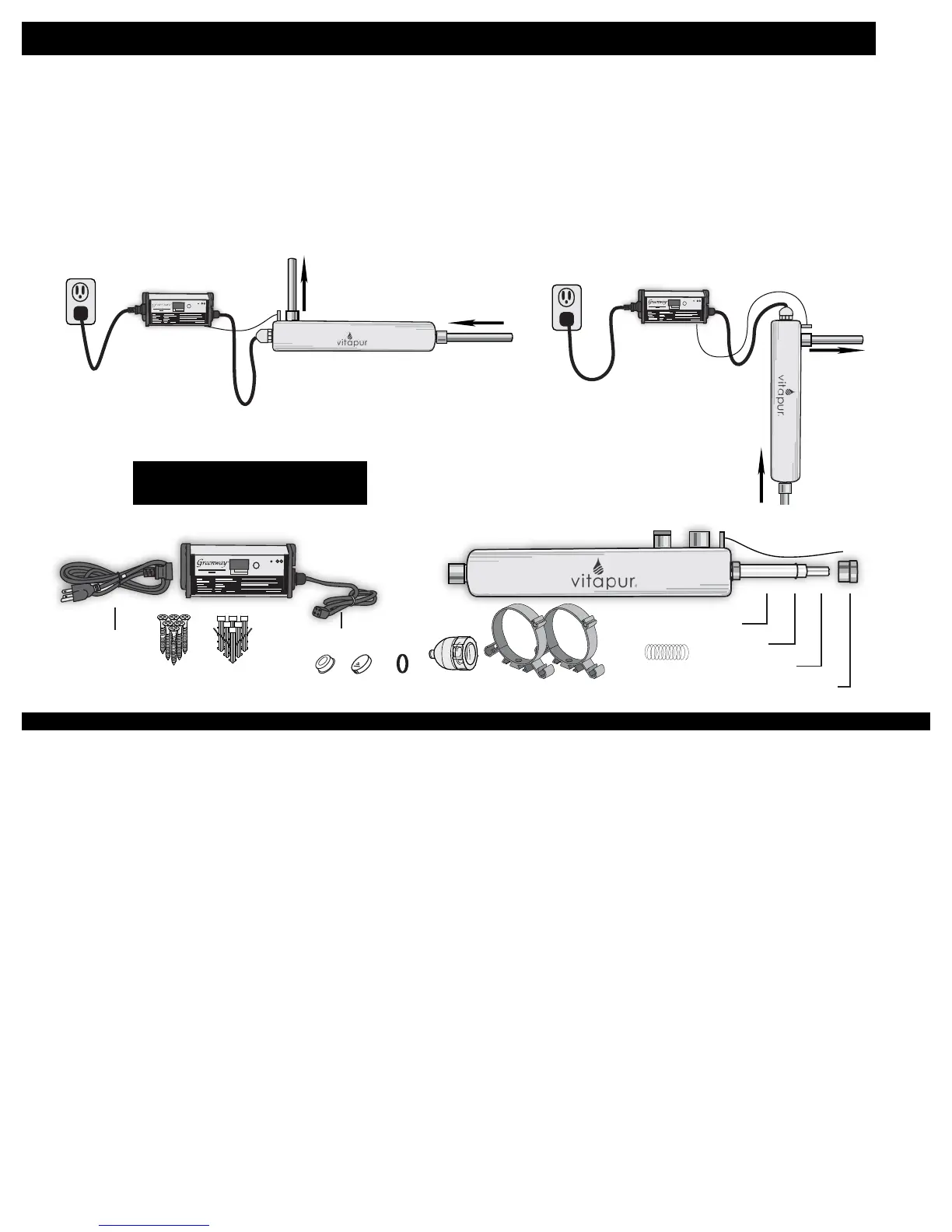

InStructIonS d’InStallatIon : InStallatIon du SyStème :
installation Verticale
• Orientation du système – les systèmes Vitapur® Advance UV devraient être installés
horizontalement ou verticalement, avec le port de sortie au-dessus du système et le port d’entrée
à la base, comme indiqué dans les diagrammes ci-dessous.
Assurez-vous que le ballast est sec et à l’écart de toute condensation potentielle. Utilisez des
boucles d’égouttement pour que l’humidité ne s’écoule pas le long du harnais de la lampe ou du l
d’alimentation dans le ballast.
Avant l’installation, retirez les couverts protecteurs des ports d’entrée et de sortie de la chambre de
réaction UV.
installation Horizontale
IdentIfIcatIon deS pIèceS :
En manipulant les lampes UV et des gaines de quartz, des gants doux ou un chiffon devraient toujours être
utilisés pour prévenir les dépôts huileux sur la surface. Les dépôts huileux de vos mains peuvent créer des
points chauds sur la surface qui peuvent mener à une défaillance prématurée de l’ampoule.
• Déterminez un emplacement approprié et assurez-vous que le système UV peut être monté selon
l’orientation adéquate.
• Fixez la pince de montage à la structure d’installation à l’aide d’une vis appropriée au poids et au
matériel de la surface.
• Placez la chambre de réaction UV dans la pince de montage et xez.
• Installez toute la plomberie d’entrée et de sortie au système (incluant toute installation de préltration et
de vanne décrite ci-dessus).
• Montez le ballast électronique dans un endroit sec à proximité de la chambre de réaction UV. Installez le
l d’alimentation et le harnais de la lampe à l’aide de boucles d’égouttement (voir l’illustration à la page
précédente) pour empêcher l’humidité de circuler le long du l dans le ballast. Si le système est un
système de classe A, retirez la prise, l’insert de vitre et le joint torique. Vissez le détecteur OWL avec le joint
torique dans le port du détecteur et serrez. Faites attention de ne pas tordre ou tirer le l du détecteur en
serrant. Montez le contrôleur OWL comme indiqué dans le manuel OWL.
• Assurez-vous que la gaine de quartz est intacte et que le joint torique de silicone, l’anneau de retenue
VuCap et l’écrou de retenue sont en place et bien serrés (ne serrez pas trop les écrous de retenue, ils
devraient être serrés à la main seulement).
• Connectez les quatre branches de la lampe UV dans la prise de la lampe UV sur le ballast.
• Insérez la lampe UV dans la gaine de quartz et xez le couvercle protecteur VuCap.
fIgure 4
Ballast à contrôle
électronique
Chambre de réaction UV
Sorties
d’eau
traitée
GFCI
Alimentation d’eau
Masse
et ls
Ballast à contrôle
électronique
Chambre de
réaction UV
Sorties
d’eau
traitée
GFCI
Alimentation
d’eau
Masse
et ls
