Vivotek FD8373-EHV - Page 5

44
87654321

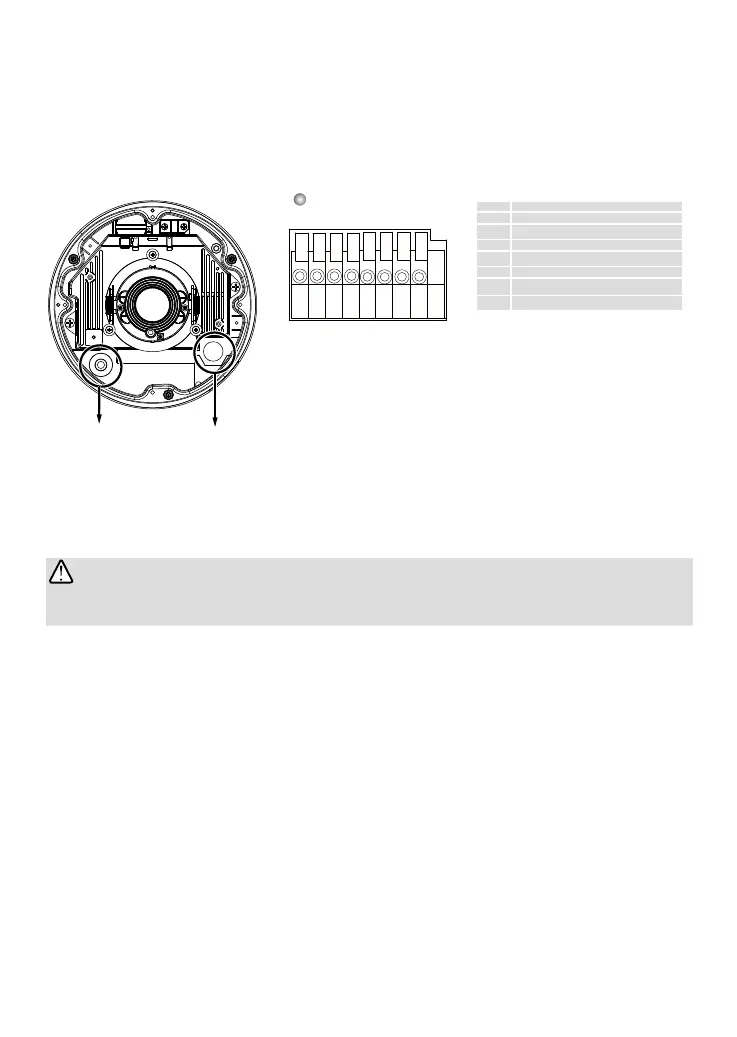

Pin Denitions
1 Alimentazione +12V / Güç +12V / Ström +12V
2 Uscita digitale / Dijital Çıkış / Digital utgång
3 Ingresso digitale / Dijital Giriş / Digital ingång
4 Terra / Toprak / Jord
5 RS485+
6 RS485-
7 Terra / Toprak / Jord
8 Ingresso audio / Ses Girişi / Audioingång
Per cavi
Ethernet
Ethernet
Kablosu için
För Ethernet
kabel
Per cavi alimentazione
e ingresso/uscita
Güç ve GÇ Kabloları
için
För ström och IO
kablar
I cavi di alimentazione e di ingresso/uscita passano attraverso
un connettore resistente all’acqua. Il cavo Ethernet deve passare
attraverso una guarnizione in gomma. Tutti i cavi devono essere
forniti dall’utente.
Güç ve GÇ Kabloları suya dayanıklı bir konektörden geçer.
Ethernet kablosu kauçuk contalı şten geçmelidir. Tüm kablolar
kullanıcı tarafından sağlanır.
Ström och IO kablar passerar genom en vattentät kontakt.
Ethernet kabeln bör dras genom en gummitätad plugg. Alla kablar
levereras användarvänliga.
Gruppo cablaggio / Kablo Grubu / Kabel Montage
Collegare le linee di alimentazione e, se si possiedono dispositivi come sensori e allarmi, eseguire il
collegamento dal blocco terminali ingresso/uscita generale.
Güç kablolarını bağlayın ve sensor ve alarm gibi harici aygıtlarınız varsa, bağlantıyı genel G/Ç terminal
bloğundan yapın.
Anslut kraftledningar och om du har externa enheter såsom sensorer och larm, gör anslutningen från
den allmänna I/O anslutningsplint.
Tensione di uscita 12 VCC: max. carico 50 mA
Güç çıkışı, 12V DC: maks. yük 50mA'dır
Effekt, 12 V DC: max. belastning är 50 mA
