72

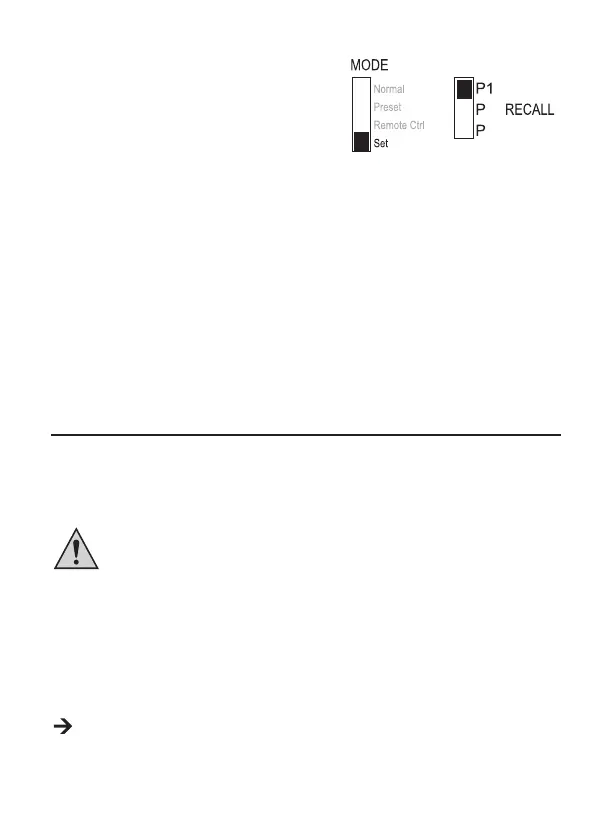

1. Activez la fonction « Set » à l’aide du bouton poussoir
arrière « MODE » (8). Placez l’interrupteur sur la
position « Set ». L’afchage LED avant « REAR
CONTROL » (2) s’allume.
2. Sélectionnez, sur le bouton poussoir arrière
« RECALL » (9) l’emplacement de mémoire
correspondant « P1, P2 ou P3 ». Les valeurs
correspondantes de tension et de courant sont afchées
sur l’écran (1).
2
3
3. Les régulateurs avant (3 et 4) vous permettent de régler la tension de sortie et la limitation de
courant souhaitées.
4. Répétez, si besoin, ces étapes avec les autres emplacements de mémoire.
5. Une fois tous les paramètres réglés, repoussez le bouton poussoir « MODE » (8) en position « Preset »
pour le fonctionnement à tension xe, ou en position « NORMAL » pour le fonctionnement standard.
Réinitialiser les emplacements de mémoire au réglage d’usine
1. Eteignez l’alimentation.
2. Appuyez simultanément sur les deux régulateurs à l’avant et maintenez les appuyés.
3. Mettez le bloc d’alimentation en marche. Dès que les afchages s’allument, relâchez les deux
régulateurs. Les paramètres préréglés en usine sont à nouveau présents.
11. FONCTIONNEMENT À DISTANCE « REMOTE CTRL »
La tension avec une source externe peut se régler par le biais de la prise de télécommande intégrée
« Remote Control » (10) ou d´une résistance réglable de façon externe (à savoir le potentiomètre).
Le raccordement de la commande à distance est effectué sur la prise « Remote Control » intégrée à
l’arrière (10). Une prise à distance est disponible pour le raccordement.
En fonctionnement à distance, le chemin de commande du courant doit toujours
également être raccordé, car la sortie commute sinon en mode de limitation de
courant « C.C. » et limite ainsi la tension de sortie.
Préparation de le connexion de la télécommande
1. Dévisser la vis latérale de la che femelle fournie et retirer la prise de contact avant, noire en la
tournant légèrement.
2. Introduire par l´arrière trois câbles de raccordement d´une section de conducteur de minimum 0,34
mm
2
à travers la cosse en métal. Brasez solidement ces câbles sur les drapeaux de brasage N° 1,
2, 3, 4 et 5 de la prise de contact noire. Veillez à ne pas provoquer de court-circuit.
Les chiffres des drapeaux de brasage sont indiqués sur l’isolant noir.
Marquer les extrémités de câble découvertes à l´aide des chiffres de contact correspondants (1 à 5)
an d´éviter toute confusion.
