ENSAMBLADO Y AJUSTE DEL SOPORTE
(MODELO 683DC) No se necesitan herramientas.
AJUSTE DE ALTURA
(32 - 38 PULGADAS)
1. Apoye el cabezal del circulador (G) con una mano.
Use la otra mano para aflojar el cuello de ajuste (F)
girando suavemente en sentido antihorario.
2. Lentamente alce o baje la varilla a la altura de-
seada y asegure la posición girando el cuello de
ajuste en sentido horario hasta que se encuentre
ajustado.
Nota: Antes de ajustar
la altura o rotar el
cabezal, verifique que
el cable de energía no
esté enredado y pueda
moverse libremente.
Después de ajustar la
altura, verifique que el
anillo de ajuste quede
bien asegurado y
colocado para garantizar
que el cabezal circular
no gire y enganche el
cable de energía.
E
C
B
D
A
NOTA: Los tubos deben
estar extendidos para
que entren en el cabezal
del circulador.
F
Aflojar
G
F

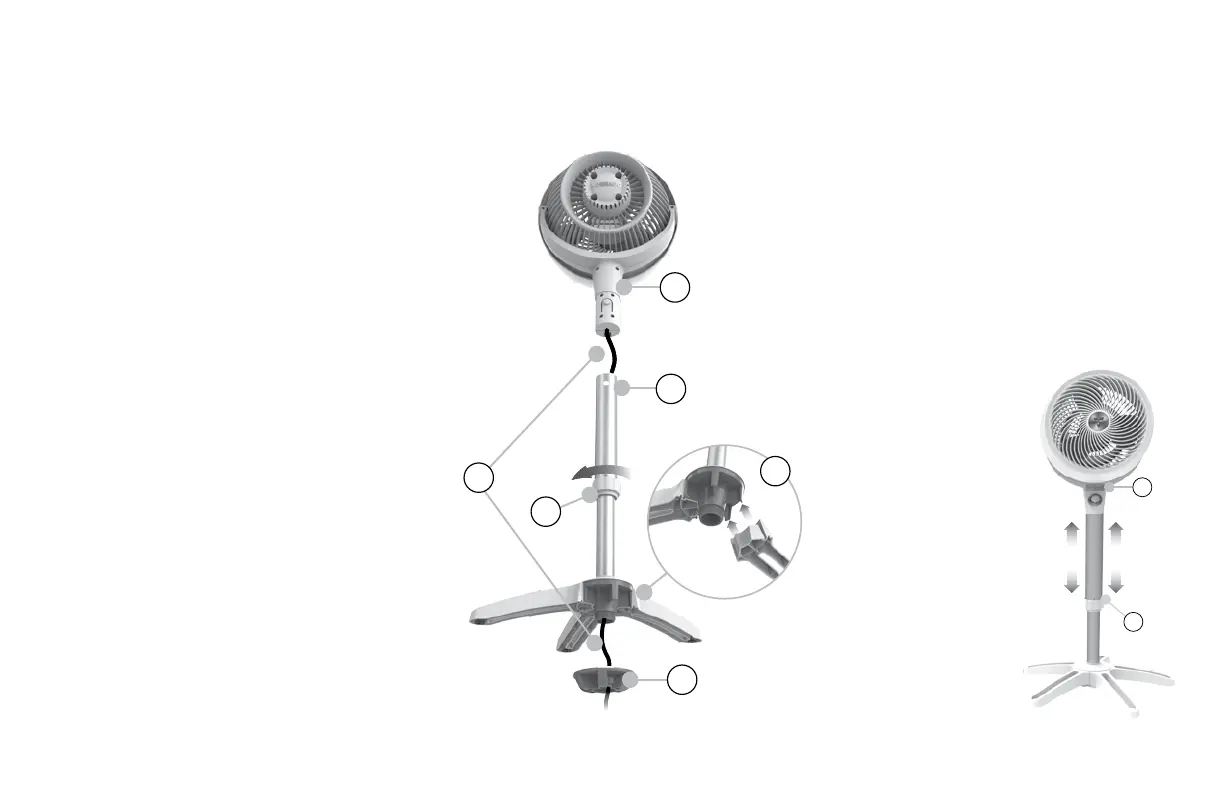

ENSAMBLAJE DEL SOPORTE
1. Coloque el cabezal del circulador mirando
hacia abajo sobre el suelo en una
superficie suave.
2. El tubo superior y el tubo inferior vienen
pre-ensamblados con la tuerca de sujeción
(D) asegurada en la parte inferior de la base.
Gire la tuerca de sujeción en el sentido
antihorario para quitarla y apartarla.
3. Afloje el anillo de ajuste (F) girándolo
suavemente en el sentido antihorario.
Extienda los tubos 3o 4 pulgadas y ajuste
nuevamente el anillo.
4. Introduzca el cable de energía (A) en la
parte superior del tubo y páselo hasta la
parte inferior.
5. Presione el cabezal del circulador en el tubo.
Presione hasta que el botón de bloqueo/
desbloqueo (B) encaje en el orificio (C).
6. Ensamble las patas en la base del tubo
presionando cada pata en las ranuras (E).
Coloque nuevamente la tuerca de sujeción
(D) girándola en el sentido horario para
sujetar todas las patas en su lugar.
NOTA: No ajuste
excesivamente el
anillo de ajuste
ya que ello puede
dificultar el ajuste
de la altura.
