HC920•HC940•HC960 95
I
 Descrizionedell’apparecchio
3.3 Leggenda della gura illustrativa apparecchi HC con motore a benzina
1 Aerografo
 2 Tuboessibileadaltapressione
3 Motore a benzina (Honda)
4 Manubrio estraibile
5 Cinghia trapezoidale sotto il carter
 6 Tuboessibilediritorno
7 Tubo di aspirazione
8 Filtro ad alta pressione
9 Pompa di mandata del materiale HC 940, HC 960
10 Pompa di mandata del materiale HC 940-SSP,
HC 960-SSP
11 Pompa di mandata del materiale HC 920
12 Manometro
 13 Aperturadirifornimentodell’oliodistaccante(l’olio
  distaccanteimpediscel’eccessivausuradelleguarnizioni)
14 Rubinetto
posizione orizzontale della leva – motore idraulico spento
posizione verticale della leva – motore idraulico acceso
15 Impugnatura per spostare la pompa di mandata del
materiale
16 Motore idraulico
 17 Manigliadellavalvoladisato
Rotazione verso sinistra: circolazione k
Rotazione verso destra: spruzzatura p
 18 Pompadell’olioidraulico
19 Manopola regolazione della pressione
20 Astina di livello
2
3
4
1
17
18
19
20
5
6
7
9
8
13
12
14
15
16
14
7
11
13
16
14
7
10
13
16

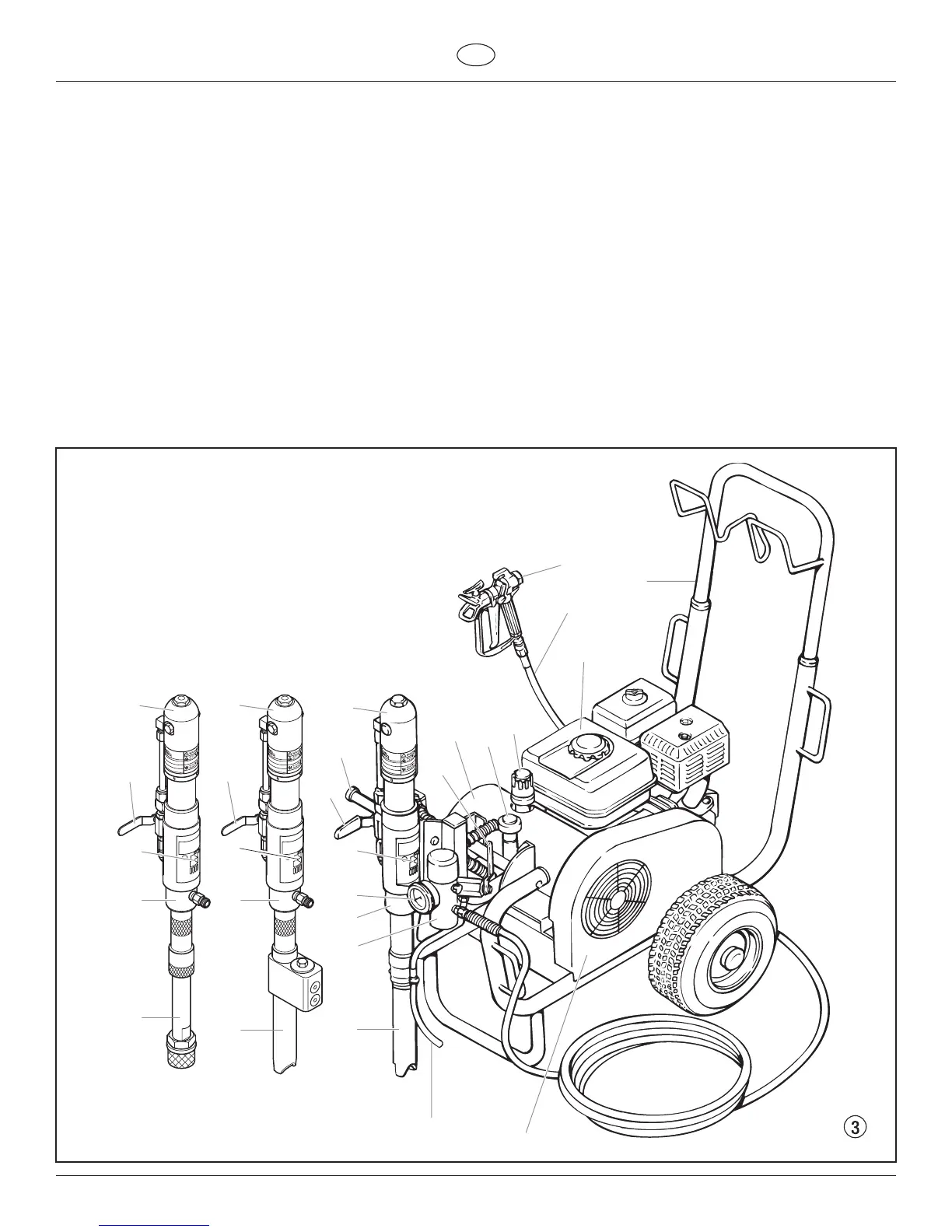

3.4 Figura illustrativa apparecchi HC con motore a benzina
