WAGNER ROLL'N GO User Manual

10
Français
(a)
(b)
(c)
(e)
(k)
(l)
(m)
(d)
(g)
(f)
(h) (i) (j)
1
2
3
(n)

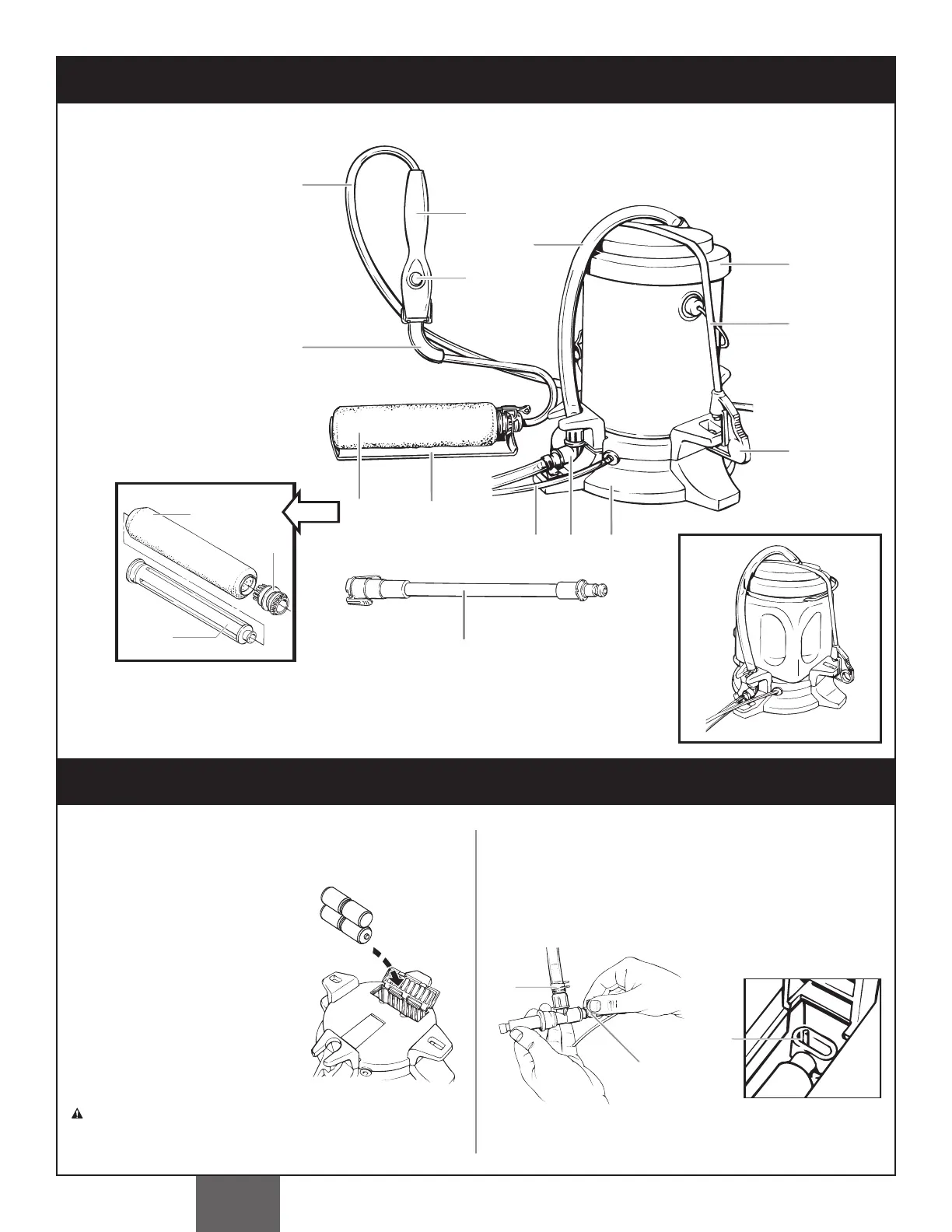

Pièces et composants
Assemblage
1. Ouvrez le compartiment à piles. Insérez quatre piles C
alcalines neuves selon les indications. Refermez le
compartiment.
2. Fixez les tuyaux de sortie
(a) et d'aspiration (b) au pompe
y fixez les colliers. Ouvrez le boîtier d’entraînement.
Placez l’assemblage de la pompe et du tuyau d’aspiration
tel qu’illustré, en vous assurant que l’encoche ovale
(c) à
l’arrière de la pompe se trouve par-dessus l’axe de laiton.
Refermez le boîtier.
Cet appareil peut être utilisé
avec des contenants de 3,8 l
(1gal) ronds ou carrés.
a) Tuyau à peinture
b
) Bras du rouleau
c) Manche du rouleau
d) Tuyau d'aspiration
e
) Bouton de manche
f
) Assemblage du rouleau
1) Manchon
2) Capuchon
3) Tige centrale
g
) Pare-éclaboussures
h) Tuyau à air
i) Pompe
j) Base
k) Couvercle de récipient
l) Courroie
m) Attache de courroie
n) Rallonge de 35 cm
-
+
-
+
+
-
+
-
(c)
(b)
(a)
AVERTISSEMENT – Si les piles sont mal installées, elles
peuvent surchauffer et perdre de l’acide. Cet acide peut
entraîner de graves blessures ou des dommages matériels.
Suite de l’assemblage à la page suivante
Utilisez les piles alcalines de
haute qualité seulement. Ne
pas mélangez les piles vielles
et nouvelles. Ne pas mélangez
les piles alcalines, standard
(zinc de carbone) ou
rechargables (de cadmium de
nickel).

WAGNER ROLL'N GO Specifications

General

Brand	WAGNER
Model	ROLL'N GO
Category	Power Roller
Language	English
