WAGNER ROLL'N GO User Manual

18
Español
(a)
(b)
(c)
(e)
(k)
(l)
(m)
(d)
(g)
(f)
(h) (i) (j)
1
2
3
(n)

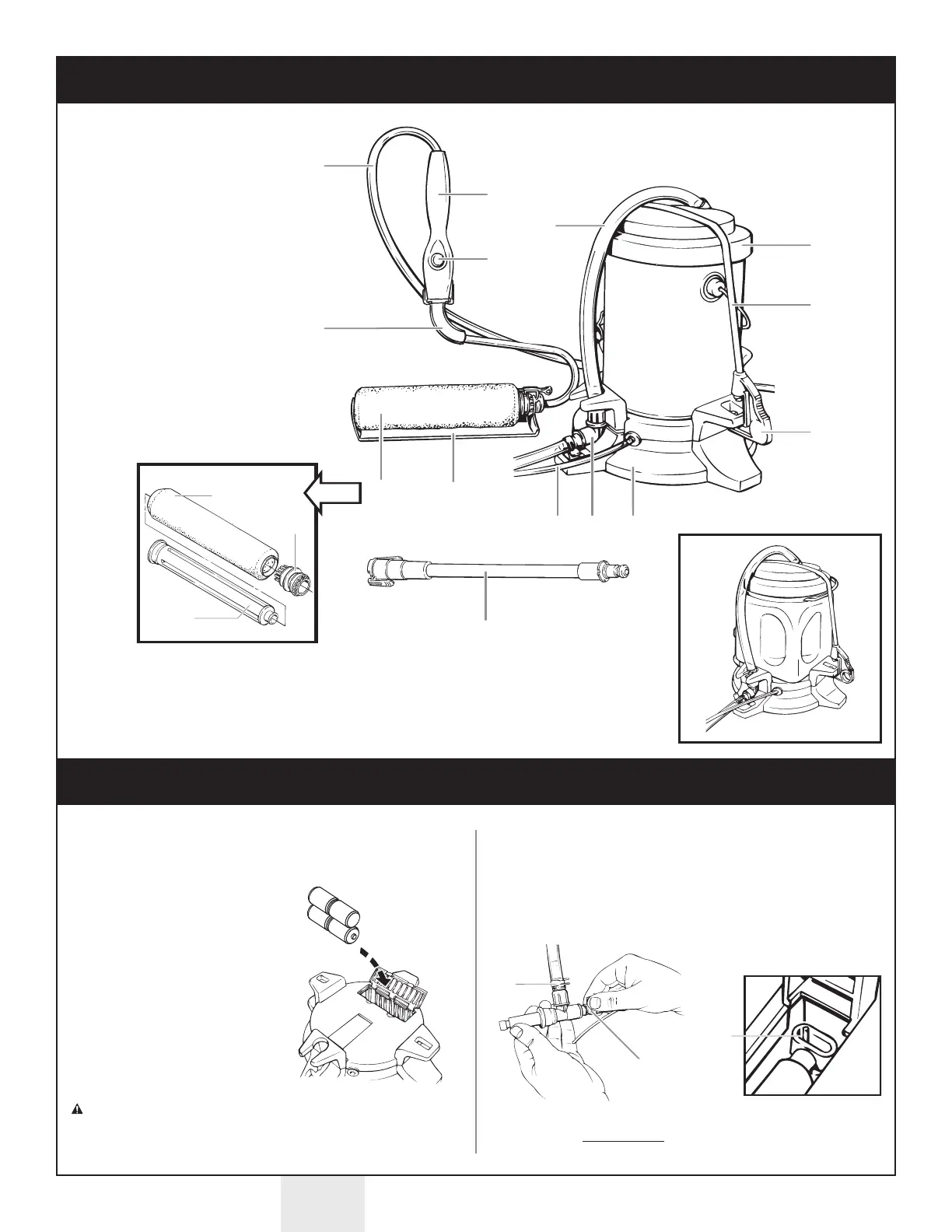

Piezas y componentes
Preparación
1. Abra la tapa de las baterías. Inserte cuatro baterías
alcalinas tipo C en la dirección correcta. Vuelva a colocar
la tapa.
2. Fije las mangueras de salida
(a) y de succión (b) a la
bomba y fije las abrazaderas. Abra la tapa de sujeción de
la caja de transmisión. Coloque la bomba y la manguera
de succión según se ilustra, asegurándose de que la
ranura oval
(c) de la parte posterior de la bomba esté
ubicada sobre el eje de bronce. Cierre la tapa.
Esta unidad se puede utilizar
con contenedores de material
de un galón, cuadrados o
redondos
a) Manguera de pintura
b) Brazo del rodillo
c) Mango del rodillo
d) Manguera de succión
e) Botón del mango
f) Ensamblaje del rodillo
1
) Cubierta del rodillo
2) Tapa del rodillo
3) Interior del rodillo
g) Protector contra salpicaduras
h) Manguera de aire
i) Bomba
j) Base
k) Tapa del contenedor
l) Correa
m) Abrazadera de la correa
n) Extensiión de 14”
-
+
-
+
+
-
+
-
(c)
(b)
(a)
ADVERTENCIA: La instalación inadecuada de las
baterías puede ocasionar recalentamiento o pérdida de
ácido. El ácido puede ocasionar lesiones graves o daño a
la propiedad.
La
Preparación
continúa en la página siguiente.
Use solamente pilas alcalinas
de alta calidad. No mezcla
pilas viejas con nuevas. No
mezcla pilas alcalinas, pilas
uniformes (carbon-zinc), o pilas
recargables (níquel-cadmio).
