16
SOLIDWORKS Educational Product. For Instructional Use Only.
4x
4x
SCALE 0.750
(2) (3)
(6)
(10)
(7)
(11)
(1)

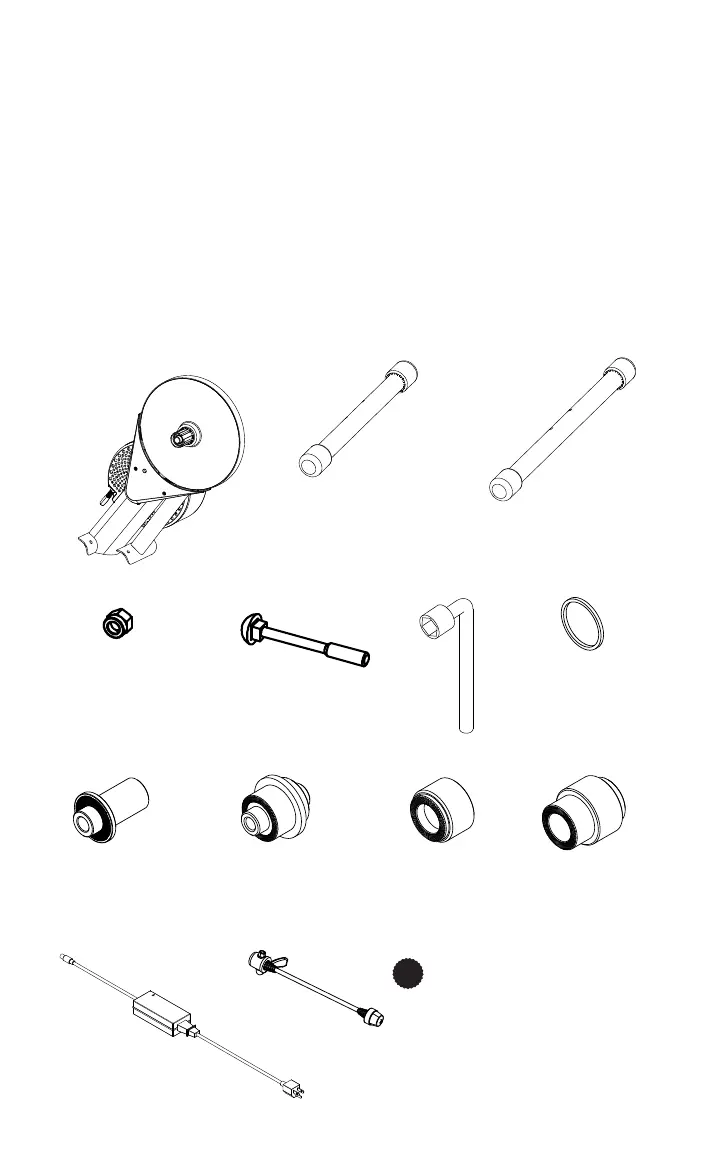

DÉBALLAGE
KICKR CORE (1)
Pied arrière du (2)
Pied avant du (3)
Écrous (x4) pour (4)
Boulons (x4) pour (5)
Tournevis hexagonal pour (6)
Écarteur de 1,8 mm pour (7)
(8) Adapter A - Pour attache
rapide de 130 mm et 135 mm
(9) Adapter B - Écarteur de moyeu
réversible pour attache rapide
de 130 mm et 135 mm
(10) Adapter C - Pour axe traversant
de 12x142 et 12x148
(11) Adapter D - Écarteur de moyeu
réversible pour axe traversant de
12x142 et 12x148
Adaptateur secteur du (12)
(13) Attache rapide
(4)
(8)
(12)
(5)
(9)
(13)
P
ASTUCE DE PRO:
conservez tous les
matériaux d’emballage
et de protection pour le
transport et le stockage.
