B. Compteur
H. Autres charges
de la maison
I. Chargeur
Wallbox
J. Voiture
C. Interrupteur principal
A. Réseau
E. Compteur d’énergie
F. Communication
G. Disjoncteur
D. Panneau électrique
Positionnement et présentation générale

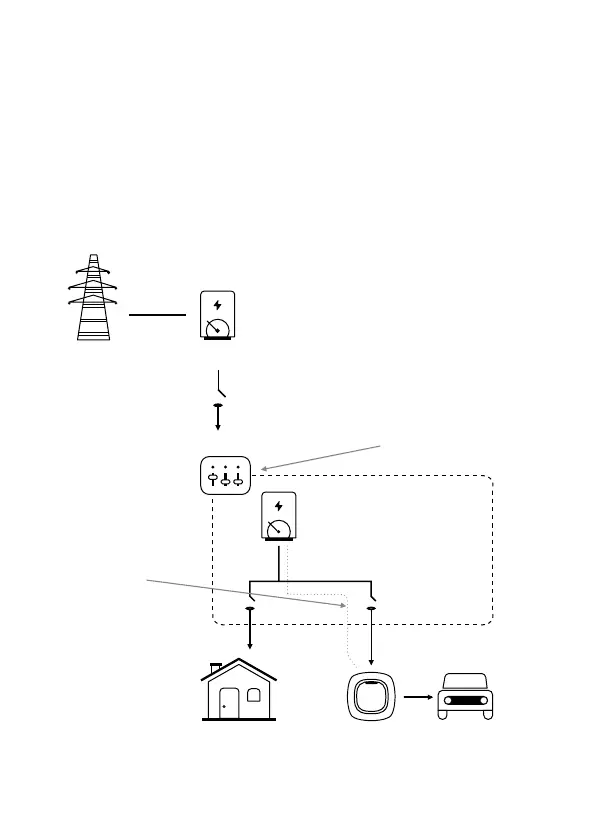

Suivez le schéma ci-dessous pour positionner les pinces
ampèremétriques et le câble de communication au chargeur.
Câble de
communication
versle chargeur
Positionnement des
pinces ampèremétriques
Installation
INSTALLATION DU COMPTEUR DE PUISSANCE
