Protection du circuit
Le EM530 est considéré comme un dispositif connecté en permanence,
il nécessite donc un dispositif de protection contre les surintensités
decourant au-delà de la valeur nominale acceptable de l'équipement.

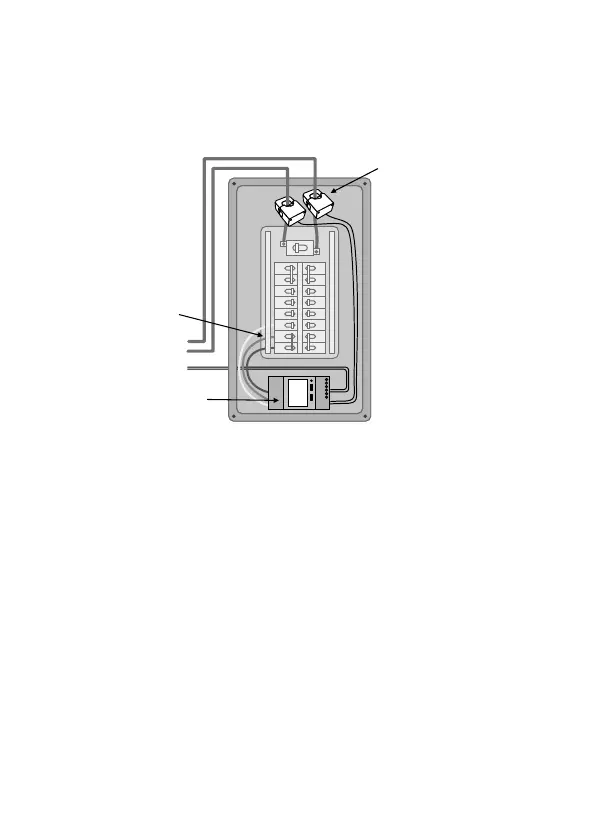

Connexion du compteur
par un disjoncteur dédié
Pinces ampèremétriques
Compteur
Ligne de communication
Il doit il y avoir une ligne câblée de communication entre le
compteur et le chargeur. À cet eet, utilisez un STP Classe
5Ed’une longueur max. de 1600pi/500m.
1. Assurez-vous que le courant soit coupé avant
de procéder à la connexion.
• Utilisez des disjoncteurs ou des fusibles de 20ampères ou moins.
• Le disjoncteur doit protéger L1 et L2, toutes les phases actives.
• La protection du circuit doit se conformer aux normes locales.
• Dans le cas où il n’y aurait pas d’espace libre sur le panneau, le
compteur de puissance pourrait être installé sur un boîtier externe.
Installation
INSTALLATION DU COMPTEUR DE PUISSANCE
