2. Dans le panneau électrique, localisez un espace pour monter
le compteur. Si possible, montez le compteur dans le boîtier
dupanneau (boîte).
3. Ajoutez une protection pour le compteur dans le boîtier électrique.

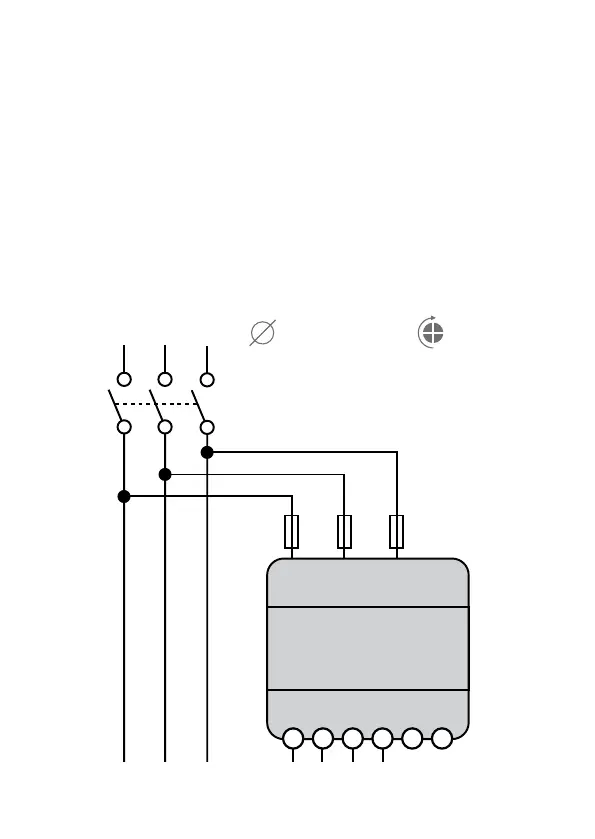

4. Câblez les bornes N,1 et 2 à partir du compteur au neutre
etdeux lignes chaudes depuis votre panneau électrique.
min: 0,2mm
2
/AWG24
max: 2,5mm
2
/AWG12
≤ 0,45Nm
N
N
1
L1 L2
2
3
13 14 15 16 17 18
Installation
INSTALLATION DU COMPTEUR DE PUISSANCE
