42

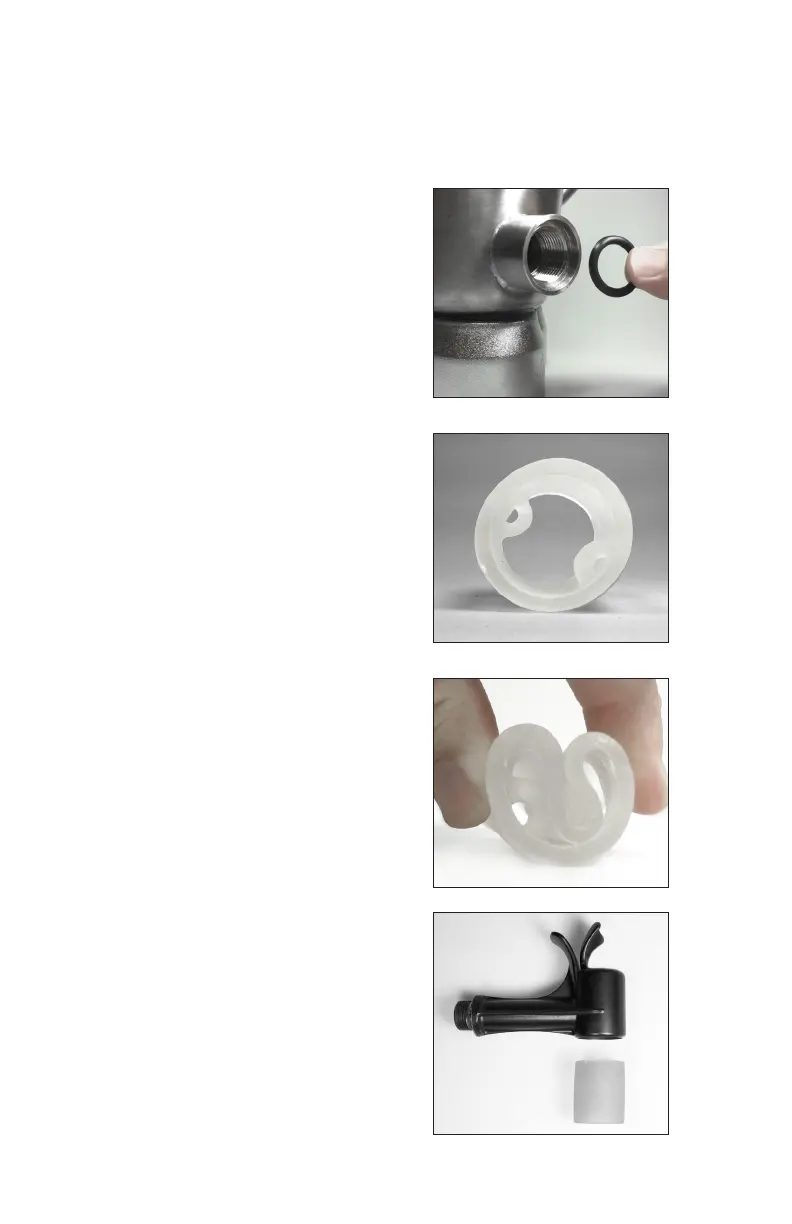

ASSEMBLAGE DU ROBINET (MODÈLE SF UNIQUEMENT)
Le robinet comprend trois pièces : le robinet lui-même, un
joint d'étanchéité et un manchon d'insertion en caoutchouc.
Le joint d’étanchéité se trouve
à l’intérieur de l’adaptateur
et peut se retirer pour le
nettoyage. Vérier que le joint
d’étanchéité est bien en place
avant d’installer et d’utiliser le
robinet (Fig. 1).
Le manchon d’insertion en
caoutchouc comprend deux
œillets (Fig. 2) servant à retenir
le levier du robinet. Le levier
doit s’insérer dans l’œillet du
bas. Si la boucle venait à se
déchirer avec le temps, retourner
le manchon d’insertion pour
utiliser l’autre boucle.
Pour assembler le robinet,
pincer les côtés du manchon
comme indiqué (Fig. 3) et
introduire ce-dernier dans le
robinet de façon à ce que le
levier passe dans le manchon
et que l’œillet du bas se trouve
du côté de l’ouverture du
robinet. Veiller à ce que le bas
du manchon d’insertion soit
au même niveau que le bas
du robinet.
Introduire le pied du levier dans
l’œillet inférieur du manchon
d’insertion.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
