WARN INDUSTRIES * WINCH
41

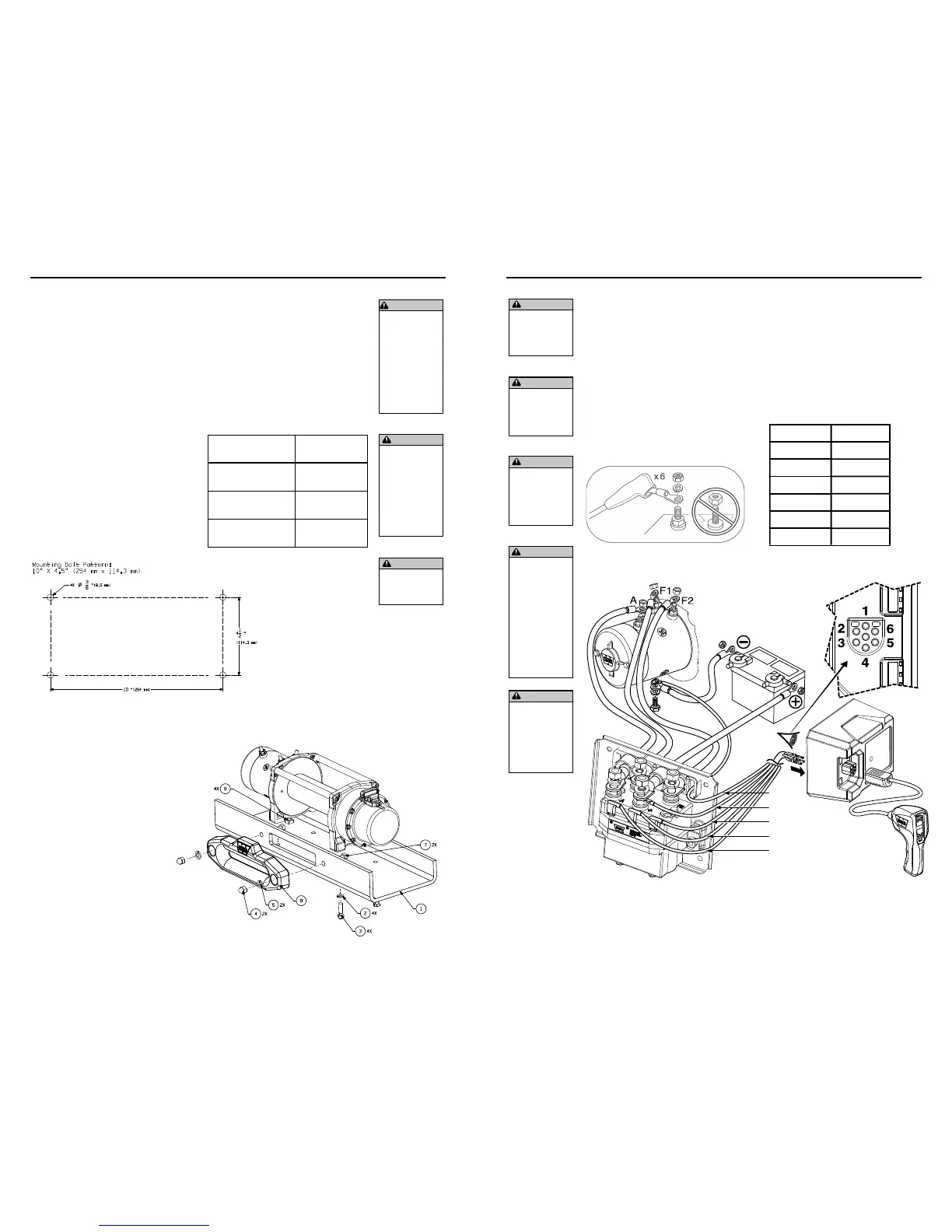

MONTAJE DE CABRESTANTE
MONTAJE DEL CABRESTANTE
Elija un lugar de montaje que sea
lo su cientemente resistente como para
soportar las cargas que desee desplazar.
Para garantizar un funcionamiento
seguro del cabrestante, utilice sólo las
orientaciones de montaje recomendadas.
Cualquier otra orientación de montaje
es incorrecta e inadecuada. El uso de
las combinaciones recomendadas de
arandelas de presión y pernos, aplicando
los niveles de apriete recomendados,
evita las vibraciones durante el
accionamiento. Los detalles del montaje
indican los niveles adecuados del par de
torsión.
Recuerde que el cable del
cabrestante debe enrollarse alrededor
del tambor en el sentido indicado por la
marca de rotación.
Consulte los diagramas siguientes
para obtener orientación adecuada
sobre montaje.
Instalación del paquete de control
El montaje del paquete de control
se debe realizar de acuerdo a las
instrucciones incluidas en el conjunto
del sistema de montaje de WARN.
Utilice el soporte que seincluye en el
paquete.
Grosor
de la placa
Longitud
del perno
7 mm
(1/4 pulg.)
32 mm
(1,25 pulg.)
10 mm
(3/8 pulg.)
40 mm
(1,5 pulg.)
13 mm
(1/2 pulg.)
40 mm
(1,5 pulg.)
Detalles del montaje:
(1) Lisa y plana, grosor = 6,4 mm
(¼ pulg.)
(2) Arandela de presión de 9,525 mm
(3/8 pulg.) X 4
(3) 3/8-16 X 1 1/4 pulg. de largo,
perno de calibre 5 X 4
Par de torsión 41-47 Nm (30-55 pies-lb)
(4) Contratuerca de 1/2-13 pulg.
(5) Arandela plana de ½ pulg.
(6) Tuerca cuadrada de 3/8-16 pulg.
(7) Perno de cabeza de botón de 1/2-13x2 pulg.
(8) Guía de aluminio.
Patrón de los pernos de montaje:
ADVERTENCIA
Nunca utilice pernos
que sean demasiado
largos.
ADVERTENCIA
Elija siempre
una ubicación de
montaje que sea
lo su cientemente
sólida para soportar
la capacidad de
carga máxima
delcabrestante.
ADVERTENCIA
Complete siempre
la instalación del
cabrestante y el
acoplamiento del
gancho antes de
instalar elcableado.
WARN INDUSTRIES * WINCH
42
CONEXIONES ELÉCTRICAS
Diagramas eléctricos:
CONEXIONES ELÉCTRICAS
Utilice los manguitos
aislantes provistos en las
conexiones expuestas a  n de
evitar cortocircuitos. No instale los
cables de la batería donde puedan
desgastarse debido al roce o
sufrir cortes en el material aislante
produciéndose así un cortocircuito.
Cuando haya  nalizado
la instalación, compruebe si el
cabrestante funciona correctamente.
Recomendaciones para la batería
Una batería completamente
cargada y unas conexiones correctas
resultan esenciales para el buen
funcionamiento del cabrestante.
Elrequisito mínimo para una batería
de 12 voltios de CC es de 650
amperios para el arranque en frío.
Pasador nº Color
1 Marrón
2 Blanco
3 Negro
4 Verde
5
6 Rojo
Negro
Rojo
Verde
Marrón
Blanco
ADVERTENCIA
Nunca pase los
cables eléctricos por
bordes a lados.
ADVERTENCIA
Nunca pase los
cables eléctricos
cerca de piezas que
se calienten.
ADVERTENCIA
Nunca pase los
cables eléctricos por
partes móviles o
cerca de ellas.
ADVERTENCIA
Ponga siempre
las fundas para
los terminales
suministradas en
los cables ylos
terminales, tal
como se indica en
las instrucciones
deinstalación.
ADVERTENCIA
Aísle y proteja
siempre los cables y
terminales eléctricos
que estén expuestos.
