Instalação do guincho num ponto fixo
Cuidado
Perigo de falha do guincho
A não observância das instruções pode provocar ferimentos ligeiros ou moderados.
Escolha um local de montagem que seja suficientemente forte para suportar a carga que
deseja levantar.
O guincho 4700 pode ser montado num ponto fixo utilizando o padrão de furos de montagem para o
guincho. Escolha um local de montagem que seja suficientemente forte para suportar a carga que deseja
levantar.
Depois, faça 4 furos nas dimensões especificadas no gráfico indicado a seguir.

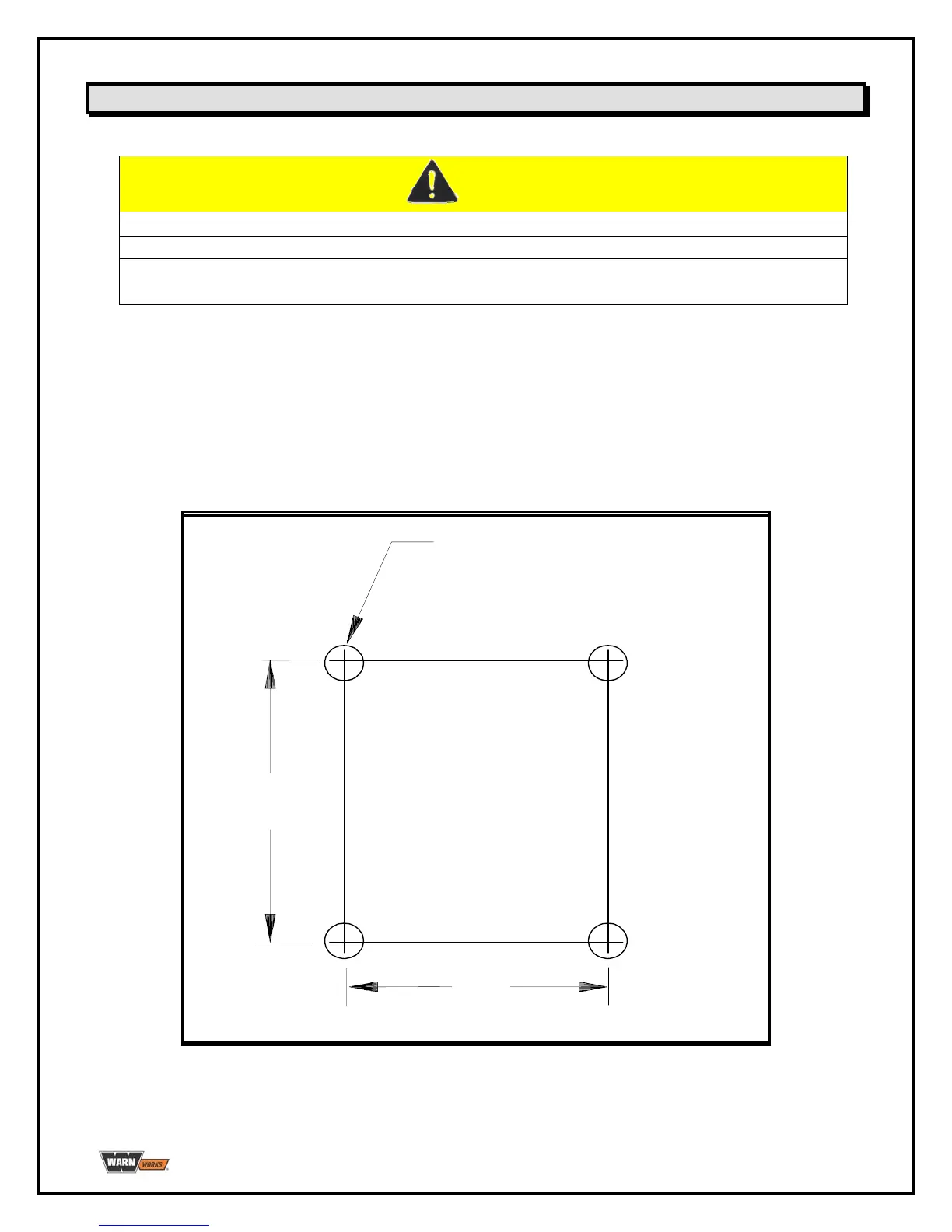

Padrão de furos na placa de montagem
3/8" [9.52 mm] DIA (4 plcs)
4.5"
[114mm]
4.12"
[105mm]
