Vintturin asennus kiinteään kohteeseen
Vaara
Vintturin toimintavirheen vaara
Ohjeiden laiminlyönti voi aiheuttaa lievän tai kohtalaisen vamman.
Valitse aina kiinnityskohta, joka on riittävän vahva kestämään vinssattavan kuorman painon.
4700 voidaan kiinnittää kiinteään kohteeseen käyttämällä apuna vintturin kiinnitysreikien kuviota. Valitse
ensin kiinnityskohta, joka on riittävän vahva kestämään vinssattavien kuormien painon.
Poraa sitten kolme reikää alla olevan piirroksen mittojen mukaisesti.

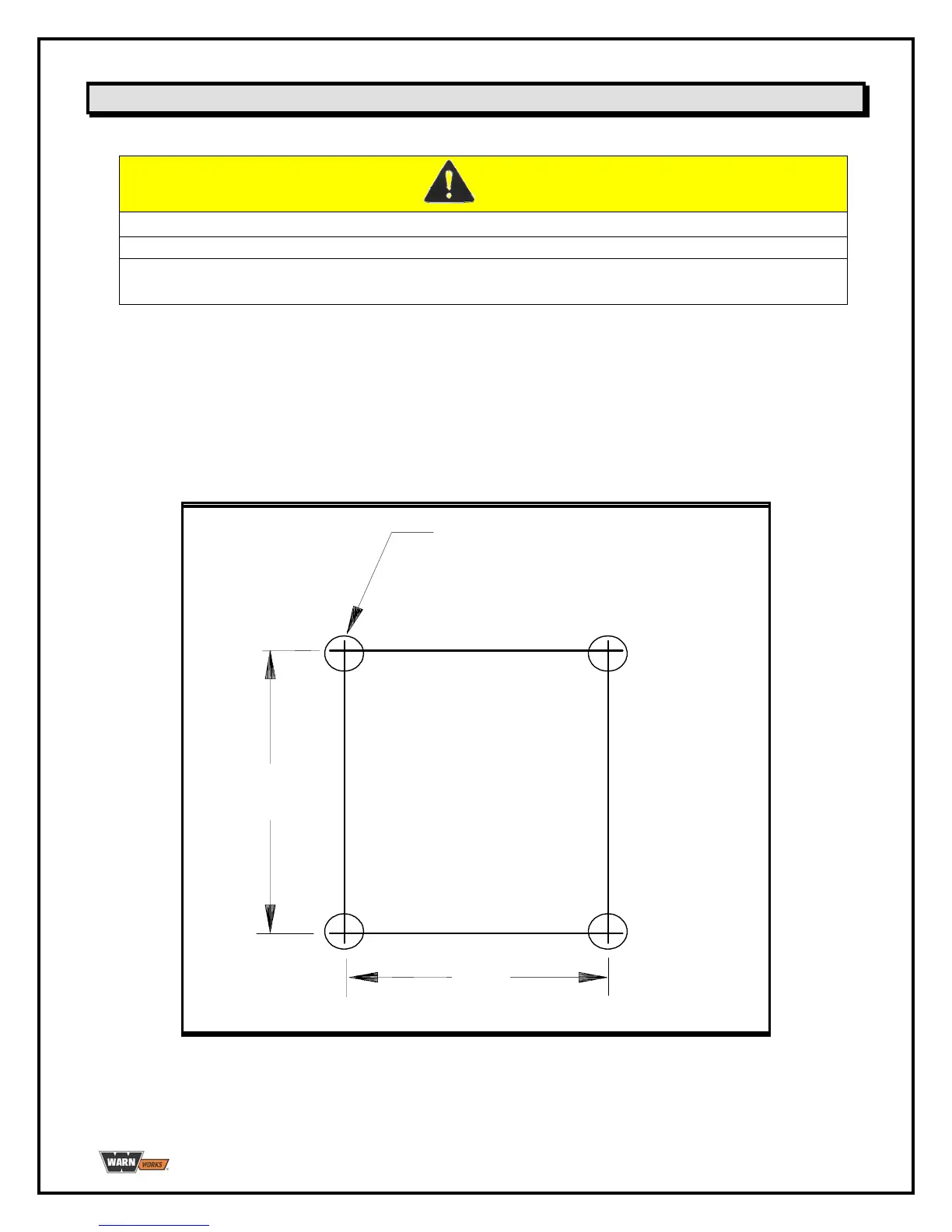

Kiinnityslevyn reikien sijainti
3/8" [9.52 mm] DIA (4 plcs)
4.5"
[114mm]
4.12"
[105mm]
