Paso Cinco: Instalación del
Tomacorriente Remoto (opcional
para el 2.5ci)
ADVERTENCIA
PARA PREVENIR LESIONES GRAVES O ACCIDENTES
MORTALES POR EXPLOSIÓN:
• No perfore el tanque de la gasolina.
• Compruebe que quede libre el área posterior a
la ubicación de montaje antes de perforar.
• Una vez determinada la ubicación de montaje
para el tomacorriente remoto, haga tres taladros
y proceda a instalarlo. (Consulte la figura 9.)
• Una vez montado el tomacorriente remoto, pase
los dos cables terminales de cabeza redonda
de vuelta a donde se va a montar el contactor.
Empalme el extremo del cable rojo de calibre 20
a un cable eléctrico controlado por llave del
vehículo todoterreno (utilice el empalme de
cable proporcionado). Utilizando una luz de
prueba, localice un cable apropiado del
interruptor de llave del todoterreno. El cable
deberá tener corriente únicamente cuando la
llave esté en la posición de encendido.
NOTA: Si se van a instalar los dos interruptores,
ambos cables rojos de calibre 20 DEBERÁN ser
empalmados a un cable controlado por llave del
todoterreno, tal y como se describió
anteriormente.
Figura 10: Utilice una luz de
prueba para localizar el cable
apropiado.

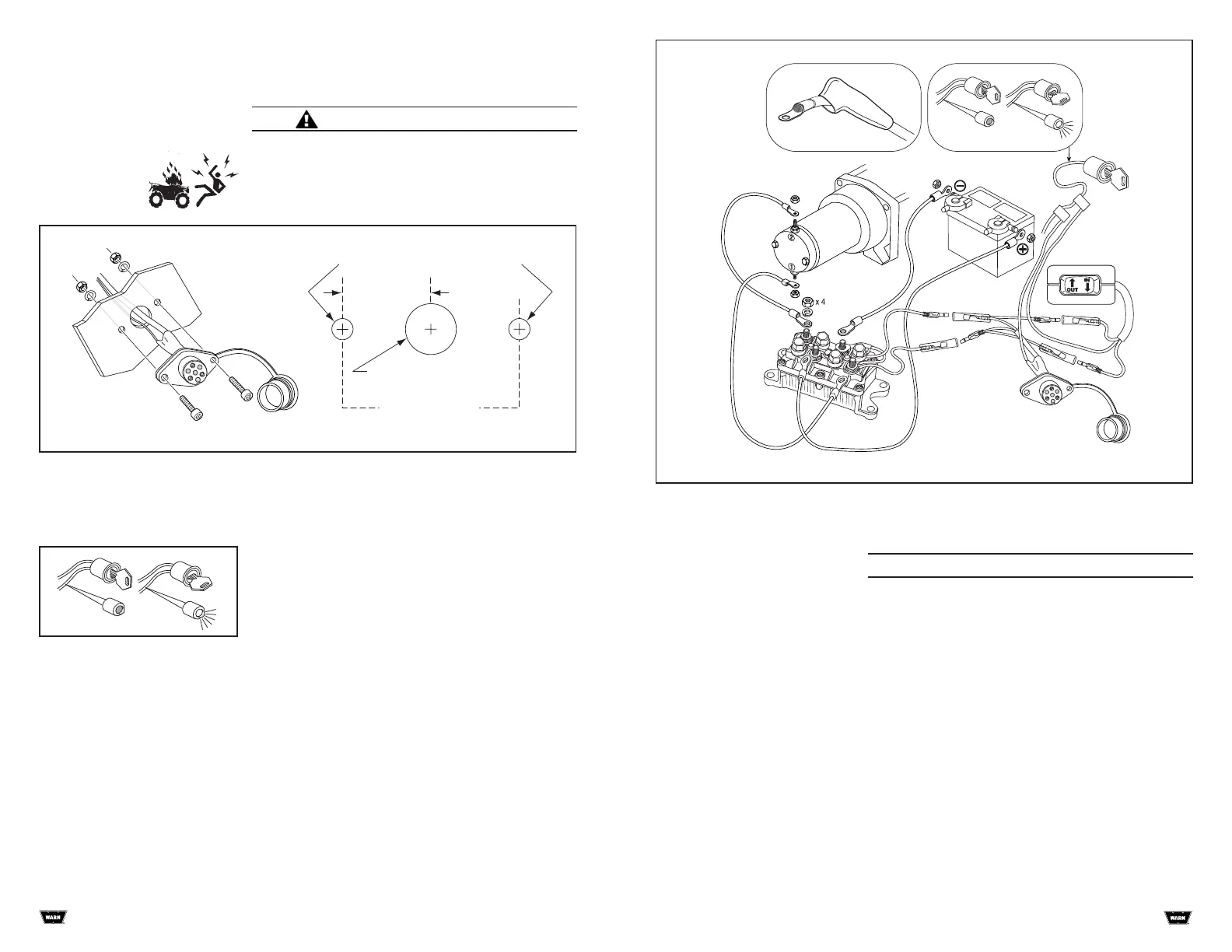

Figura 9: Instalación del tomacorriente remoto.
Tuerca
hexagonal 10-24
y arandela de
seguridad
Tuerca hexagonal
10-24 y perno de
sombrerete de
cabeza hexagonal
La abertura
deberá apuntar
hacia abajo
¼ de pulgada (6,4 mm)
de diámetro, 2 lugares
7/8 de pulgada
(44,5 mm)
7/8 de pulgada (22,2 mm)
de diámetro
1-3/4 pulgadas (44,5 mm)
No está hecho a escala. ¡No debe
utilizarse como plantilla!
24
Guía de instalación y especificaciones del Cabrestante WARN 2.5ci |
Paso Seis: Instalación del Cableado
¡PRECAUCIÓN!
Coloque en los cables las fundas para terminales
suministradas antes de fijar el contactor. Todos
los cables deberán estar acoplados al contactor
antes de montarlo en el vehículo todoterreno.
• Acople los cables amarillo y azul de 96
pulgadas (2,4 m) de calibre 6 a los terminales
del motor del cabrestante. El amarillo está
marcado como #1 y el azul está marcado como
#2 en el extremo de la tapa del motor. Lleve el
cableado de vuelta al contactor y conéctelo a los
bornes azul y amarillo del contactor.
• Si va a instalar el manillar y el tomacorriente
remoto, primero, acople los terminales de los
cables verde y negro del tomacorriente al
contactor (verde a verde y negro a negro). A
continuación, acople los terminales de los cables
del interruptor del manillar a los conectores en
forma de “Y” del arnés de cables del
tomacorriente remoto después de haber quitado
las tapas antipolvo.
Figura 11: Diagrama de instalación del cableado.
Azul
(calibre 6)
Rojo
(calibre 20)
Negro
(calibre 6)
Verde
Negro
Rojo
(calibre 6)
(Remoto
opcional para
2.5ci)
Amarillo
(calibre 6)
