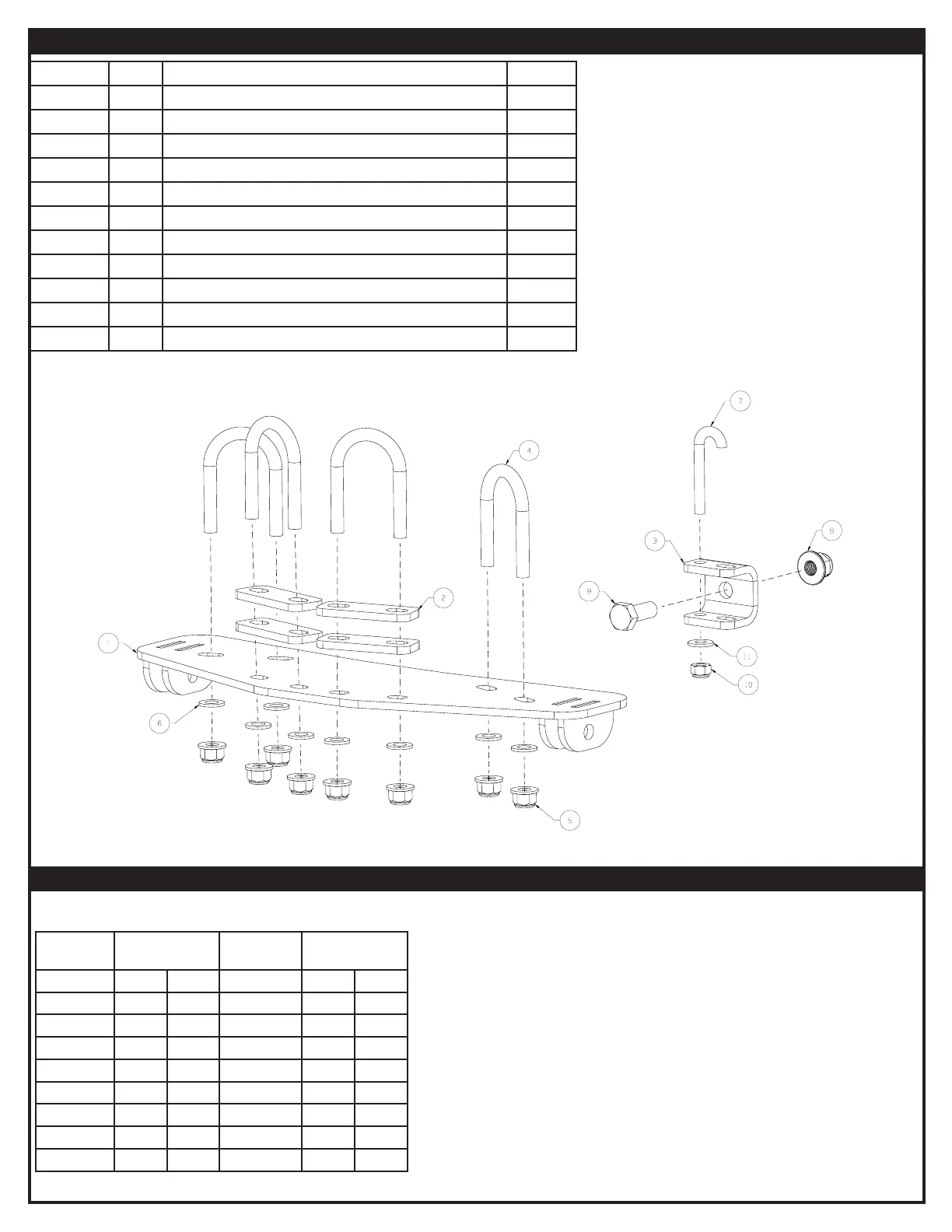

LISTE DES PIÈCES
Veuillez appliquer les couples de serrage recommandés pour l’assemblage de ce produit, sauf indication contraire.
TAILLE DE LA
FIXATION
COUPLE DE SERRAGE DE
LA FIXATION
TAILLE DE LA
FIXATION
COUPLE DE SERRAGE DE
LA FIXATION
lb/pi (Nm) lb/pi (Nm)
1 /4 po 8 (11) M4 (2) 3
5/16po 17 (23) M5 (4,5) 6
3/8po 30 (40) M6 (7,5) 10
7/16po 48 (66) M8 (18) 25
1/2po 74 (100) M10 (37) 50
9/16po 106 (144)
5/8po 148 (200)
3/4po 269 (364)
COUPLES DE SERRAGE
ARTICLE QTÉ NOM NP
1 1 Plaque centrale de montage de lame 93899
2 4 Espaceur 94325
3 1 Support de crochet leté 62845
4 4 M8 - 1.25 35mm x 60mm 86678
5 8 Écrou hexagonal de blocage à embase M8 x 1.25 79146
6 8 Rondelle plate M8 1324
7 1 Crochet leté 35391
8 1 Écrou hexagonal de blocage M10 x 1.5 91162
9 1 Vis à tête hexagonale M10x1,50x25 25340
10 1 Écrou de blocage 1/4 - 20 6725
11 1 Rondelle de 1/4 po 1320
