LISTA DE PIEZAS
Utilice las especicaciones de torsión recomendadas al ensamblar este producto, a menos que se especique lo contrario en las
instrucciones.
TAMAÑO DEL
AFIANZADOR
TORSIÓN DEL
AFIANZADOR
TAMAÑO DEL
AFIANZADOR
TORSIÓN DEL
AFIANZADOR
lb-pies (N.m) lb-pies (N.m)
1/4" 8 (11) M4 (2) 3
5/16" 17 (23) M5 (4.5) 6
3/8" 30 (40) M6 (7.5) 10
7/16" 48 (66) M8 (18) 25
1/2" 74 (100) M10 (37) 50
9/16" 106 (144)
5/8" 148 (200)
3/4" 269 (364)
ESPECIFICACIONES DE TORSIÓN

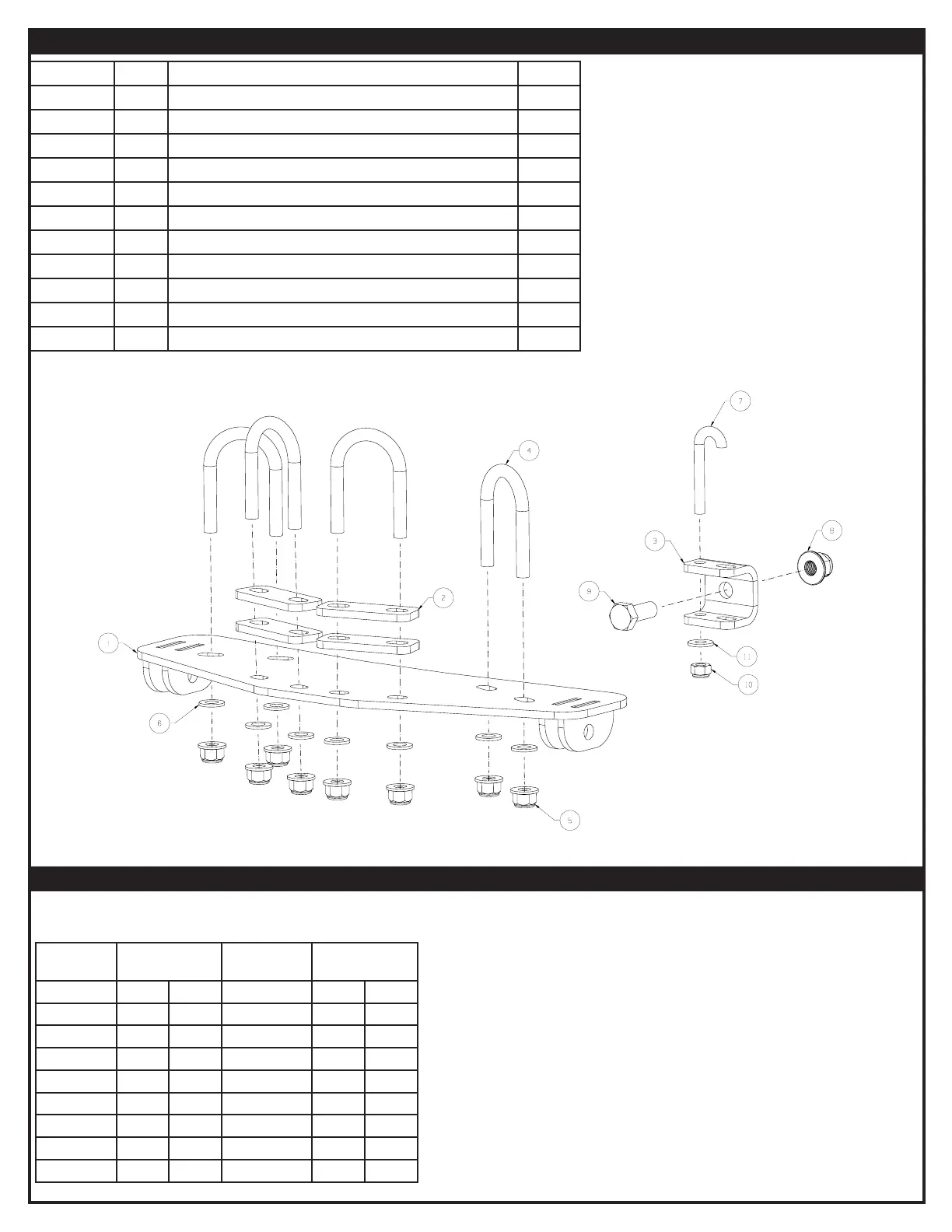

ARTÍCULO CANT. NOMBRE NP
1 1 KIT DE MONTAJE DEL ARADO 93899
2 4 Espaciador 94325
3 1 Soporte del perno en J 62845
4 4 M8 1.25 35 mm x 60 mm 86678
5 8 Tuerca hexagonal bridada M8 x 1.25 79146
6 8 Arandela plana M8 1324
7 1 Perno en J 35391
8 1 Tuerca hexagonal de seguridad M10 x 1.5 91162
9 1 Tornillo de cabeza hexagonal M10 – 1.50 x 25 mm 25340
10 1 Tuerca hexagonal de seguridad 1/4 - 20 6725
11 1 Arandelas de 1/4” 1320
