Lorsque des pièces sont commandées, il est essentiel d’indiquer le
type de robinet, ses dimensions, son service et son numéro de série.
Sélectionner la pièce par numéro d’article, mais commander par
numéro de pièce.
Indiquer le numéro de pièce complet lors de la commande.

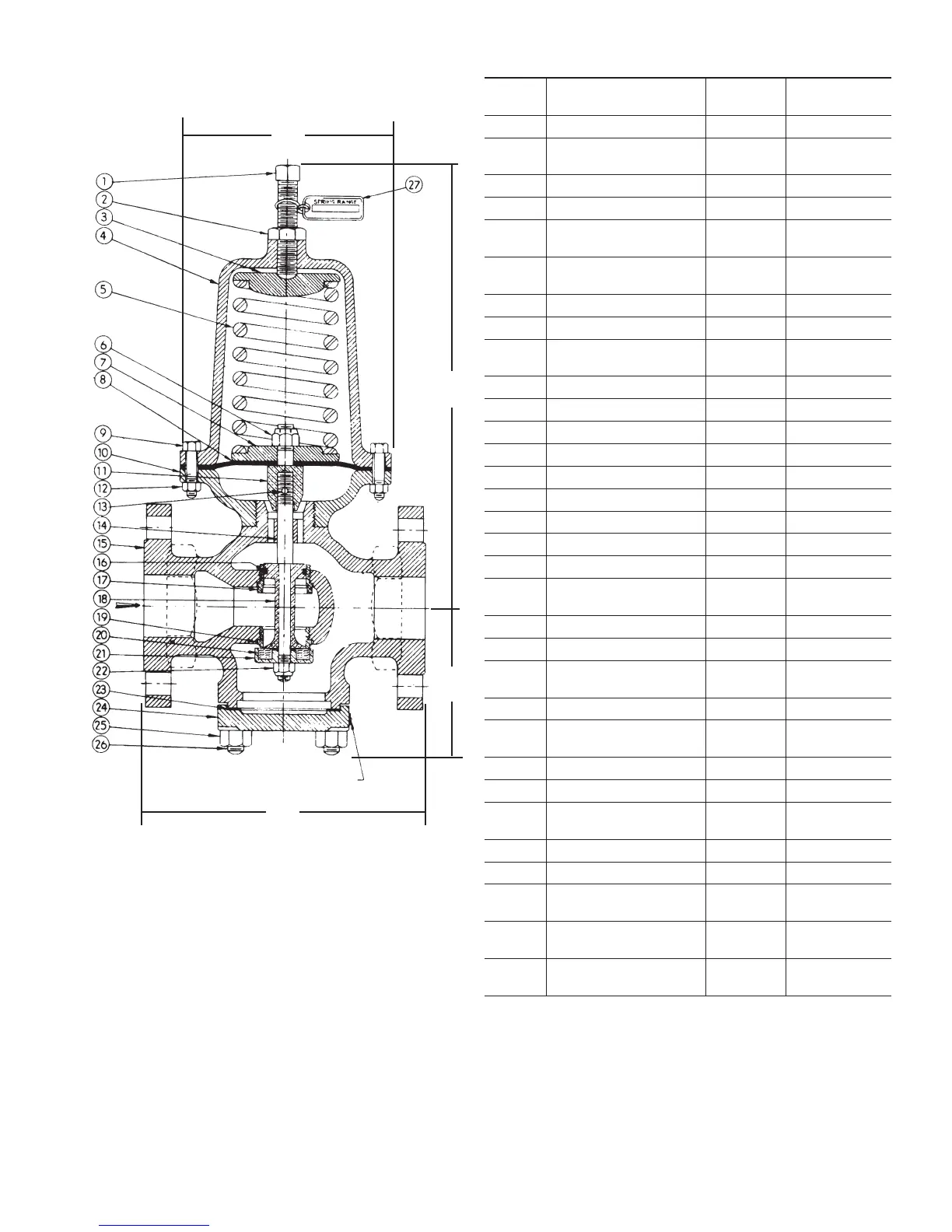

Pièces standard
REMARQUES :
1 Pièces de rechange de recommandées
2 Ces pièces sont fournies pour la réparation
Plaque du numéro de série
▼
▼
E
A
B
▼
▼
C
▼
▼
Numéro
d’article Nom de la pièce Remarques Matériau
1 Vis de réglage Acier
2 Contre-écrou de vis de
réglage
Acier
3 Bouton-ressort Fonte
4 Chambre d’aspiration Fonte
5 Ressort de réglage (69 à
275 kPa/10 à 40 psi)
Acier
Ressort de réglage (207 à
552 kPa/30 à 80 psi)
Acier
6 Écrou d’accouplement Remarque 2 Acier
7 Plaque de pression Remarque 2 Fonte
8 Membrane Remarque 1
et 2
Hycar
9 Boulons de membrane Acier
10 Base Fonte
11 Raccord de tige Remarque 2 Acier inoxydable
12 Écrou de membrane Acier
13 Goupille Remarque 2 Acier
14 Tige Remarque 2 Acier inoxydable
15 Corps - vis ANSI NPT Fonte
Corps - bride ANSI 125 Fonte
Corps - ANSI 250 Fonte
16 Anneau de scellement Remarque 1
et 2
Hycar
17 Bague de guidage Acier inoxydable
18 Piston équilibré Acier inoxydable
Ensemble de piston
équilibré
Acier inoxydable
19 Bague de siège du corps Acier inoxydable
20 Disque de clapet Remarque 1
et 2
Hycar
21 Support de disque de clapet Remarque 2 Acier inoxydable
22 Carré de manœuvre Remarque 2 Acier
23 Joint de bride pleine Remarque 1
et 2
Sans amiante
24 Bride pleine Fonte
25 Écrou de bride pleine Acier
26 Goujons de bride pleine Alliage d’acier
au carbone
27 Étiquette de plage (69 à
275 kPa/10 à 40 psi)
Aluminium
Étiquette de plage (207 à
552 kPa/30 à 80 psi)
Aluminium
