Meßkabel mit Diode verbinden – rotes mit Anode; schwarzes mit Kathode.
Spannungsabfall in Durchlaßrichtung ablesen (ung. 0.6V für eine Silikon-Diode
und 0.4V für eine Germaniumdiode. Ein Biebton bigt eine gute Diode an. Eine
offene Diode wird mit “OPEN” angezeigt. ❹ Verbindung umdrehen um in
Sperrrichtung zu messen. Eine gute Diode wird mit “OPEN” angegeben.
A n m e r k u n g : “OPEN” in beiden Richtungen zeigt eine offene Diode an; eine
niedrige Ablesung eine kurzgeschlossene Diode. Transistorübergänge können wie
Dioden getestet werden.
E • Comprobación de diodos y transistores (vea Fig 4)
En esta prueba se mide la polarización directa de la unión de un diodo. ❶
Conecte las puntas de prueba como se muestra en la Figura 4. ❷ Ponga el
selector de función/escala en la posición . ❸ Aplique la punta de prueba
roja al ánodo y la negra al cátodo. El visualizador indica la caída de tensión
directa (aprox. 0.6 V para diodos de Si, o 0.4 V para diodos de Ge). Una unión
abierta se indica mediante una lectura “OPEN”. ❹ Invierta la conexión de las
puntas de prueba para comprobar la polarización inversa del diodo. “OPEN”
indica un diodo en buenas condiciones.
– 19 –

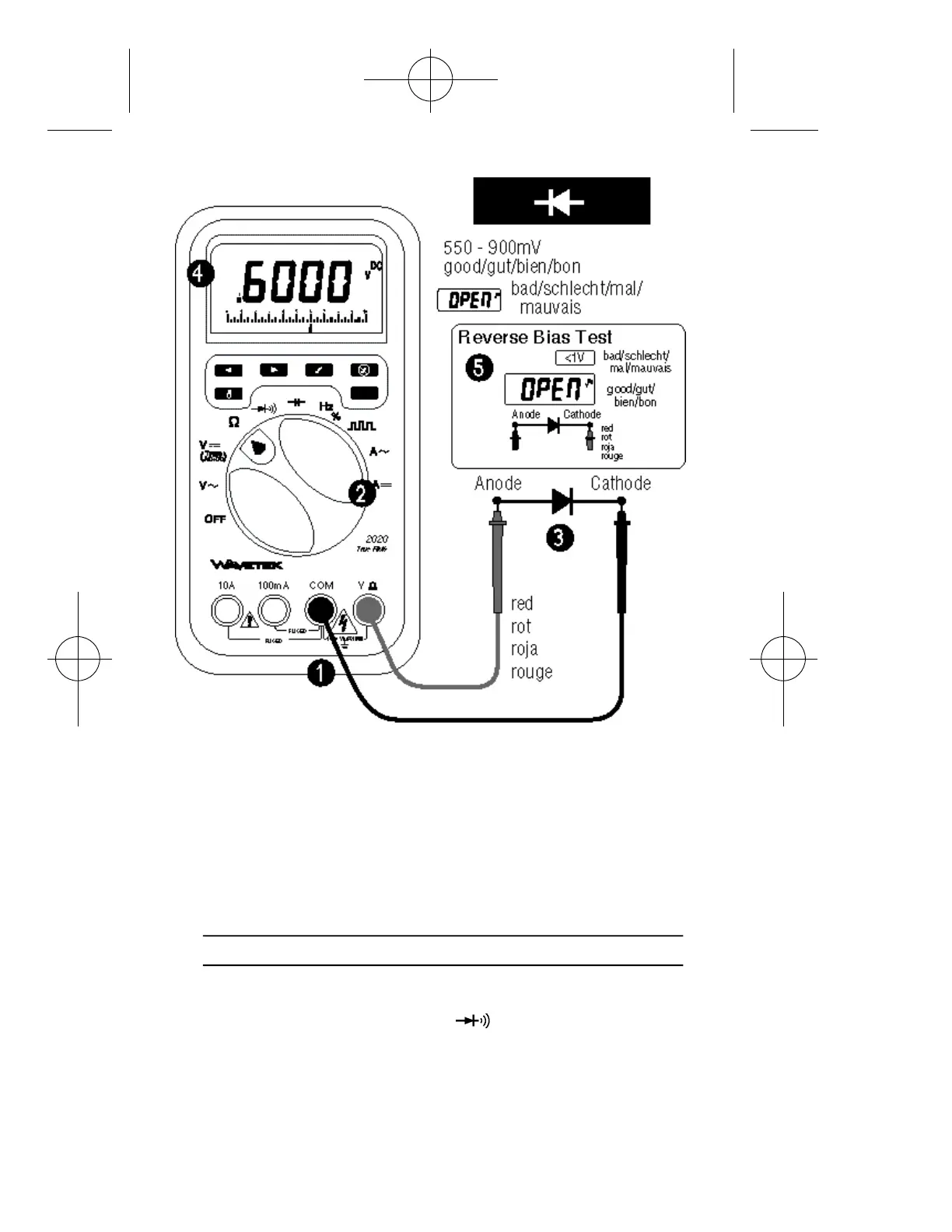

Fig. 4
