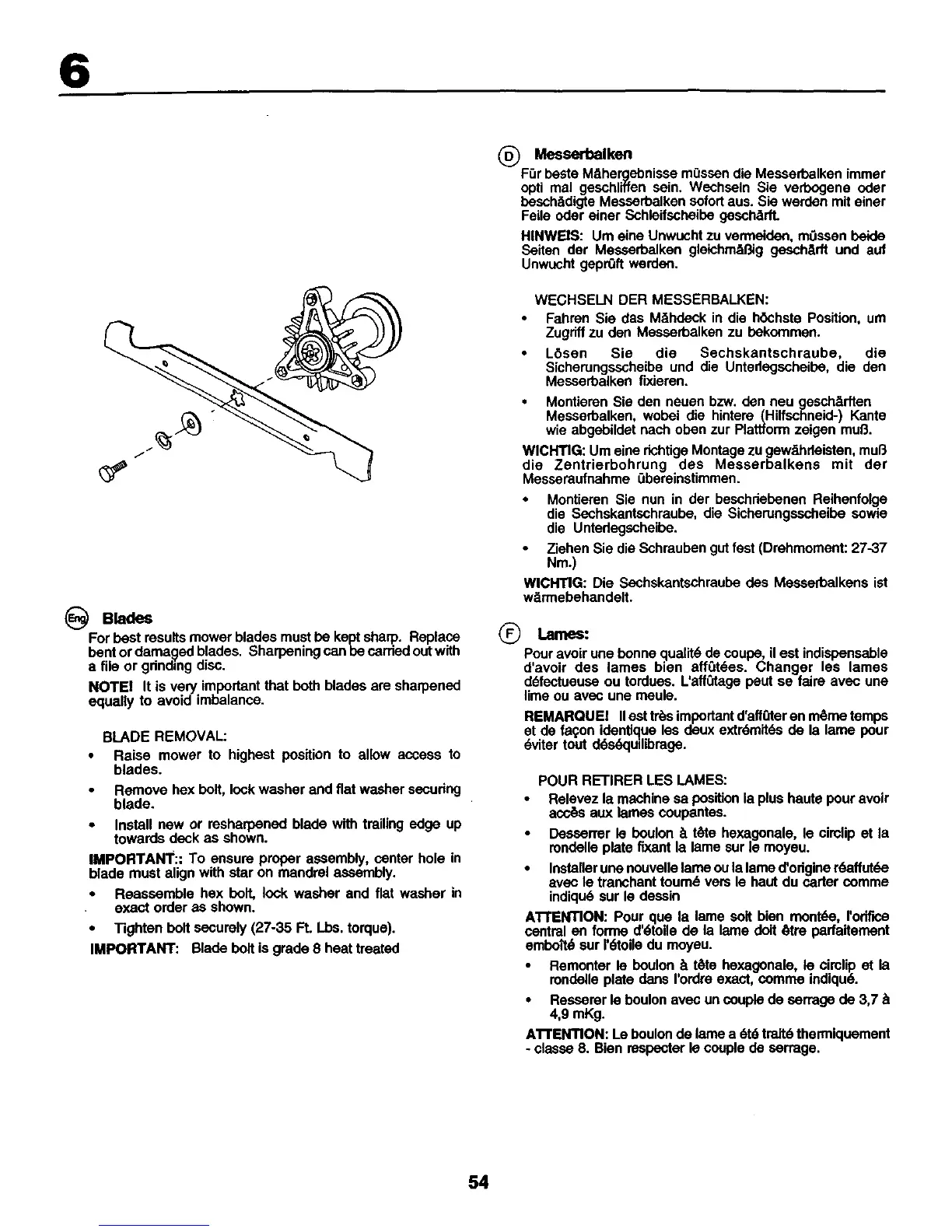

Weed Eater GE1138 - Blade Maintenance; Blade Replacement and Sharpening

6
Blades
Forbestresultsmowerbladesmustbe keptsharp. Replace
bentordama.0edblades.Sharpening canbecardedoutwith
a file or gdndmgdisc.
NOTE! It is very importantthat bothbladesare sharpened
equally to avoid imbalance.
BLADE REMOVAL:
• Raise mower to highest position to allow access to
blades.
• Remove hex bolt,lockwasherand fiatwashersecudng
blade.
• Installnew or resharpenedbladewith trailingedge up
towardsdeckas shown.
IMPORTANT:: To ensureproper assembly,center hole in
blade mustalignwithstar on mandrelassembly.
• Reassemblehex belt, lock washer and flat washer in
exact order as shown.
• Tightenboltsecurely(27-35 Ft. Lbs.torque).
IMPORTANT: Bladeboltis grade8 heattreated
(_ Messerbalken
FOrbesta M_hergebnisse messen die Messerbalkan immer
opti mal geschliffen sein. Wechseln Sie verbogene oder
besch&digte Messerbalken sofortaus. Sie werden mit einer
Feile eder einer Schleifscheibe gesch&rft.
HINWEIS: Um eine Unwucht zu vermeiden, m0ssen beide
Seiten der Masserbalken gleichmSI3ig gesch&rft und auf
Unwucht geprfift werdan.
WECHSELN DEn MESSERBALKEN:
Fahren Sie des M&hdeck in die hechste Position, um
Zugriff zu den Messerbalken zu bekomman.
L6sen Sie die Sechskantschraube, die
Sicherungsscheibe und die Untedegscheibe, die den
Messerbalken fixieren.
• Montloren Sle den neuan bzw. den neu gesch&rlten
Messarbalken, wobei die hintere(Hilfschneid-) Kante
wie abgebildet nach oben zur Plattform zeigen muf3.
WICHTIG: Um eine dchtige Montage zu gew=_hdeisten,mu8
die Zentrierbohrung des Messerbalkens mit der
Messeraufnahme 0bereinstimmen.
• Montieren Sie nun in der beschriebenan Reihenfolge
die Sechskantschraube, die Sicherungsscheibe sowie
die Untedegscheibe.
Ziehen Sie die Schrauben gut fest (Drehmoment: 27-37
Nm.)
WlCHTIG: Die Sschskantschraube des Messerbalkens ist
wSrmebehandelt.
(_ Lames:
Pouravoir unebonne qualit6de coupe,ilest indispensable
d'avoir des lames bien aff,3tdes. Changer les lames
defsctueuse ou tordues.L'aff0tagepeut se fake avec une
limeou avec une meule.
REMARQUE! IIasttr6simportantd'aff_eren m6metemps
st de fae,.onidenticlueles deux extr6mlt6sde la lame pour
6viter tout des6qullibrage.
POUR RETIRER LES LAMES:
• Relevez la machine sa position la plus haute pour avoir
acc_s aux lames coupantes.
Desserrer lo boulon _. t_te hexagenale, le cimlip et la
rondelle plate fixant la lame sur le moyeu.
• Installer une nouvelle lame oula lame d'odgine r_affutde
avec le tranchent toum_ vers le haut du carter comme
indiqu6 sur le dessin
ATTENTION: Pour qua la lame sclt bien montde, I'odfice
central an forme d'6toile de la lame doit 6tre parfaiternent
embott6 sur rdtoile du moyeu.
Remontar le boulon _ t6te hexagonalo, le circlip et 18.
rondelle plate darts I'ordre exact, comma indiqud.
• Rasserer lo boulon avec un couple de cerrege de 3,7
4,9 mKg.
A'n'ENTION: Le boulon de lame a dt6 trait6 tharmiquamant
- classe 8. Bian respecter le couple de serrage.
54
