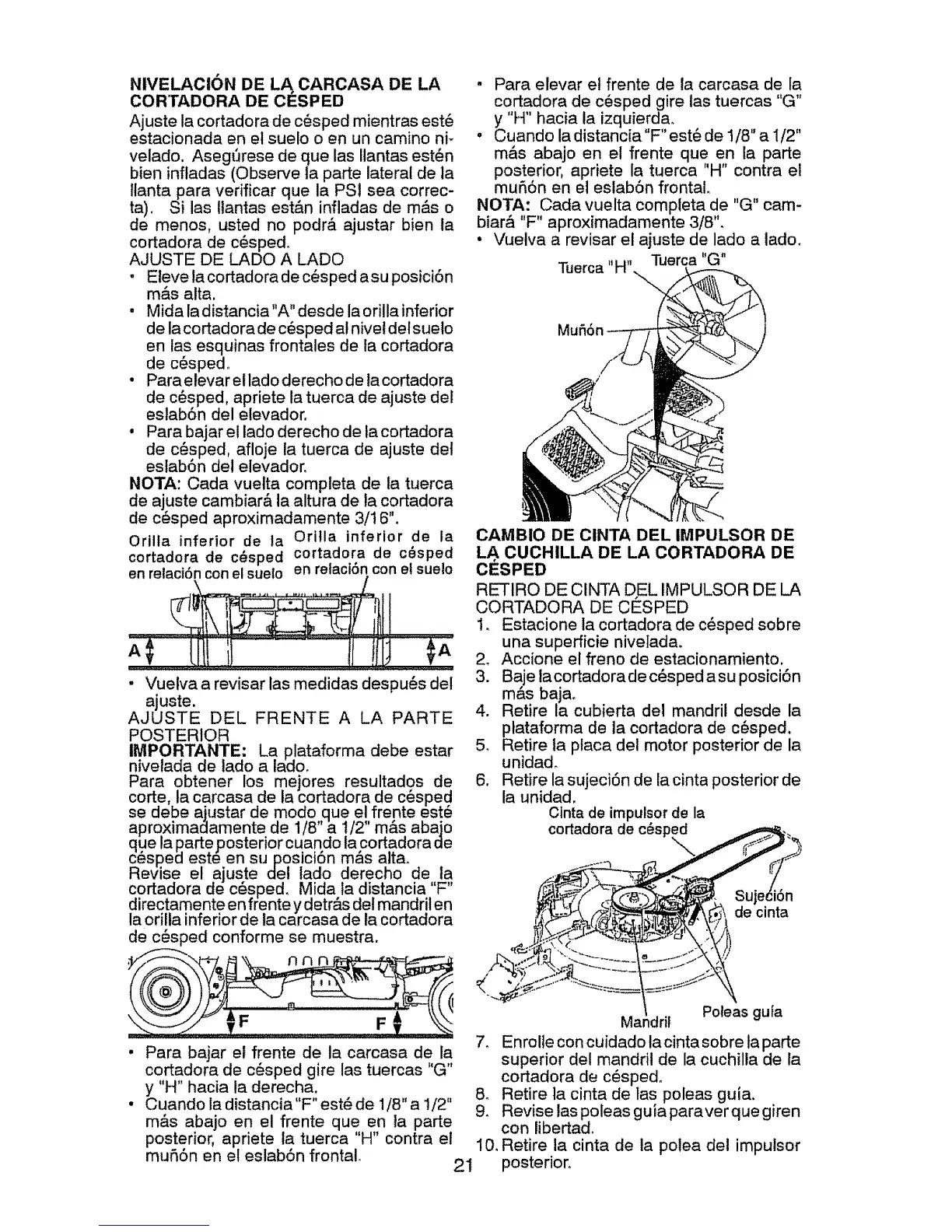

NIVELACION DE LA_CARCASA DE LA
CORTADORA DE CESPED
Ajuste la cortadora de c_sped mientras est_
estacionada en el suelo o en un camino ni-
velado. Asegt_rese de que las Ilantas est_n
bien inftadas (Observe ta parte lateral de la
llanta para verificar que la PSi sea correc-
ta), Si las Ilantas est&n infladas de m&s o
de menos, usted no podr& ajustar bien la
cortadora de c6sped.
AJUSTE DE LADO A LADO
. El.eve lacortadora de c_sped asu posici6n
mas alta,
• Mida la distancia"A" desde la orilla inferior
de la cortadora de c_sped al nivel del sueto
en las esquinas frontales de fa cortadora
de c_spedo
• Para elevar el lado derecho de la cortadora
de c_sped, apriete la tuerca de ajuste del
eslab6n del elevador.
• Para bajar el lado derecho de la cortadora
de c_sped, afloje la tuerca de ajuste det
eslab6n de! elevador.
NOTA: Cada vuelta completa de ta tuerca
de ajuste cambiar& la altura de la cortadora
de c_sped aproximadamente 3/16"°
Orilla inferior de ta Ori!la inferior de la
cortadora de c_sped cortadora de c_sped
en relaci6n con elsuelo en relaci6n con et suelo
..........--ihl;i ................................
- Vuelva a revisar las medidas despu_s del
ajuste.
AJUSTE DEL FRENTE A LA PARTE
POSTERIOR
IMPORTANTE: La plataforma debe estar
nivelada de lado a lado,
Para obtener los mejores resultados de
corte, la carcasa de la cortadora de c_sped
se debe aj.ustar de modo que el frente est_
aproximadamente de 1/8"a I/2" m&s abaio
que la p.arteposterior cuando la cortadora de
c_sped este en suposici6n m&s alta.
Revise el ajuste del lado derecho de la
cortadora de c_sped, Mida ia distancia "F"
directamente en frente y detr&s del mandril en
la orilla inferior de ta carcasa de la cortadora
de c_sped conforme se muestra.
• Para bajar el frente de la carcasa de la
cortadora de c_sped gire las tuercas "G"
y "H" hacia la derecha.
• Cuando la distancia "F" est_ de 1/8" a 1/2"
m&s abajo en el frente queen la parte
posterior, apriete la tuerca "H" contra el
mufi6n en el estab6n frontal,
21
. Para elevar el frente de la carcasa de fa
cortadora de c6sped gire las tuercas "G"
y "H" hacia la izquierda.
• Cuando la distancia"F" est_ de t/8" a i/2"
m&s abajo en el frente queen la parte
posterior, apriete la tuerca "H" contra el
mufi6n en el eslab6n frontal.
NOTA: Cada vuelta completa de "G" cam-
biar& "F" aproximadamente 3/8".
• Vuelva a revisar el ajuste de lado a lado,
Maerca "FI" Tuerca "G"
CAMBIO DE ClNTA DEL IMPULSOR DE
LA CUCHILLA DE LA CORTADORA DE
CESPED
RETIRO DE CINTA DEL IMPULSOR DE LA
CORTADORA DE CESPED
1, Estacione la cortadora de c_sped sobre
una superficie nivetada.
2, Accione el freno de estacionamiento,
3. Ba_e lacortadorade c_sped asu posici6n
mas baja.
4. Retire la cubierta del mandril desde la
plataforma de la cortadora de c_sped,
5, Retire la ptaca del motor posterior de la
unidad_
6. Retire la sujeci6n de la cinta posterior de
la unidad.
Clnta de impulsor de la
cortadora de c_sped
6R
de cinta
Poleas gufa
7, Enrolte con cuidado lacintasobre taparte
superior del mandril de la cuchilla de ta
cortadora de c6sped,
& Retire la cinta de las poleas guia.
9, Revise las poleas guia paraver que giren
con libertad,
10, Retire la cinta de la polea del impulsor
posterior.
