20

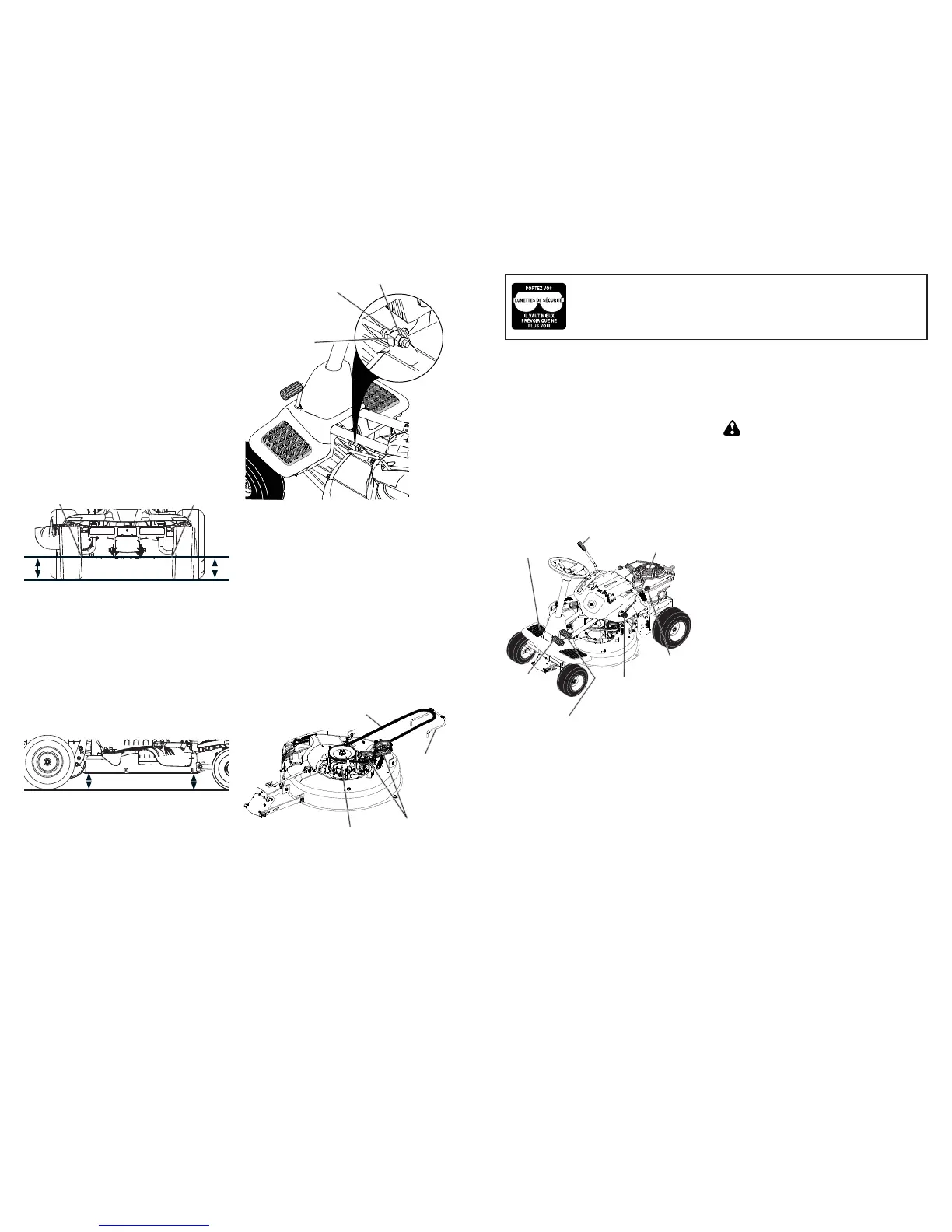

TO LEVEL MOWER HOUSING
Adjust the mower while riding mower is
parked on level ground or driveway. Make
sure tires are properly inflated (See side
of tire for proper PSI). If tires are over or
underinflated, you will not properly adjust
your mower.
SIDE-TO-SIDE ADJUSTMENT
• Raise mower to its highest position.
• Measure dis tance "A" from bot tom edge
of mower to ground level at front corners
of mower.
• To raise the right side of the mower, tighten
lift link adjustment nut.
• To lower the right side of the mower, loosen
lift link adjustment nut.
NOTE: Each full turn of adjustment nut will
change mower height about 3/16".
A
A
Bottom Edge of
Mower to Ground
Bottom Edge of
Mower to Ground
• Recheck measurements after ad just ing.
FRONT-TO-BACK ADJUSTMENT
IMPORTANT: Deck must be level side-to
side.
To obtain the best cutting results, the mower
housing should be adjusted so that the front is
approximately 1/8" to 1/2" lower than the rear
when the mower is in its highest position.
Check adjustment on right side of riding
mower. Measure dis tance “F” directly in front
and behind the mandrel at bottom edge of
mower housing as shown.
F
F
• To lower front of mower housing turn nuts
“G” and “H” clockwise.
• When distance “F” is 1/8" to 1/2" lower
at front than rear, tighten nut “H” against
trunnion on front link.
• To raise front of mower housing turn nuts
“G” and “H” counter clockwise.
• When distance “F” is 1/8" to 1/2" lower
at front than rear, tighten nut “H” against
trun nion on front link.
Nut "G"
Nut "H"
Trunnion
TO REPLACE MOWER BLADE DRIVE
BELT
MOWER DRIVE BELT REMOVAL
1. Park riding mower on a level surface.
2. Set parking brake.
3. Lower mower to its lowest position.
4. Remove mandrel cover from mower deck.
5. Remove rear engine plate from unit.
6. Remove rear belt keeper from unit.
7. Carefully roll belt over the top of the
mower blade mandrel.
8. Remove belt from idler pulleys.
Belt
Keeper
Mandrel
Mower Drive Belt
Idler Pulleys
9. Check idler pulleys to see that they rotate
freely.
10. Remove belt from rear drive pulley.
MOWER DRIVE BELT INSTALLATION
Install in reverse order following instruc-
tions in "MOWER DRIVE BELT REMOVAL"
section.
NOTE: Each full turn of "G" will change "F"
by approximately about 3/8".
• Recheck side-to-side adjustment.
37
O pé re r une tondeuse autoportée comporte le risque de projection d’objets dans
les yeux pouvant entraîner de graves dommages po ur les yeux. Il faut t oujours
porter des lu nettes de pr ot ec tion ou des protections oculaires lorsqu’on opère
une tondeuse autoportée ou lors des rép ar ations et des ré gl ages sur celle-ci.
Nous rec om mandons un ma sque de pr otection à gr an d angle sur des lunettes
régul ières ou de prote ction.
FONCTIONNEMENT DE LA
TONDEUSE AUTOPORTÉE
SERRAGE DU FREIN DE STATIONNEMENT
La tondeuse autoporteuse est équipée d'un
détecteur de pré sence d'opérateur. Lorsque
le moteur tourne, toute tentative de l’o pé ra-
teur de quitter son siège sans d’abord tirer
le frein de stationnement éteindra le moteur.
1. Enfoncer la pédale d’embrayage et de
freinage jusqu’au fond et tenir.
2. Enfoncer le levier du frein de stati onne-
ment et re lâcher la pression sur la pédale
de frein. La pédale doit re ster en position
de freinage. Le frein de stationnement doit
pouvoir retenir la tondeuse autoportée.
AJUSTEMENT DE LA HAU TEUR DE
COUPE
La po si tion du levier de hau teur du pl ate au de
coupe de la tondeuse determine la haut eur
de la coupe.
• Saisir le le vier.
• Appuyer sur le piston du levier de coupe
avec le pouce et mettre le levier à la
position voulue.
La plage de la hauteur de c ou pe s e si tue
entre 1 ½ po et 4 po environ. Les hauteurs
sont mesurées depuis le sol à la pointe de
la lame alors que le moteur est arrêté. Ces
mesures sont approximatives et peuvent
varier en fonction de l'état du sol, de la
hauteur du gazon et du type de gazon tondu.
• En moyenne, une pelouse devrait être
tondue à environ 2 ½ pouces pendant la
saison plus fraîche et à plus de 3 pouces
pendant les périodes chaudes. Tondre
souvent pour obtenir une pelouse saine,
de bel aspect et après une bonne pousse.
• Une coupe double donnera de meilleurs
résultats si le gazon a atteint une hauteur
de 6 pouces. Faire une première coupe
relativement haute; la deuxième à la
ha uteur désirée.
ARRÊT
LAME DE TONDEUSE
• Pour arrêter la lame de tondeuse, mettre
le levier d’embrayage de plateau de coupe
sur la po si tion désengagée.
ROULER
• Pour arrêter de rouler, enfoncer la pédale
de frein jusqu’au fond.
MOTEUR
• Tourner la clé d’ignition sur « STOP » et
sortir la clé. Toujours retirer la clé en quit-
tant la tondeuse autoportée afin d’éviter
qu’elle soit utilisée par des personnes
no n-au tor isées.
IMPORTANT : La batterie se déchargera
si le contacteur d’allumage reste dans une
position autre que « STOP ».
REMARQUE :
Selon les conditions, si le
moteur de la tondeuse autoportée reste
au ralenti, les gaz d’échappement chauds
peuvent faire brunir l’herbe. Afin d’éviter ce
risque, sur les superficies vertes, il faut arrêter
le moteur lorsque la tondeuse autoporteuse
n’avance plus.
ATTENTION : Toujours arrêter com plè-
t ement la tondeuse autoportée, comme décrit
ci-haut, avant de quit ter le poste d’opérateur.
MARCHE AVANT ET MARCHE AR RIÈRE
La direction et la vitesse du mouvement
sont contrôlés par le levier de commande
de mouvement.
1. Faire avancer la tondeuse autoportée
avec la pédale d’embrayage et de frei-
nage enfoncée et le levier de commande
de mouvement sur le point mort (N).
2. Mettre le levier de commande de
mouvement sur la po si tion voulue.
3. Lentement relâcher la pédale d'embrayage
et de freinage pour commencer à avancer.
IMPORTANT : Arrêter complètement la
tondeuse autoporteuse avant de changer
de vitesse. Le défaut de respecter cette
consigne risque de réduire la durée utile
de la boîte-pont.
Levier de
contrôle de
mouvement
Réglage de
la hauteur de
coupe
Pédale de
frein en
position de
«engagé»
Levier de
l’embrayage
du plateau
de coupe en
position
«Désengagé»
Levier de
l’embrayage
du plateau
de coupe
en position
«Engagé»
Pédale de frein
en position de
«marche»
Pédale du frein de
stationnement -
Enfoncer pour
« Engager »
