Aile
Batterie
Support
de batterie
1. Soulever le siège pour accéder au boulon.
2. Débrancher le câble NOIR de la batterie
puis le câble ROUGE.
3. Retirer le boulon du support de batterie.
4. Installer une batterie neuve avec les
bornes vers la droite, éloignées du siège
comme illustré.
5. Reposer le support de batterie et le
boulon.
6. D’abord raccorder le câble de batterie
ROUGE à la borne positive (+) de la
batterie.
7. Connecter le câble de mise à la terre
NOIR à la borne négative (-) de la batterie.
DISPOSITIFS DE VERROUILLAGE ET
RELAIS
Un câblage desserré ou endommagé peut
entraîner un mauvais fonctionnement de
la tondeuse autoportée ou l’empêcher de
démarrer.
• Vérifier le câblage. Vérifier que tout le
câblage et tous les connecteurs sont bien
fixés.
REMPLACEMENT DE FUSIBLE
Remplacer par un fusible de 4 A ou de 5 A
de type automobile enfichable. Le support
à fusible se trouve sous l’aile.
MOTEUR
Le régime de votre moteur a été réglé à
l'usine. Ne pas essayer d’augmenter le
régime du moteur car cela pourrait causer
des blessures corporelles. Si le régime du
moteur semble tourner trop vite ou trop lente-
ment, apporter la tondeuse autoportée à un
centre de réparations agréé pour réparation
ou réglage selon le cas.
Votre carburateur n’est pas réglable. Si le
moteur ne fonctionnement pas correctement
en raison de problèmes de carburateur,
apporter la tondeuse autoportée à un cen-
tre de réparation agréé pour réparation ou
réglage selon le cas.
IMPORTANT : Ne jamais modifier le régula-
teur du moteur lequel est réglé à l’usine pour
un régime adéquat du moteur. L’emballement
du moteur au-dessus du réglage à l‘usine
du haut régime peut être dangereux. Si le
régulateur de haut régime du moteur sem-
ble avoir besoin d’un réglage, contacter un
centre de réparations agréé lequel dispose
de l’équipement approprié et de l’expérience
pour effectuer les réglages nécessaires.
9
OPERATION

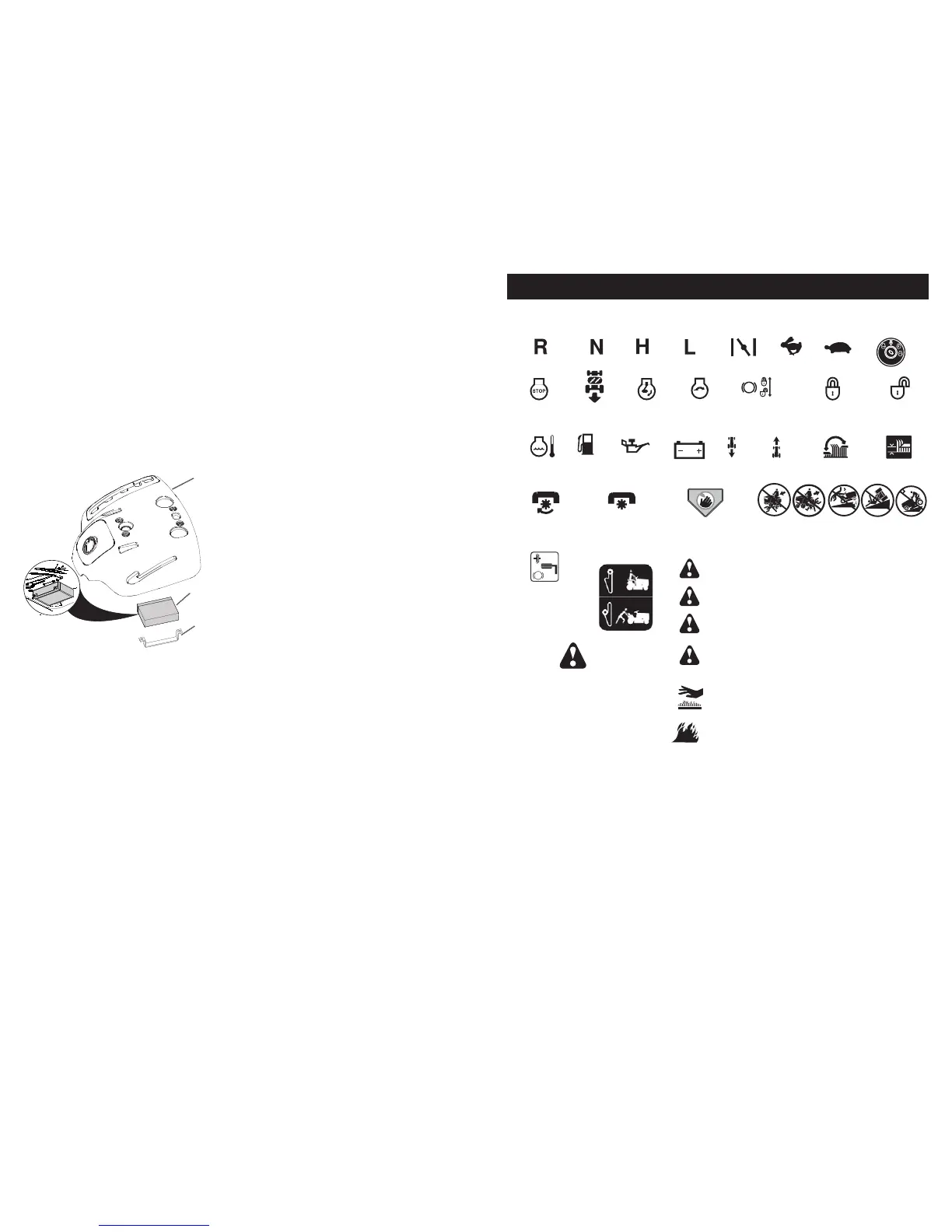

These symbols may appear on your riding mower or in literature supplied with the prod-
uct. Learn and understand their meaning.
DANGER, KEEP HANDS
AND FEET AWAY
OVER TEMP
LIGHT
KEEP AREA CLEAR
SLOPE HAZARDS
15
15
(SEE SAFETY RULES SECTION)
BATTERY
REVERSE
FORWARD
FAST
SLOW
ENGINE ON
ENGINE OFF
OIL PRESSURE
FUEL
CHOKE
MOWER HEIGHT
PARKING BRAKE
LOCKED
PARKING BRAKE
UNLOCKED
REVERSE
NEUTRAL
HIGH
LOW
ATTACHMENT
CLUTCH ENGAGED
PARKING BRAKE
ATTACHMENT
CLUTCH DISENGAGED
P
ENGINE START
MOWER LIFT
Failure to follow instructions
could result in serious injury or
death. The safety alert symbol
is used to identify safety inform-
ation about hazards which can
result in death, serious injury
and/or property damage.
DANGER indicates a hazard which, if not avoided,
will result in death or serious injury.
WARNING indicates a hazard which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazard which, if not avoided,
might result in minor or moderate injury.
CAUTION when used without the alert symbol,
indicates a situation that could result in damage
to the tractor and/or engine.
FIRE indicates a hazard which, if not avoided,
could result in death, serious injury and/or
property damage.
HOT SURFACES indicates a hazard which,
if not avoided, could result in death, serious injury
and/or property damage.
BRAKE/CLUTCH
PEDAL
FREEWHEEL CONTROL
ENGAGED
FREEWHEEL CONTROL
DISENGAGED
REVERSE
OPERATION
SYSTEM (ROS)
IGNITION SWITCH
