32
Votre tondeuse autoportée a été assemblée à l’usine, à l’exception des pièces qui n’ont pas
été assemblées à des fins de transport. Afin de s’assurer que le fonctionnement de votre
tondeuse autoportée soit sécuritaire et correcte, toute la quincaillerie et les pièces que vous
as sem blez doivent être serrées solidement. Utiliser les outils appropriés néc es saires af in de
garantir un serrage adéquat.
ASSEMBLAGE ET PRÉ-UTILISATION
OUTILS NÉCESSAIRES POUR
L'ASSEMBLAGE
Un jeu de clés à douilles facilitera l'assem-
blage. Les clés standard dont vous avez
besoin sont indiquées ci-dessous.
(1) Clé 3/4 po
(1) Clé 1/2 po
(1) Couteau utilitaire
(1) Jauge à pression de pneus
Lorsqu’il est fait mention du côté droit ou
gauche dans ce man uel, cela veut dire que
l’utilisateur est en po si tion d'utilisation (assis
derr ière le vol ant de direction).
SORTIR LA TONDEUSE
AUTOPORTÉE DE LA BOÎTE
OUVRIR LA BOÎTE
1. Couper le long des lignes pointillées sur
les quatre panneaux de la boîte. Enlever
la boîte et le dessus en une seule pièce.
2. Retirer les matériaux d’emballage de la
tondeuse autoportée.
REMARQUE :
Couper la boîte uniquement
avec un couteau utilitaire court, une longue
lame ou une scie risque de perforer les
pneus.
COMMENT PRÉPARER VOTRE
TONDEUSE AUTOPORTÉE

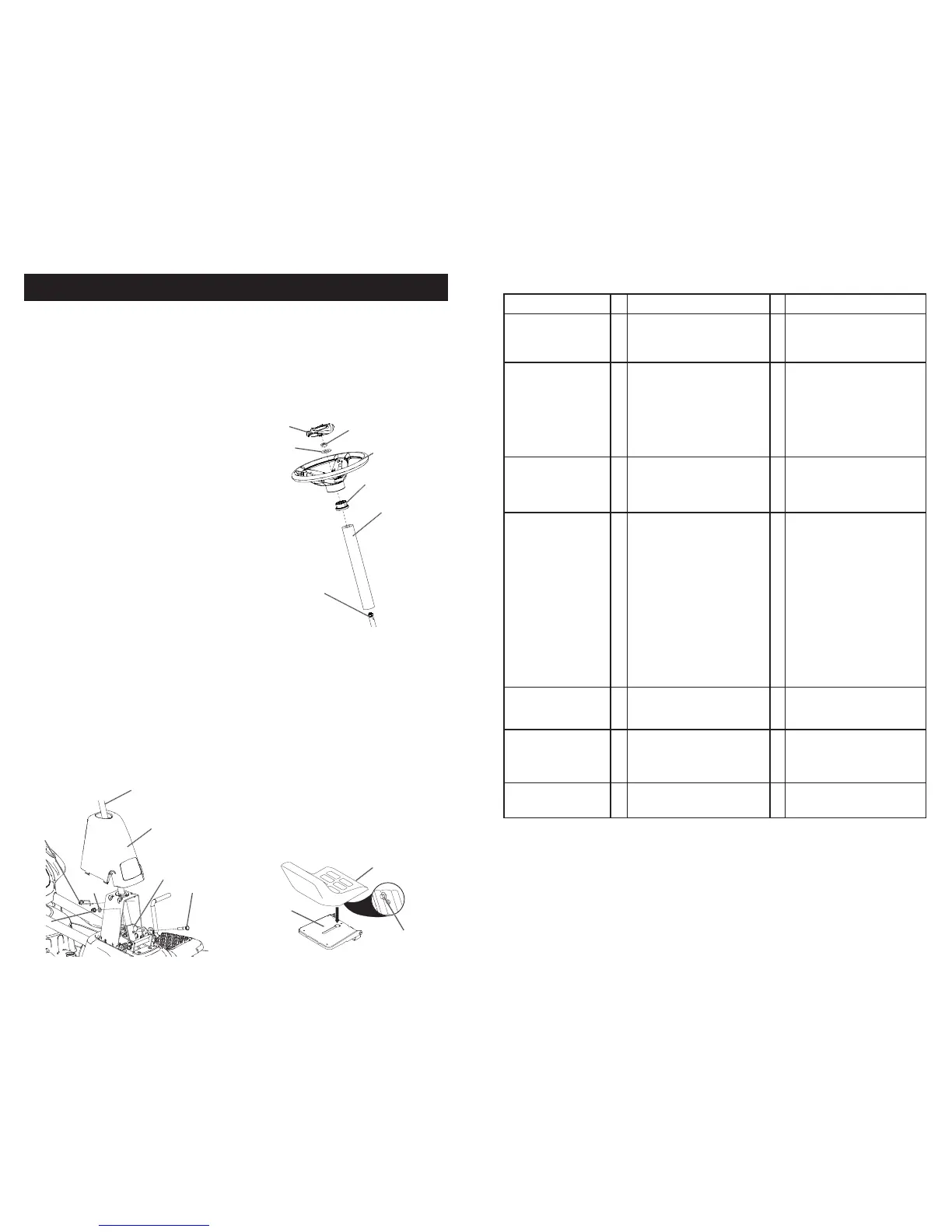

INSTALLATION DE LA COLONNE DE
DIRECTION
1. Insérer l’arbre de direction dans le mon-
tage, fixer fermement avec le boulon, la
rondelle et l’écrou fournis.
2. Insérer la goupille dans le trou sur l’arbre
de direction
3. Glisser en position le couvercle de plas-
tique sur l’arbre de direction.
4. Glisser le couvercle de protection de
l’arbre de direction en mousse sur l’arbre.
5. Positionner les roues avant de la ton-
deuse autoportée afin quelles soient
dirigées droit devant.
Couvercle de
plastique
Fixation de l’arbre
de direction
Écrou
Rondelle
Goupille
Boulon
Arbre de direction
Capuchon
Couvercle de
mousse
Volant de
direction
Adaptateur
Rondelle
Écrou
Arbre de direction
6. Enlever l’adaptateur se trouvant sur le
volant de direction et le glisser sur l’ar bre
de direction.
7. Enfoncer le volant de direction en position
sur l’arbre, installer la grande rondelle et
visser l’écrou solidement.
8. Encliqueter solidement le capuchon au
centre du vol ant de direction.
INSTALLATION DU SIÈGE
1. Pivoter le siège vers le haut et enlever
l’emballage de carton. Enlever l’embal-
lage de carton et jeter.
2. Mettre le siège sur l’assiette de siège
de façon à ce que la tête du boulon à
épaulement se trouve au-dessus de la
grande fente dans l’assiette.
3. Enfoncer le siège afin d’enclencher la tête
du boulon à épaulement dans la fente et
tirer le siège vers l’arrière de la tondeuse
autoportée.
02
4
6
6
Boulon à
épaulement
Assiette de
siège
Siège
25
PROBLEM CAUSE CORRECTION
Engine continues to
run when operator
leaves seat with atta-
chment clutch engaged
1 Faulty operator-safety presence
control system.
1 Check wiring, switches and
connections. If not corrected,
contact a qualified service center.
Poor cut - uneven
cutting
1 Worn, bent or loose blade. 1 Replace blade. Tighten blade bolt.
2 Mower deck not level. 2 Level mower deck.
3 Buildup of grass, leaves, and trash
under mower.
3 Clean underside of mower
housing.
4 Bent blade mandrel. 4 Contact a qualified service center.
5 Clogged mower deck vent from
build-up of grass, leaves, and
trash around mandrel.
5 Clean around mandrels to
open vent holes.
Mower blade will
not rotate
1 Obstruction in clutch mechanism. 1 Remove obstruction.
2 Worn/damaged mower drive belt. 2 Replace mower drive belt.
3 Frozen idler pulley. 3 Replace idler pulley.
4 Frozen blade mandrel. 4 Contact a qualified service center.
Poor grass
discharge
1 Travel speed too fast. 1 Shift to slower speed.
2 Wet grass. 2 Allow grass to dry before mowing.
3 Mower deck not level. 3 Level mower deck.
4 Low/uneven tire air pressure. 4 Check tires for proper PSI.
5 Worn, bent or loose blade. 5 Replace/sharpen blade. Tighten
blade bolt.
6 Buildup of grass, leaves and
trash under mower.
6 Clean underside of mower
housing.
7 Mower drive belt worn. 7 Replace mower drive belt.
8 Blade improperly installed. 8 Reinstall blade sharp edge down.
9 Improper blade used. 9 Replace with blade listed in
this manual.
10 Clogged mower deck vent holes
from buildup of grass, leaves, and
trash around mandrels.
10 Clean around mandrels to
open vent holes.
Battery will not
charge
1 Bad battery cell(s). 1 Replace battery.
2 Poor cable connections. 2 Check/clean all connections.
3 Faulty alternator. 3 Replace alternator.
Loss of drive
1 Freewheel control in
“DISENGAGED” position.
1 Place freewheel control in
“ENGAGED” position.
2 Axle key missing. 2 Install axle key at rear wheel. See
"TO REMOVE WHEEL" in the
Service and Adjustments section.
Engine dies when
tractor is shifted
into reverse
1 Reverse operation system (ROS)
is not “ON” while mower or other
attachment is engaged.
1 Turn ignition key to ROS “ON”
position. See Operation section.
TROUBLESHOOTING CHART:
