5 FALHAS
Este capítulo apresenta:
 Lista de todas as falhas que podem ser apresentadas.
 Instruções para inspeções periódicas no produto e manutenção preventiva.
5.1 FUNCIONAMENTO DAS FALHAS
Quando identificada uma falha ocorre:
 Bloqueio dos pulsos de disparo do IGBT.
 O LED “Falha” e as saídas digitais RL1 e RL2 comportam-se conforme apresentado
na tabela 5.1.

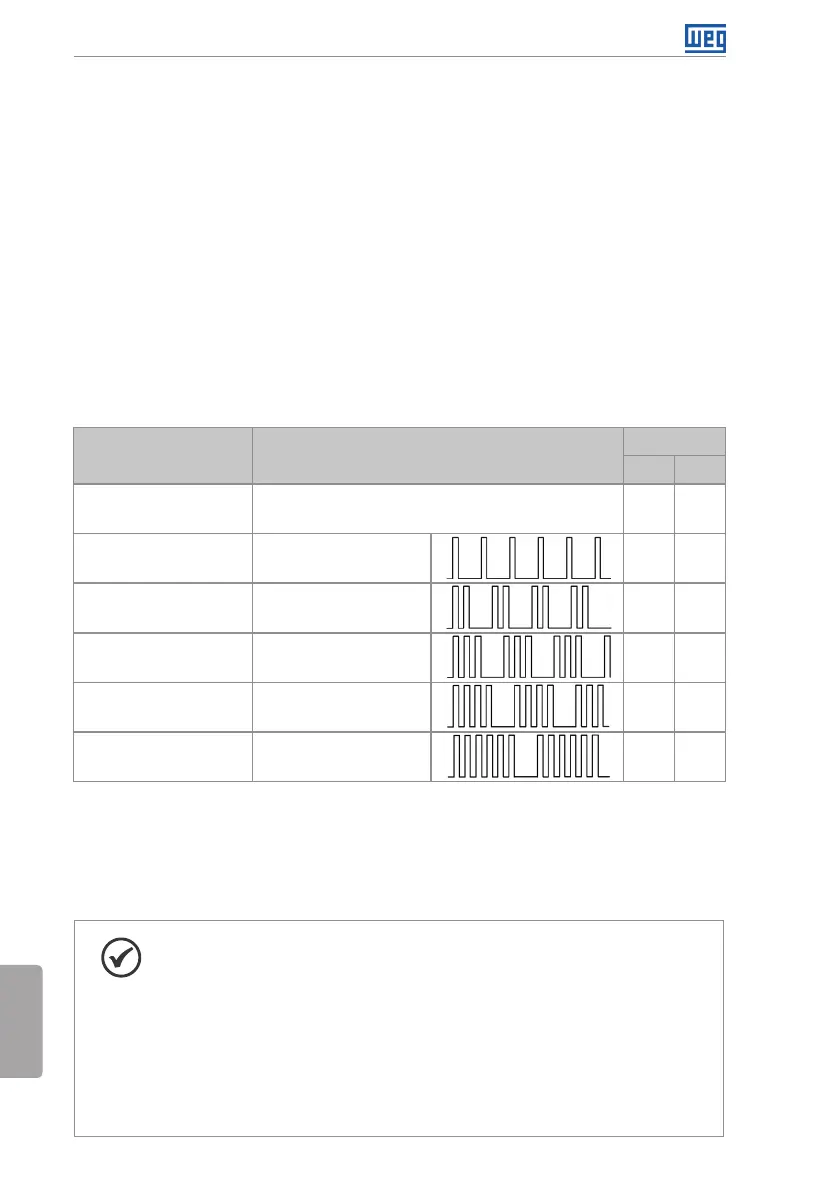

Tabela 5.1: Indicação de falhas
Falhas Indicação LED "Fault"
Saídas RL
RL1 RL2
Falha de sobrecorrente Aceso ON OFF
Falha de sobretensão
Acende e apaga 1 vez,
pausa por 1 segundo
ON OFF
Falha de subtensão
Acende e apaga 2 vezes,
pausa por 1 segundo
ON OFF
Falha de sobretempetura
no dissipador
Acende e apaga 3 vezes,
pausa por 1 segundo
ON OFF
Falha de sobretempetura
no resistor
Acende e apaga 4 vezes,
pausa por 1 segundo
ON OFF
Falha de falta à terra
Acende e apaga 6 vezes,
pausa por 1 segundo
OFF ON
O módulo de frenagem,se estiver adequadamente alimentado, volta a operar
normalmente logo após o desaparecimento da causa da falha.
5.2 DADOS PARA CONTATO COM A ASSISTÊNCIA TÉCNICA
NOTA!
Para consultas ou solicitação de serviços, é importante ter em mãos
os seguintes dados:
 Modelo do módulo de frenagem.
 Número de série e data de fabricação constantes na plaqueta de
identificação do produto.
 Dados da aplicação e da programação efetuada.
